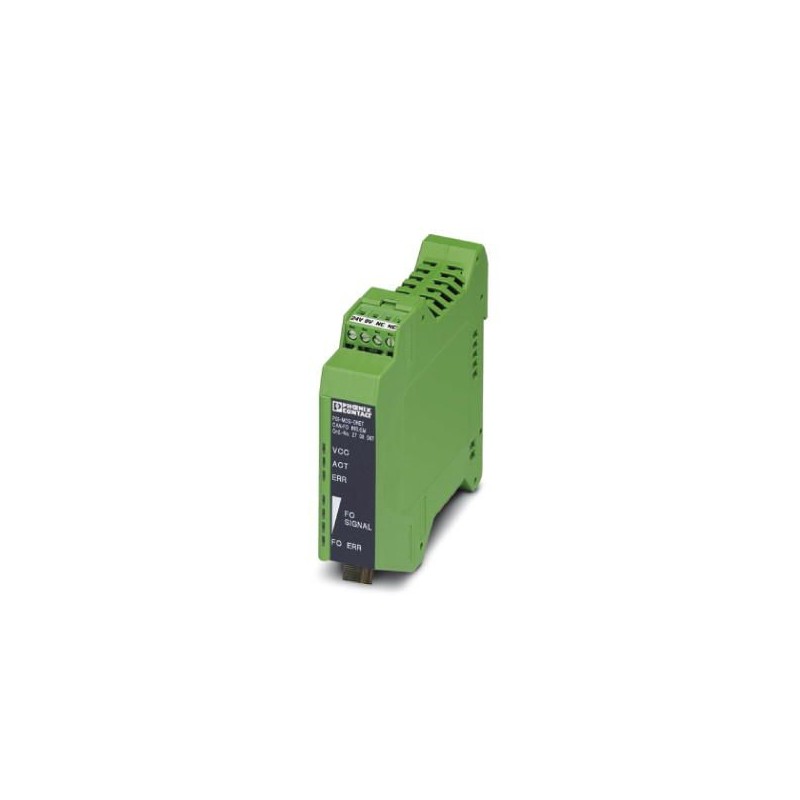

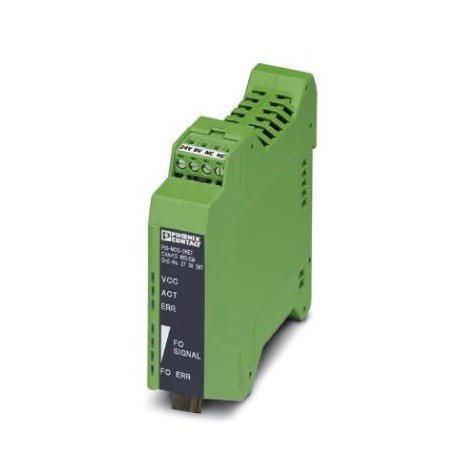

PSI-MOS-DNET CAN/FO 660/EM 2708067 PHOENIX CONTACT Convertitori in fibra ottica
PSI-MOS-DNET CAN/FO 660/EM
2708067
PHOENIX_CONTACT
Convertitori in fibra ottica
Convertitore in fibra ottica, con diagnostica ottica integrata, per DeviceNet, CAN, CANopen® fino a 800 kbit/s, modulo di espansione/modulo di ridondanza, Interfacce: 1 fibra ottica (FSMA), 660 nm, per cavo in fibra polimerica/cavo in fibra PCF
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2708067 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC213 - |
| Pagina catalogo | Pagina 327 (C_6_2017) |
| GTIN | 4017918943233 |
| Peso per pezzo (confezione esclusa) | 104,780 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
Interfacce seriali
| Interfaccia 1 | Interfaccia CAN, a norma ISO/IS 11898 per DeviceNet, CAN, CANopen |
|---|---|
| Collegamento | Morsetto a vite estraibile |
| Formato dati/Codifica dati | Bit stuffing, NRZ |
| Mezzo trasmissivo | Rame |
| Lunghezza di trasmissione | ≤ 5000 m (in base alla velocità dati e al protocollo utilizzato) |
| Velocità di trasmissione seriale | ≤ 800 kBit/s |
Interfaccia ottica LWL
| Capacità di trasmissione minima | -6,2 dBm (980/1000 µm) |
|---|---|
| -16,9 dBm (200/230 µm) | |
| Sensibilità di ricezione minima | -30,2 dBm |
| Lunghezza d'onda | 660 nm |
| Distanza di trasmissione incl. riserva di sistema da 3 dB | 100 m (con F-P 980/1000 230 dB/km con connettori a montaggio rapido) |
| 800 m (con F-K 200/230 10 dB/km con connettori a montaggio rapido) | |
| Mezzo trasmissivo | Fibra polimerica |
| Fibra PCF | |
| Collegamento | F-SMA |
Alimentazione
| Tensione nominale | 24 V DC (secondo omologazione UL) |
|---|---|
| Range tensione di alimentazione | 10 V DC ... 30 V DC |
| Max. corrente assorbita | 100 mA |
| Corrente assorbita tipica | 100 mA (24 V DC) |
| Collegamento | morsetto a vite a innesto COMBICON mediante modulo base |
Generalità
| Distorsione bit ingresso | ± 35 % (ammissibile) |
|---|---|
| Distorsione bit, uscita | < 6,25 % |
| Separazione galvanica | VCC // CAN |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Emissione disturbi | EN 55011 |
| Peso netto | 104,78 g |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| MTBF | 456 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 89 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Rispettare le note particolari relative all'installazione riportate nella documentazione!) | |
| II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Rispettare le note particolari relative all'installazione riportate nella documentazione!) | |
| UL, USA / Canada | Class I, Zone 2, AEx nc IIC T5 |
| Class I, Div. 2, Groups A, B, C, D |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 55011 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Urti | 15g in ogni direzione, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | |
| II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | |
| UL, USA / Canada | Class I, Zone 2, AEx nc IIC T5 |
| Class I, Div. 2, Groups A, B, C, D | |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
