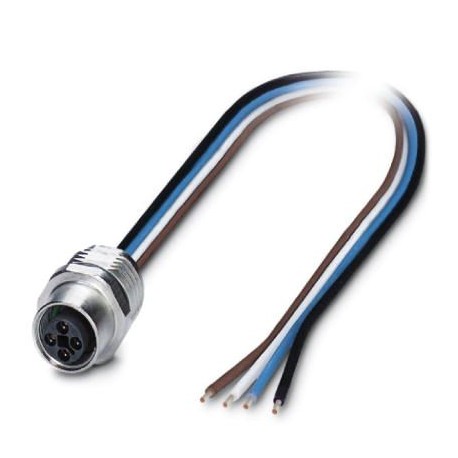

SACC-E-M12FST-4CON-M16/0,5 1424138 PHOENIX CONTACT Connettore da incasso
SACC-E-M12FST-4CON-M16/0,5
1424138
PHOENIX_CONTACT
Connettore da incasso
Conect. spina. essere apar. parete frontale, Alimentazione, 4 poli, Montaggio incorporato femmina, diritto, M12-Standard, T, all'estremità libera del cavo, Montaggio a parete anteriore, Flangia quadrata, Fili a trefoli singoli, Lunghezza del cavo: 3 m, 1,31 mm², Filo intrecciato di commutazione UL/cUL, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) 1239444
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1424138 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQEAB - |
| Pagina catalogo | Pagina 289 (C_2_2017) |
| GTIN | 4046356693400 |
| Peso per pezzo (confezione esclusa) | 45,500 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 12 A |
| Tensione di dimensionamento | 63 V |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | T - Power |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-111 Conforme |
| Tipo di segnale/categoria | Potenza |
| Segnalazione stato | No |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione di prova | 1,5 kV |
| Collegamento | Fili singoli |
| Cicli di manovra | > 100 |
| Coppia di serraggio | Connettore M12 |
| Tipo di montaggio | Montaggio anteriore M16 x 1,5 |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA |
| Materiale ghiera | Lega CuZn, nichelato |
| Materiale guarnizione | FKM |
| Dati aggiuntivi materiale | PU 2K (Materiale fuso) |
Cavo
| Tipo cavo | Filo per l'elettronica UL/cUL |
|---|---|
| Sezione conduttore | 1,31 mm² |
| Linea segnale AWG | 16 |
| Diametro cavo incluso isolamento | 2 mm |
| Colori filo | nero, marrone, blu, bianco |
| Materiale isolamento fili | |
| Materiale conduttore | Filo Cu nudo |
| Norme/disposizioni | Connettore M12 IEC 61076-2-111 Conforme |
| Resistenza alla fiamma | secondo UL 1581 VW1 |
| Assenza di alogeni | sì |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
| -20 °C ... 105 °C (cavi, posa mobile) |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-111 |
| Resistenza alla fiamma | secondo UL 1581 VW1 |
| Assenza di alogeni | sì |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo (EF000536) | 0.5 mm |
| tipo di contatto a innesto, lato esterno (EF005528) | senza |
| modo di montaggio (EF000003) | montaggio frontale |
| materiale della scatola (EF001596) | altro |
| materiale isolante del conduttore (EF000061) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -25 °C |
| tensione nominale (EF000228) | 63 V |
| con collegamento schermato (EF002535) | No |
| filettatura a vite (EF012303) | M12 |
| sezione del filo (EF000018) | 1.31 mm² |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1424138-SACC-E-M12FST-4CON-M16/0,5 | 117 Kbytes |
|
