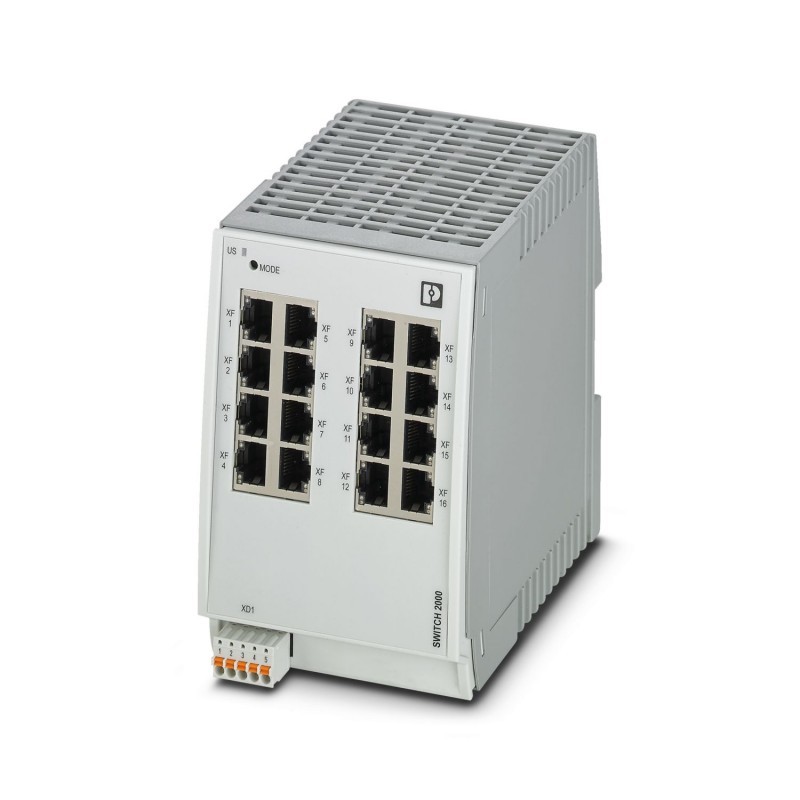

FL SWITCH 2016 2702903 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH 2016
2702903
PHOENIX_CONTACT
Industrial Ethernet Switch
Switch gestito 2000, 16 porte RJ45 10/100 MBit/s, conformità PROFINET Classe A
Managed Switch 2000, 16 Porte RJ45 10/100 MBit/s, PROFINET Conformance-Class A, Processo di sviluppo certificato secondo la norma IEC 62443-4-1, Compatibile con la norma IEC 62443-4-2
materiale d’installazione per reti di comunicazione dnt/fnt > switch di rete
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Disegno quotato |  |
| Larghezza | 85 mm |
| Altezza | 130 mm |
| Profondità | 119 mm |
Note
| Note generali | Assistenza telefonica e sul posto (a pagamento) |
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
Indicazioni materiale
| Materiale custodia | Policarbonato rinforzato con fibre |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
Interfacce
| Ethernet (RJ45) | |
| Collegamento | RJ45 |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Velocità di trasmissione | 10/100 MBit/s |
| Fisica di trasmissione | Rame |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | ricezione dati, Link status |
| Numero di canali | 16 (Porte RJ45) |
Caratteristiche articolo
| Tipo di prodotto | Switch |
| Famiglia di prodotti | Managed Switch 2000 |
| Tipo | Esecuzione a libro |
| MTTF | 365,63 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 218,22 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 46,17 Anni (Standard SN 29500, temperatura 55 °C, ciclo operativo 100%) | |
| Caratteristiche particolari | Processo di sviluppo certificato secondo la norma IEC 62443-4-1 |
| Compatibile con la norma IEC 62443-4-2 | |
| Ritardo segnale | ≥ 6,5 µs (Modalità Store-and-Forward, 10/100 MBit/s, in base alla dimensione del frame) |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Classe di protezione | III (VDE 0106) |
| Grado d'inquinamento | 2 |
| Funzioni dello switch | |
| Funzioni diagnostiche | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| N:1-Portmirroring | |
| ACD (Address Conflict Detection) | |
| SysLog | |
| CRC-Surveillance | |
| Funzionalità di base | Store and Forward Switch conforme a norma IEEE 802.3 |
| Classe Conformance PROFINET | Conformance-Class A |
| Funzioni filtro | Quality of Service (8 classi di priorità) |
| Class of Service | |
| DiffServ/DSCP | |
| Port-Priorisierung | |
| VLAN (fino a 8 VLAN) | |
| IGMP Snooping/Querier (v1/v2) | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Parametrizzazione IP | Client DHCP |
| Server DHCP (basato su porta) | |
| BootP | |
| Tabella indirizzi MAC | 8k |
| Management | Web based Management (HTTP/HTTPS) |
| Gestione utente basata sui ruoli (LDAP) | |
| SNMPv1/v2/v3 | |
| Command Line Interface (Telnet, SSH) | |
| Ridondanza | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| Indicazioni di stato e di diagnostica | LED: US (alimentazione di tensione), 2 LED per porta Ethernet (Link/Activity e Speed) |
| Altre funzioni | Trasmissione di MMS & GOOSE (IEC 61850-8-1) |
| Trasmissione di Modbus/TCP | |
| Sincronizzazione temporale | SNTP (Simple Network Time Protocol) |
| Funzioni di sicurezza | |
| Funzionalità di base | Store and Forward Switch conforme a norma IEEE 802.3 |
Caratteristiche elettriche
| Corrente assorbita | 315 mA |
| Diagnostica locale | US Tensione di alimentazione LED verde |
| LNK/ACT Stato Link LED verde | |
| SPD Velocità di trasmissione dati LED verde | |
| Potenza dissipata massima in condizioni nominali | 9 W (a US= 18 V DC e con temperatura ambiente di 60 °C) |
| Test di verifica | Alimentazione a 24 V / terra funzionale 500 V DC 1 min. |
| Interfaccia Ethernet / Tutti gli altri potenziali 2,25 kV DC 1 min. | |
| Mezzo trasmissivo | Rame |
| Alimentazione | |
| Tensione di alimentazione (DC) | 24 V DC (singolo) |
| Range tensione di alimentazione | 18 V DC ... 32 V DC |
| Collegamento alimentazione | mediante COMBICON, sezione conduttore max. 1,5 mm² |
| Ripple residuo | 3,6 VPP(entro il campo di tensione ammissibile) |
| Max. corrente assorbita | 0,5 A (a US= 18 V DC e con temperatura ambiente di 60 °C) |
| Corrente assorbita tipica | 315 mA (a US= 24 V DC e con temperatura ambiente di 25 °C) |
| Corrente assorbita | 315 mA |
Dati di collegamento
| Collegamento | Connessione a molla Push-in |
| Nota sul tipo di connessione | Utilizzare come cavi di connessione soltanto cavi in rame per il range di temperature consentito (da -40 °C ... 75 °C). |
| Sezione conduttore rigida | 0,25 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 9 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | 0 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Urti (esercizio) | 30g (EN 60068-2-27) |
| Vibrazioni (funzionamento) | 2g, a norma IEC 60068-2-6 |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (1500 m NN) |
| Pressione aria (trasporto e stoccaggio) | 86 kPa ... 108 kPa (1500 m NN) |
Normative e prescrizioni
| Privo di sostanze incidenti sulla reticolazione di vernici | sì |
Omologazioni
| UL, USA / Canada | |
| Siglatura | cULus |
| Nota | UL 61010-1, Ed. 3 / UL 61010-2-201, Ed. 1, CSA C22.2 NO.61010-2-201:14. Ed. 1 / CSA C22.2 NO.61010-1-12. Ed. 3 |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Conformità alle direttive CEM | EN 61000-6-2 EN 61000-4-2 (scarica elettrostatica) Criterio B |
| EN 61000-6-2 EN 61000-4-3 (campi elettromagnetici) Criterio A | |
| EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Criterio A | |
| EN 61000-6-2 EN 61000-4-5 (Surge) Criterio B | |
| EN 61000-6-2 EN 61000-4-6 (segnali di disturbo a frequenza indotta) Criterio A | |
| EN 61000-6-2 EN 61000-6-3 (emissione disturbi) Classe B | |
| EN 61000-6-2 EN 61000-6-3 (emissioni condotte) Classe B | |
| Immunità ai disturbi | EN 61000-6-2 |
| Emissione disturbi | EN 61000-6-4 |
Caratteristiche del sistema
| Funzionalità | |
| Funzionalità di base | Store and Forward Switch conforme a norma IEEE 802.3 |
Segnalazione
| Segnalazione stato | LED: US (alimentazione di tensione), 2 LED per porta Ethernet (Link/Activity e Speed) |
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | Sì |
| numero di porte, altre (EF007643) | 16 |
| modo di montaggio (EF000003) | altro |
| gestibile (EF004912) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| altezza (EF000040) | 130 mm |
| larghezza (EF000008) | 85 mm |
| profondità (EF000049) | 125.063404 mm |
