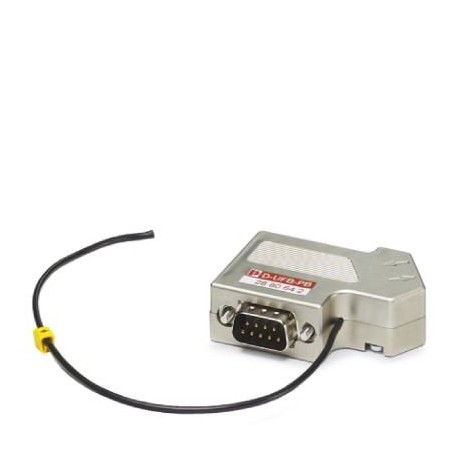

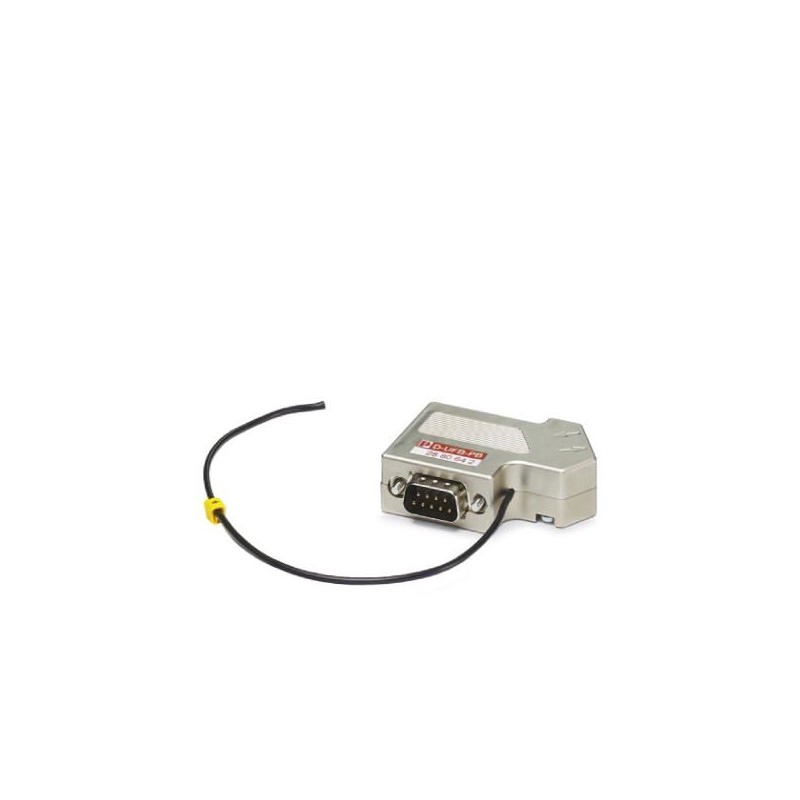

D-UFB-PB 2880642 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
D-UFB-PB
2880642
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2880642 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3113 - |
| Pagina catalogo | Pagina 155 (C_4_2017) |
| GTIN | 4046356048989 |
| Peso per pezzo (confezione esclusa) | 53,300 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 75 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 75 °C |
| Grado di protezione | IP40 |
Generalità
| Materiale custodia | ABS, metallizzato |
|---|---|
| Colore | color argento |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| DIN VDE 0110-1 | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | Montaggio diretto all’interfaccia |
| Tipo | connettore |
| N. poli | 4 |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C3 | |
| B2 | |
| Classe requisiti VDE | C1 |
| C3 | |
| B2 | |
| Massima tensione permanente UC | 5,2 V DC |
| Corrente di dimensionamento | 250 mA (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 100 µA |
| Corrente conduttori di terra IPE | ≤ 100 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 350 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 350 A |
| Corrente dispersa Itotal(8/20) µs | 350 A |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 350 A |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 350 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 20 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 20 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 14 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 14 V |
| Limitazione di tensione in uscita (10/700) µs (filo-filo) | ≤ 15 V (Uo=4 kV) |
| Limitazione di tensione in uscita (10/700) µs (filo-terra) | ≤ 15 V (Uo=4 kV) |
| Tensione residua con In(conduttore-conduttore) | ≤ 25 V |
| Tensione residua con In(conduttore-terra) | ≤ 25 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 25 V (C1 - 500 V / 250 A) |
| ≤ 15 V (C3 - 25 A) | |
| ≤ 15 V (B2 - 4 kV / 100 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 25 V (C1 - 500 V / 250 A) |
| ≤ 15 V (C3 - 25 A) | |
| ≤ 15 V (B2 - 4 kV / 100 A) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 500 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 500 ns |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | tip. 70 MHz |
| Induttività in serie | 0,11 µH |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 500 V / 250 A |
| C3 - 2 kV / 25 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 500 V / 250 A |
| C3 - 2 kV/25 A |
Dati di collegamento
| Collegamento | Connessione a vite & D-SUB-9 |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Connettore maschio D-SUB 9 |
| Tecnica di connessione | 2 conduttori (schermati) |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 5 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2880642-D-UFB-PB | 123 Kbytes |
|
