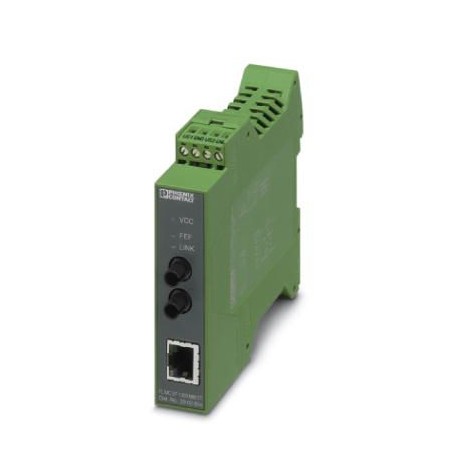

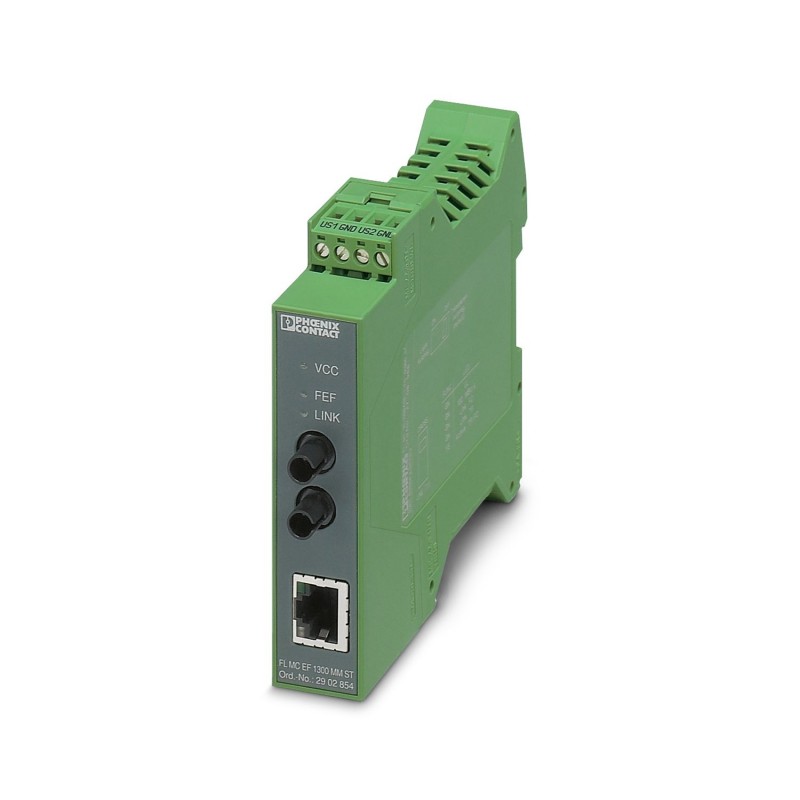

FL MC EF 1300 MM ST
2902854
PHOENIX_CONTACT
1
Convertitori in fibra ottica
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2902854 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNC311 - |
Pagina catalogo | Pagina 337 (C_6_2017) |
GTIN | 4046356689243 |
Peso per pezzo (confezione esclusa) | 172,200 g |
Numero tariffa doganale | 85176200 |
Paese di origine | DE (Germania) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Disegno quotato | |
---|---|
Didascalia | Esecuzione compatta |
Larghezza | 22,5 mm |
Altezza | 99 mm |
Profondità | 114,5 mm |
Temperatura ambiente (esercizio) | -40 °C ... 65 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 30 % ... 95 % (senza condensa) |
Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
2000 m (secondo omologazione UL) | |
Grado di protezione | IP20 |
Isolamento galvanico | secondo IEEE 802.3 |
---|---|
Separazione galvanica | VCC // FE // Ethernet |
Latenza | ± 1,3 µs (Modalità Store&Forward, 10/100 MBit/s, in base alla dimensione del frame) |
Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min) |
Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
Peso netto | 172,2 g |
Materiale custodia | PA 6.6-FR |
Colore | verde |
MTBF | 492 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
132 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
MTTF | 1400 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
599 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
101 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) | |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Rispettare le note particolari relative all'installazione riportate nella documentazione!) | |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Rispettare le note particolari relative all'installazione riportate nella documentazione!) | |
UL, USA / Canada | cULus Listed UL 508 |
Class I, Zone 2, AEx nA IIC T4 | |
Class I, Zone 2, Ex nA IIC T4 Gc X | |
Class I, Div. 2, Groups A, B, C, D |
Range tensione di alimentazione | 18 V DC ... 30 V DC (Connessione a vite) |
---|---|
18 V DC ... 30 V DC (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) | |
Corrente assorbita tipica | < 100 mA (24 V DC) |
Circuito di protezione | Prot. contro inversione polarità |
Collegamento | Morsetto a vite estraibile (COMBICON), ridondanza possibile |
Sezione conduttore flessibile max. | 2,50 mm² |
Sezione conduttore flessibile min. | 0,20 mm² |
Sezione conduttore rigido max. | 2,50 mm² |
Sezione conduttore rigido min. | 0,20 mm² |
Sezione max. del conduttore flessibile AWG | 14 |
Sezione min. conduttore flessibile AWG | 24 |
Sezione trasversale conduttore AWG max. | 14 |
Sezione trasversale conduttore AWG min. | 24 |
Interfaccia 1 | Interfaccia Ethernet, 10/100Base-T(X) a norma IEEE 802.3u |
---|---|
Numero porte | 1 |
Collegamento | Connettore femmina RJ45, schermato |
Mezzo trasmissivo | Rame |
Lunghezza di trasmissione | 100 m (twisted pair schermato) |
Modalità auto-negoziazione | Auto |
Link through | Link Fault Pass Through |
Funzionalità di base | Convertitori store and forward |
Commutazione MDI-/MDI-X | Auto-MDI(X) |
LED di segnalazione | Activity, Link-Status, 10/100 MBit/s |
Capacità di trasmissione minima | ≥ -23,5 dBm ((50/125 µm) in modo dinamico in modalità Link (average)) |
---|---|
≥ -20 dBm ((62,5/125 µm) in modo dinamico in modalità Link (average)) | |
Capacità di trasmissione massima | ≤ -14 dBm ((50/125 µm) in modo dinamico in modalità Link (average)) |
≤ -14 dBm ((62,5/125 µm) in modo dinamico in modalità Link (average)) | |
Sensibilità di ricezione minima | -31 dBm (dinamico in modalità Link (average)) |
Limite di sovraeccitazione ricevitore | -14 dBm (dinamico in modalità Link (average)) |
Lunghezza d'onda | 1300 nm |
Distanza di trasmissione incl. riserva di sistema da 3 dB | 6,4 km (con F-G 50/125 0,7 dB/km F 1000) |
2,8 km (con F-G 50/125 1,6 dB/km F 800) | |
10 km (con F-G 62,5/125 0,7 dB/km F 1000) | |
3 km (con F-G 62,5/125 2,6 dB/km F 600) | |
Mezzo trasmissivo | Fibra di vetro Multimode |
Fibra GI-HCS | |
Collegamento | B-FOC (ST®) |
Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
---|---|
Tipo di prova | Caduta libera secondo IEC 60068-2-32 |
Risultato della prova | 1 m |
Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
Risultato della prova | 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
Risultato della prova | 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale |
Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
Norme/Disposizioni | EN 61000-4-2 |
Scarica contatti | ± 6 kV (Grado severità collaudo 3) |
Scarica indiretta | ± 6 kV |
Norme/Disposizioni | EN 61000-4-3 |
Frequenza | 80 MHz ... 3 GHz (Grado severità collaudo 3) |
Norme/Disposizioni | EN 61000-4-4 |
Osservazioni | Criterio B |
Norme/Disposizioni | EN 61000-4-5 |
Segnale | ± 1 kV (Linea dati, asimmetrica) |
Norme/Disposizioni | EN 55032 |
EN 61000-4-6 | |
Frequenza | 0,15 MHz ... 80 MHz |
Denominazione | Distanze in aria e linee di fuga |
Norme/Disposizioni | EN 60950-1 |
Isolamento galvanico | secondo IEEE 802.3 |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | |
UL, USA / Canada | cULus Listed UL 508 |
Class I, Zone 2, AEx nA IIC T4 | |
Class I, Zone 2, Ex nA IIC T4 Gc X | |
Class I, Div. 2, Groups A, B, C, D | |
DNV GL-Temperature | B |
DNV GL-Humidity | A |
DNV GL-Vibration | A |
DNV GL-EMC | B |
DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Omologazione navale | DNV GL |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
