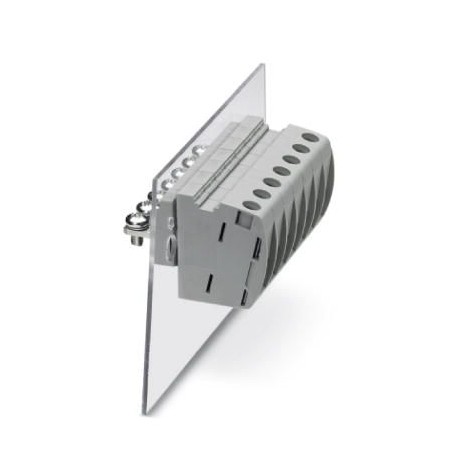

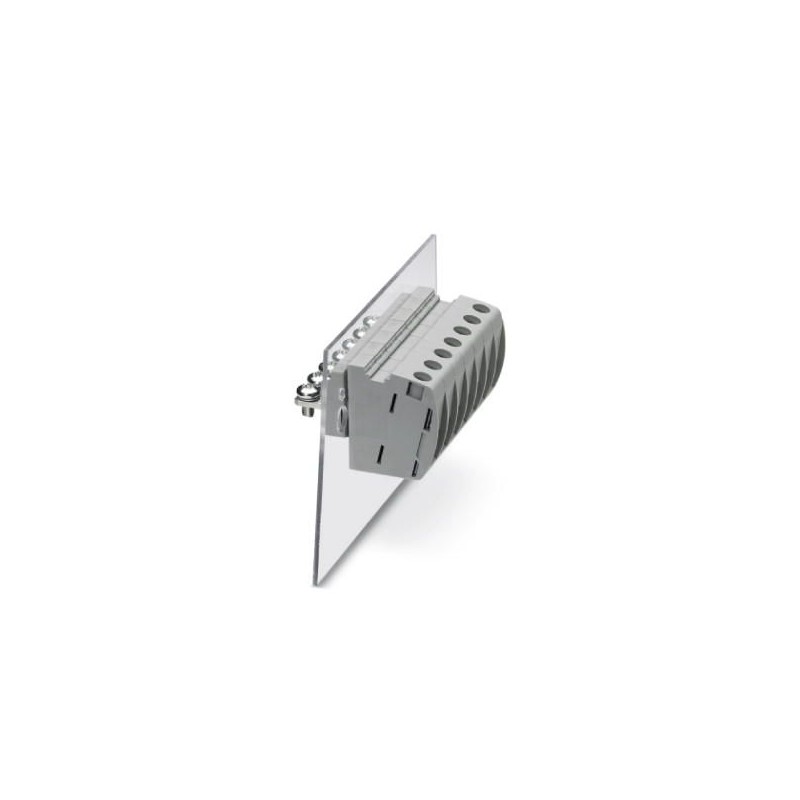

UW 16-POT 3073487 PHOENIX CONTACT Morsetto passaparete
UW 16-POT
3073487
PHOENIX_CONTACT
50
Morsetto passaparete
Morsettiera, tipo di collegamento: Collegamento a vite con capsula di trazione, Collegamento morsetto, numero di poli: 1, corrente di carica: 76 A, sezione: 6 mm² - 25 mm², senso di collegamento del conduttore rispetto alla direzione della spina: 0 °, larghezza: 12,1 mm
morsetti di giunzione > morsetto passante
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3073487 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABEDA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 613 (C_1_2013) |
| GTIN | 4046356344654 |
| Peso per pezzo (confezione esclusa) | 26,020 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 16 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Corrente di carico massima | 101 A (con una sezione conduttore di 25 mm²) |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 76 A |
| Corrente di carico massima | 101 A (con una sezione conduttore di 25 mm²) |
| Tensione nominale UN | 800 V (con piastrina distanziatrice) |
| Parete laterale aperta | No |
| N. poli | 1 |
Dati di collegamento
| Nota | Staffa |
|---|---|
| Lato collegamenti | esterno |
| Collegamento | Connessione a vite |
| Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
| Sezione conduttore rigido min. | 6 mm² |
| Sezione conduttore rigido max. | 25 mm² |
| Sezione conduttore flessibile min. | 6 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 10 |
| Sezione trasversale conduttore AWG max. | 4 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 6 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| 2 conduttori stesso diametro, rigidi min. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 10 mm² |
| 2 conduttori stesso diametro, flessibili min. | 2,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| Lunghezza di spelatura | 16 mm |
| Calibro a tampone | B7 |
| Filettatura | M5 |
| Coppia min. | 2 Nm |
| Coppia max. | 2,3 Nm |
| Lato collegamenti | interno |
| Collegamento | Attacco capocorda |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141131eCl@ss 4.127141131eCl@ss 5.027141134eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 6 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 6 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 6 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 2.5 mm² |
| tensione nominale (EF000228) | 800 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| numero di poli (EF001391) | 1 |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| colore (EF000007) | grigio |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-3073487-UW 16-POT | 122 Kbytes |
|
