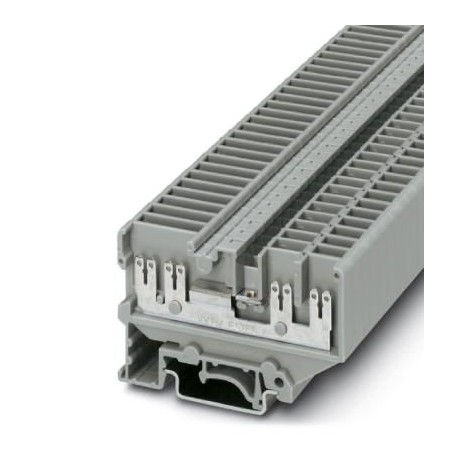

PHOENIX_CONTACT UVKB 4-FS/FS(8-2,8-0,8) 1953017 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

UVKB 4-FS/FS(8-2,8-0,8) 1953017 PHOENIX CONTACT Morsetto passante

Riferimento: UVKB 4-FS/FS(8-2,8-0,8)

Codice: 1953017

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto passante
Morsetto passante, tensione nominale: 800 V, corrente nominale: 32 A, numero di collegamenti: 8, tipo di collegamento: Collegamento a spina piatto, 1° piano, Dimensioni sezione: 4 mm², sezione: 0,5 mm² - 6 mm², classe di montaggio: NS 32, NS 35/7,5, NS 35/15, colore: grigio

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > Connettività armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 198,49 €

Prezzo unitario: 3,9697 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1953017
Pezzi/conf.50 PZ
Sales keyBE511X -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 499 (C_1_2017)
GTIN4017918052508
Peso per pezzo (confezione esclusa)10,990 g
Numero tariffa doganale85369010
Paese di originePL (Polonia)

Generalità

Numero di piani2
Numero collegamenti8
Potenziali1
Sezione nominale4 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V2
Tensione impulsiva di dimensionamento8 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali1,02 W (con il collegamento di molteplici piani il valore si moltiplica)
Corrente di carico massima32 A (in funzione della presa per connettore Faston)
Corrente nominale IN32 A (in funzione della presa per connettore Faston)
Tensione nominale UN800 V (I dati di tensione per attacchi Faston come da norma EN 61210 sono tra l’altro indipendenti dalle dimensioni nominali, dal materiale e dall'isolamento della presa nonché dalla sezione del conduttore.)
Parete laterale apertaSì

Dimensioni

Larghezza6,2 mm
Spessore della piastra terminale2,2 mm
Lunghezza68 mm
Altezza NS 35/7,544 mm
Altezza NS 35/1551,5 mm
Altezza NS 3249 mm

Dati di collegamento

CollegamentoFaston
Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.6 mm²
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.10
Sezione conduttore flessibile min.0,5 mm²
Sezione conduttore flessibile max.6 mm²
Sezione min. conduttore flessibile AWG20
Sezione max. del conduttore flessibile AWG10
Sezione conduttore flessibile con capocorda con collare in plastica min.0,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.6 mm²
Attacco tipo Faston6,3/2,8 x 0,8 mm

Normative e prescrizioni

Attacco a normaUL
Classe di combustibilità a norma UL 94V2

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1953017 Morsetti di giunzione (EC000897)

Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.5 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica32 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica800 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicacollegamento a connettore piatto
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicacollegamento a connettore piatto
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica8
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV2
Nome caratteristicalarghezza (EF000008)
Valore caratteristica6.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica68 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica44 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
