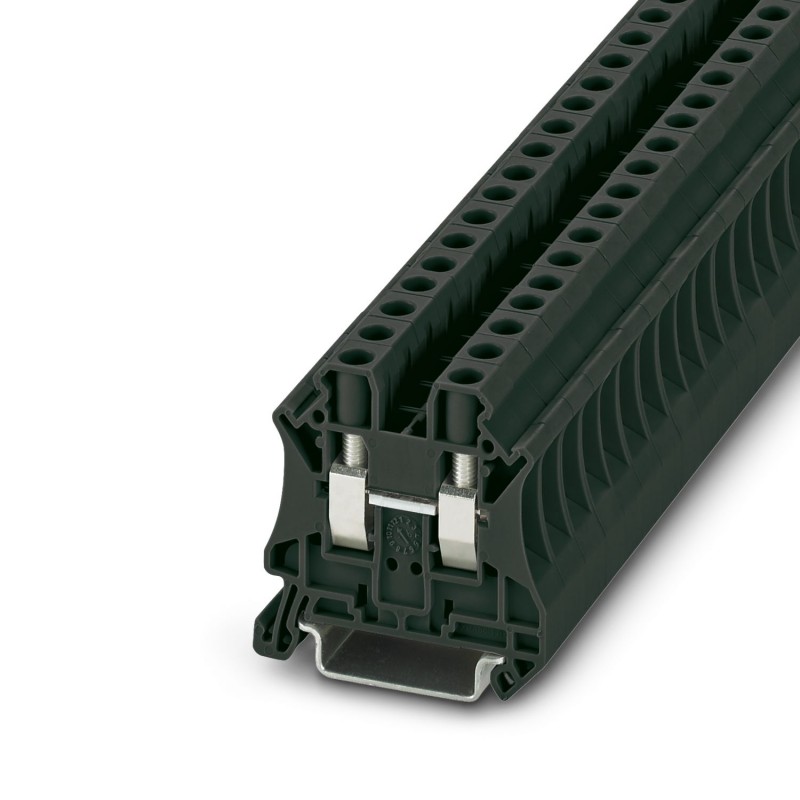

UT 6 BK 3045208 PHOENIX CONTACT Morsetto passante
Riferimento: UT 6 BK
Codice: 3045208
Produttore: PHOENIX_CONTACT
Descrizione:
Morsetto passante
Morsetto passante, tensione nominale: 1000 V, corrente nominale: 41 A, numero di collegamenti: 2, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 6 mm², sezione: 0,2 mm² - 10 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: nero
Morsetto passante, tensione nominale: 1000 V, corrente nominale: 41 A, numero di connessioni: 2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 6 mm2, sezione: 0,2 mm2 - 10 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: nero
Categorie:
- morsetti di giunzione > Staffa terminale per canalina
- PHOENIX_CONTACT > BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
Prezzo totale: 86,99 €
Prezzo unitario: 1,7398 €
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).
Calcola prezzo per quantità
| Quantità | Prezzo |
|---|---|
Scadenza standard: 2-3 settimane.
- Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
DETTAGLI
Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Morsetto passante |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Industria dei processi | |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 15 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 1,31 W |
Dati di collegamento
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 6 mm² |
| Sezione di dimensionamento AWG | 8 |
| Piano 1 superiore 1 inferiore 1 | |
| Filettatura | M4 |
| Coppia di serraggio | 1,5 ... 1,8 Nm |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A5 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore AWG | 24 ... 8 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 10 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 8 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 6 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 2,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 4 mm² |
| Corrente nominale | 41 A |
| Corrente di carico massima | 57 A (con una sezione conduttore di 10 mm²) |
| Tensione nominale | 1000 V |
| Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
| Sezione nominale | 6 mm² |
Dati EX
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 3047028 D-UT 2,5/10 |
| 3047167 ATP-UT | |
| 1205066 SZS 1,0X4,0 VDE | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista ponticelli | Ponticello a innesto / FBS 2-8 / 3030284 |
| Ponticello a innesto / FBS 3-8 / 3030297 | |
| Ponticello a innesto / FBS 4-8 / 3030307 | |
| Ponticello a innesto / FBS 5-8 / 3030310 | |
| Ponticello a innesto / FBS 10-8 / 3030323 | |
| Dati di ponticellamento | 39 A / 6 mm² |
| Aumento di temperatura Ex | 40 K (44,9 A / 6 mm²) |
| Tensione nominale | 690 V |
| In caso di ponticellamento con ponticello | 690 V |
| - per ponticellamento tra morsetti non contigui | 275 V |
| - per ponticellamento tra morsetti non contigui mediante morsetto PE | 176 V |
| - per ponticello tagliato con coperchio | 220 V |
| - per ponticello tagliato con piastra di separazione | 275 V |
| Tensione di isolamento nominale | 630 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 40 A |
| Corrente di carico massima | 50 A |
| Resistività di massa | 0,2 mΩ |
| Dati di collegamento Ex Generalità | |
| Range della coppia di serraggio | 1,5 Nm ... 1,8 Nm |
| Sezione nominale | 6 mm² |
| Sezione di dimensionamento AWG | 10 |
| Dati di collegamento conduttori rigidi | 0,2 mm² ... 10 mm² |
| Dati di collegamento AWG | 24 ... 8 |
| Dati di collegamento conduttori flessibili | 0,2 mm² ... 6 mm² |
| Dati di collegamento AWG | 24 ... 10 |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 2,5 mm² |
| 2 conduttori con sezione identica AWG rigidi | 24 ... 14 |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 2,5 mm² |
| 2 conduttori con sezione identica AWG flessibili | 24 ... 14 |
Dimensioni
| Larghezza | 8,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 47,7 mm |
| Profondità su NS 35/7,5 | 47,5 mm |
| Profondità su NS 35/15 | 55 mm |
Indicazioni materiale
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | Sì |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-1 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
ETIM for 3045208 Morsetti di giunzione (EC000897)
Nome caratteristica
Valore caratteristica
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica41 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a vite
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica8.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica47.7 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica47.5 mm
Nome caratteristicaversione antideflagrante approvata Ex e (EF008498)
Valore caratteristicaSì
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicanero
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
