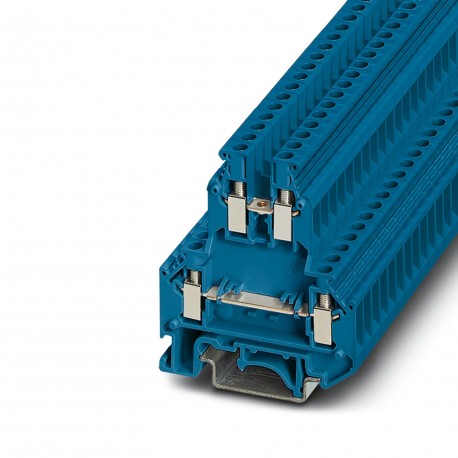

UKK 5 BU 2774091 PHOENIX CONTACT Morsetto a due piani
UKK 5 BU
2774091
PHOENIX_CONTACT
50
Morsetto a due piani
Morsettiera a due livelli, tensione nominale: 500 V, corrente nominale: 32 A, tipo di collegamento: Collegamento a vite, 1° e 2° piano, Dimensioni della sezione: 4 mm², sezione: 0,2 mm² - 4 mm², classe di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: blu
Morsetto a due piani, tensione nominale: 500 V, corrente nominale: 32 A, tipo di connessione: Connessione a vite, 1. e 2. piano, Sezione di dimensionamento: 4 mm2, sezione: 0,2 mm2 - 4 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: blu
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto a più piani |
| Numero collegamenti | 4 |
| Numero di file | 2 |
| Potenziali | 2 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 10 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 4 mm² |
| 1. e 2. piano | |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 ... 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 12 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 2,5 mm² |
| Sezione con ponticello a pettine rigido | 4 mm² |
| Sezione con ponticello a pettine flessibile | 2,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1,5 mm² |
| Corrente nominale | 32 A |
| Corrente di carico massima | 32 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale | 500 V |
| Sezione nominale | 4 mm² |
| Larghezza | 6,2 mm |
| Spessore della piastra terminale | 2,5 mm |
| Altezza | 56 mm |
| Profondità su NS 32 | 67 mm |
| Profondità su NS 35/7,5 | 62 mm |
| Profondità su NS 35/15 | 69,5 mm |
| Colore | blu (RAL 5015) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 7,3 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 4 mm² | 0,48 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 1,89 kV |
| Risultato | Prova superata |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Guida di supporto/supporto di fissaggio | NS 32/NS 35 |
| Forza di prova valore nominale | 1 N |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| corrente nominale In (EF008250) | 32 A |
| tensione nominale (EF000228) | 500 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di piani (EF002659) | 2 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 56 mm |
| profondità (EF000049) | 62 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | blu |
| piani interni esclusi con ponte (EF002661) | No |
