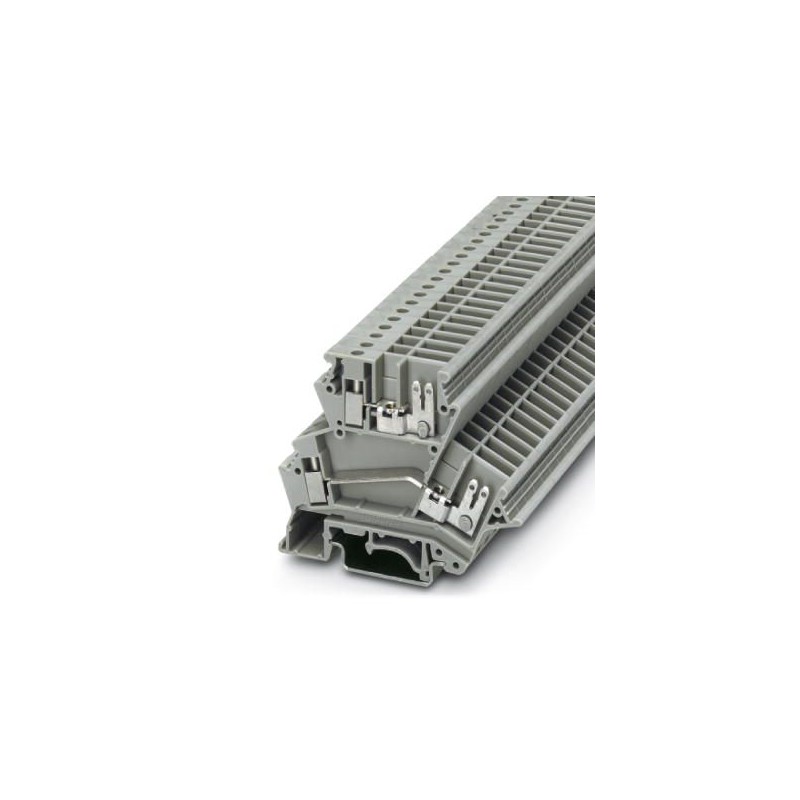

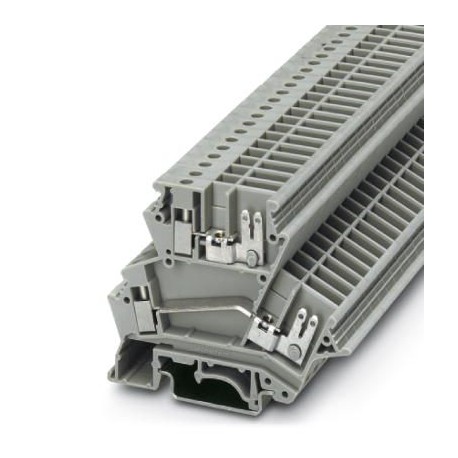

UKK 4-FS 2770561 PHOENIX CONTACT Morsetto passante
UKK 4-FS
2770561
PHOENIX_CONTACT
50
Morsetto passante
Morsetto passante, tensione nominale: 400 V, corrente nominale: 20 A, 1. E 2° piano, collegamento a sinistra, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 4 mm², sezione: 0,2 mm² - 4 mm², tipo di collegamento: Collegamento a spina piatto, montaggio: NS 35/7,5, NS 35/15, NS 32, colore: grigio
morsetti di giunzione > Staffa terminale per canalina
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2770561 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE511X - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 502 (C_1_2017) |
| GTIN | 4017918067977 |
| Peso per pezzo (confezione esclusa) | 14,706 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Generalità
| Numero di piani | 2 |
|---|---|
| Numero collegamenti | 6 |
| Sezione nominale | 4 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,02 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Collegamento | Connessione a vite |
| Corrente di carico massima | 20 A (con una sezione conduttore di 4 mm²) |
| Corrente nominale IN | 20 A |
| Tensione nominale UN | 400 V |
| Collegamento | Faston |
| Parete laterale aperta | Sì |
Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Lunghezza | 72 mm |
| Altezza NS 35/7,5 | 59 mm |
| Altezza NS 35/15 | 66,5 mm |
| Altezza NS 32 | 64 mm |
| Spessore della piastra terminale | 1,5 mm |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M3 |
| Coppia min. | 0,6 Nm |
| Coppia max. | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| Sezione con ponticello a innesto rigido max. | 4 mm² |
| Sezione con ponticello a innesto flessibile max. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² |
| Calibro a tampone | A4 |
| Collegamento | Faston |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| corrente nominale In (EF008250) | 20 A |
| tensione nominale (EF000228) | 400 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di punti di fissaggio per ogni piano (EF002660) | 3 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 72 mm |
| profondità (EF000049) | 59 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-2770561-UKK 4-FS | 127 Kbytes |
|
