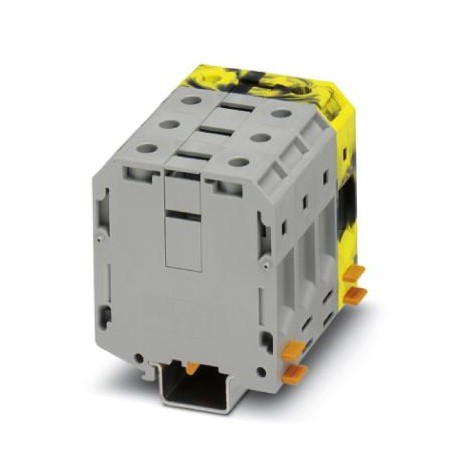

UKH 70-3L/FE 3076400 PHOENIX CONTACT Morsetti di potenza
UKH 70-3L/FE
3076400
PHOENIX_CONTACT
3
Morsetti di potenza
Morsetto di corrente, tensione nominale: 1000 V, corrente nominale: 192 A, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 70 mm², sezione: 16 mm² - 95 mm², classe di montaggio: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, colore: grigio/nero-giallo
Morsetti di potenza, tensione nominale: 1000 V, corrente nominale: 192 A, numero di connessioni: 8, numero poli: 4, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 70 mm2, sezione: 16 mm2 - 95 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, colore: grigio/nero-giallo
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto per corrente di punta |
| Numero di poli | 4 |
| Numero collegamenti | 8 |
| Numero di file | 1 |
| Potenziali | 4 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 6,27 W |
| Numero di connessioni per ogni piano | 8 |
| Sezione nominale | 70 mm² |
| Piano 1 superiore 1 inferiore 1 | |
| Filettatura | M8 |
| Coppia di serraggio | 8 ... 10 Nm |
| Lunghezza di spelatura | 24 mm |
| Calibro a tampone | A11 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 16 mm² ... 95 mm² |
| Sezione conduttore AWG | 4 ... 3/0 (convertito secondo IEC) |
| Sezione conduttore flessibile | 25 mm² ... 70 mm² |
| Sezione conduttore flessibile [AWG] | 3 ... 2/0 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 16 mm² ... 70 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 16 mm² ... 70 mm² |
| 2 conduttori di sezione identica rigidi | 16 mm² ... 25 mm² |
| 2 conduttori di sezione identica flessibili | 16 mm² ... 25 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 16 mm² ... 25 mm² |
| Corrente nominale | 192 A |
| Corrente di carico massima | 192 A (con sezione del conduttore da 70 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati.) |
| Tensione nominale | 1000 V |
| Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
| Sezione nominale | 70 mm² |
| Larghezza | 81,2 mm |
| Colore | multicolore |
| grigio (RAL 7042) | |
| nero (RAL 9005) | |
| giallo (RAL 1018) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 9,8 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 70 mm² | 8,4 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 2,2 kV |
| Risultato | Prova superata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Guida di supporto/supporto di fissaggio | NS 32/NS 35 |
| Forza di prova valore nominale | 10 N |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 (+/- 2) giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 16 mm2/2,9 kg |
| 70 mm² /10,4 kg | |
| 95 mm² /14 kg | |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 | |
| NS 35/15-2,3 | |
| NS 32 |
