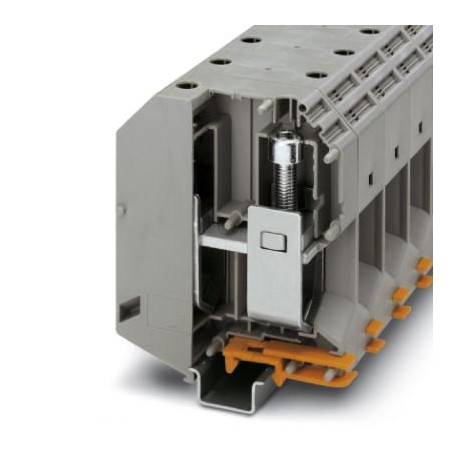

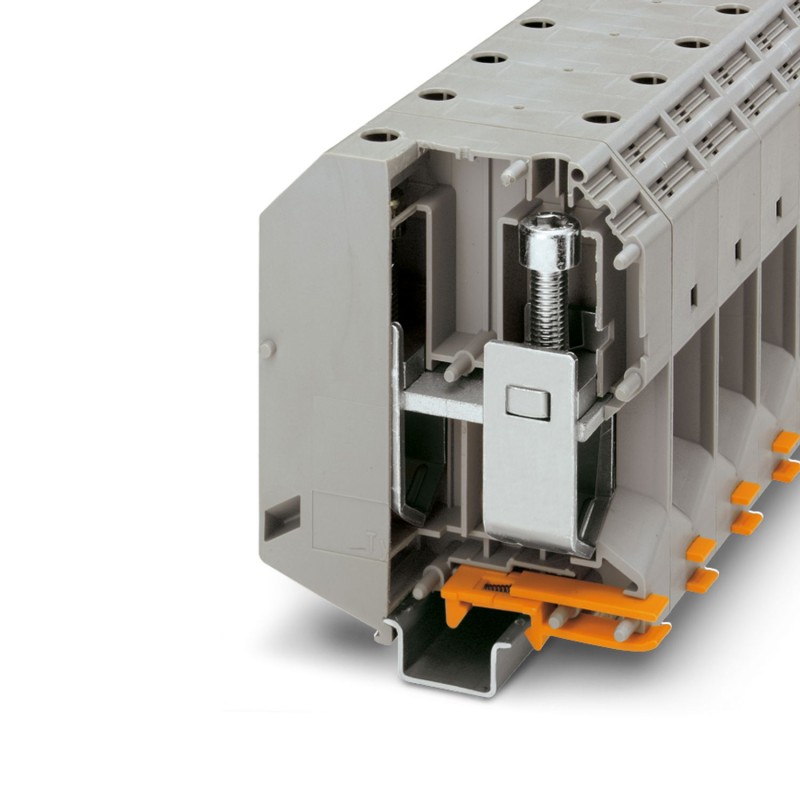

PHOENIX_CONTACT UKH 240 3010217 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

UKH 240 3010217 PHOENIX CONTACT Morsetti di potenza

Riferimento: UKH 240

Codice: 3010217

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetti di potenza
Morsetto di corrente, tensione nominale: 1000 V, corrente nominale: 415 A, numero di collegamenti: 2, tipo di collegamento: Collegamento a vite, Dimensioni della sezione: 240 mm², sezione: 70 mm² - 240 mm², classe di montaggio: NS 35/15, NS 32, colore: grigio
Morsetti di potenza, tensione nominale: 1000 V, corrente nominale: 415 A, numero di connessioni: 2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 240 mm2, sezione: 70 mm2 - 240 mm2, tipo di montaggio: NS 35/15, NS 32, colore: grigio

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 41,37 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo
Spedizione in stock oggi. 6 unità.

Più unità, scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Note
Note generali
NotaPer un contatto affidabile di conduttori a più trefoli si consiglia di districarli.
Caratteristiche articolo
Tipo di prodottoMorsetto per corrente di punta
Numero collegamenti2
Numero di file1
Potenziali1
Stato di manutenzione dei dati
Revisione articolo11
Caratteristiche di isolamento
Categoria di sovratensioneIII
Grado d'inquinamento3
Caratteristiche elettriche
Tensione impulsiva di dimensionamento8 kV
Potenza dissipata massima in condizioni nominali13,78 W
Dati di collegamento
Numero di connessioni per ogni piano2
Sezione nominale240 mm²
Piano 1 superiore 1 inferiore 1
FilettaturaM10
NotaViti ad esagono cavo
Coppia di serraggio25 ... 30 Nm
Lunghezza di spelatura40 mm
Calibro a tamponeB15
Attacco a normaIEC 60947-7-1
Sezione conduttore rigida70 mm² ... 240 mm²
Sezione conduttore AWG3/0 ... 250 kcmil (convertito secondo IEC)
Sezione conduttore flessibile70 mm² ... 240 mm²
Sezione conduttore flessibile [AWG]3/0 ... 350 kcmil (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)70 mm² ... 185 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)70 mm² ... 185 mm²
Sezione con ponticello a pettine rigido240 mm²
Sezione con ponticello a pettine flessibile185 mm²
2 conduttori di sezione identica rigidi35 mm² ... 95 mm²
2 conduttori di sezione identica flessibili50 mm² ... 95 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica35 mm² ... 50 mm²
Corrente nominale415 A
Corrente di carico massima415 A (con una sezione conduttore di 240 mm²)
Tensione nominale1000 V
NotaAttenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio.
Sezione nominale240 mm²
Dati EX
Dati nominali (ATEX/IECEx)
Siglatura II 2 GD  Ex eb IIC Gb
Range di temperatura d'impiego-60 °C ... 110 °C
Accessori certificati Ex1201947 VDE-ISS 8
1201659 E/AL-NS 32
1201662 E/AL-NS 35
Lista ponticelliPonticello a pettine / EB 2-36/UKH / 0201401
Ponticello a pettine / EB 3-36/UKH / 0201414
Dati di ponticellamento270 A / 240 mm²
Aumento di temperatura Ex40 K (389 A/240 mm²)
Tensione nominale1100 V
Per ponticellamento con ponticello a pettine690 V
Tensione di isolamento nominale1000 V
Uscita(permanente)
Piano Ex Generalità
Corrente nominale350 A
Corrente di carico massima350 A
Resistività di massa0,03 mΩ
Dati di collegamento Ex Generalità
Lunghezza di spelatura40 mm
Range della coppia di serraggio25 Nm ... 30 Nm
Sezione nominale240 mm²
Sezione di dimensionamento AWG500 kcmil
Dati di collegamento conduttori rigidi70 mm² ... 240 mm²
Dati di collegamento AWG2/0 ... 500 kcmil
Dati di collegamento conduttori flessibili70 mm² ... 240 mm²
Dati di collegamento AWG2/0 ... 500 kcmil
2 conduttori di sezione identica rigidi35 mm² ... 95 mm²
2 conduttori con sezione identica AWG rigidi2 ... 3/0
2 conduttori di sezione identica flessibili50 mm² ... 95 mm²
2 conduttori con sezione identica AWG flessibili1/0 ... 3/0
Dimensioni
Disegno quotatozfzsieviqy.jpg
Larghezza36 mm
Altezza100 mm
Profondità123,6 mm
Profondità su NS 32129 mm
Profondità su NS 35/15131,5 mm
Indicazioni materiale
Coloregrigio (RAL 7042)
Classe di combustibilità a norma UL 94V0
Gruppo materiale isolanteI
Materiale isolantePA
Inserto materiale isolante statico a freddo-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Controlli elettrici
Prova di tensione impulsiva
RisultatoProva superata
Resistenza alla corrente di breve durata 240 mm²28,8 kA
RisultatoProva superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale2,2 kV
RisultatoProva superata
Caratteristiche meccaniche
Dati meccanici
Parete laterale apertaNo
Controlli meccanici
Resistenza meccanica
RisultatoProva superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggioNS 32/NS 35
RisultatoProva superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione10 (+/- 2) giri/min
Giri135
Sezione conduttore/peso70 mm² /10,4 kg
240 mm²/20,0 kg
RisultatoProva superata
Condizioni ambientali e della vita elettrica
Prova di fiamma ad ago
Durata di applicazione30 s
RisultatoProva superata
Vibrazioni/rumori a banda larga
Specifica di provaDIN EN 50155 (VDE 0115-200):2022-06
SpettroControllo della vita elettrica categoria 2, montato su carrello
Frequenzaf1= 5 Hz fino a f2= 250 Hz
Livello ASD6,12 (m/s²)²/Hz
Accelerazione3,12g
Durata di prova per asse5 h
Direzioni di provaAsse X, Y e Z
RisultatoProva superata
Urti
Specifica di provaDIN EN 50155 (VDE 0115-200):2022-06
Forma d'urtoSemisinusoidale
Accelerazione5g
Durata urti30 ms
Numero di urti per direzione3
Direzioni di provaAsse X, Y e Z (pos. e neg.)
RisultatoProva superata
Condizioni ambientali
Temperatura ambiente (esercizio)-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C)
Temperatura ambiente (montaggio)-5 °C ... 70 °C
Temperatura ambiente (attivazione)-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)30 % ... 70 %
Normative e prescrizioni
Attacco a normaIEC 60947-7-1
Montaggio
Tipo di montaggioNS 35/15
NS 32

ETIM for 3010217 Morsetti di giunzione (EC000897)

Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica70 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica70 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica70 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica35 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica415 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a vite
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica36 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica100 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica123.6 mm
Nome caratteristicaversione antideflagrante approvata Ex e (EF008498)
Valore caratteristicaSì
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
