Visualizza ingrandito

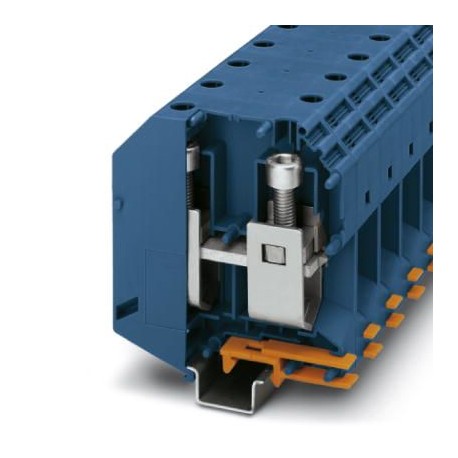

UKH 150 BU 3010123 PHOENIX CONTACT Morsetti di potenza
UKH 150 BU
3010123
PHOENIX_CONTACT
3
Morsetti di potenza
Morsetto di corrente, tensione nominale: 1000 V, corrente nominale: 309 A, numero di collegamenti: 2, numero di poli: 1, tipo di collegamento: Collegamento a vite, sezione: 35 mm² - 150 mm², classe di montaggio: NS 35/15, NS 32, colore: blu
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3010123 |
|---|---|
| Pezzi/conf. | 3 PZ |
| Sales key | BE1311 - |
| Quantità di ordinazione minima | 3 PZ |
| Pagina catalogo | Pagina 265 (C_1_2017) |
| GTIN | 4017918091859 |
| Peso per pezzo (confezione esclusa) | 346,333 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | IN (India) |
Generalità
| N. poli | 1 |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Potenziali | 1 |
| Sezione nominale | 150 mm² |
| Colore | blu |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 9,55 W |
| Corrente di carico massima | 309 A (con una sezione conduttore di 150 mm²) |
| Corrente nominale IN | 309 A |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | No |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Nota | Viti ad esagono cavo |
|---|---|
| Collegamento | Connessione a vite |
| Filettatura | M10 |
| Lunghezza di spelatura | 40 mm |
| Coppia min. | 25 Nm |
| Coppia max. | 30 Nm |
| Attacco a norma | IEC 60947-7-1 |
| Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
| Sezione conduttore rigido min. | 35 mm² |
| Sezione conduttore rigido max. | 150 mm² |
| Sezione trasversale conduttore AWG min. | 2 |
| Sezione trasversale conduttore AWG max. | 300 kcmil |
| Sezione conduttore flessibile min. | 50 mm² |
| Sezione conduttore flessibile max. | 150 mm² |
| Sezione min. conduttore flessibile AWG | 1/0 |
| Sezione max. del conduttore flessibile AWG | 300 kcmil |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 50 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 150 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 50 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 150 mm² |
| Sezione con ponticello a innesto rigido max. | 150 mm² |
| Sezione con ponticello a innesto flessibile max. | 120 mm² |
| 2 conduttori stesso diametro, rigidi min. | 25 mm² |
| 2 conduttori stesso diametro, rigidi max. | 50 mm² |
| 2 conduttori stesso diametro, flessibili min. | 35 mm² |
| 2 conduttori stesso diametro, flessibili max. | 50 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 50 mm² |
| Attacco a norma | IEC/EN 60079-7 |
| Sezione conduttore rigido min. | 35 mm² |
| Sezione conduttore rigido max. | 150 mm² |
| Sezione trasversale conduttore AWG min. | 2 |
| Sezione trasversale conduttore AWG max. | 300 |
| Sezione conduttore flessibile min. | 50 mm² |
| Sezione conduttore flessibile max. | 150 mm² |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 50 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 50 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 35 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 25 mm² |
| corrente nominale In (EF008250) | 309 A |
| tensione nominale (EF000228) | 1000 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 31 mm |
| altezza (EF000040) | 100 mm |
| profondità (EF000049) | 107.3 mm |
| versione antideflagrante approvata Ex e (EF008498) | Sì |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | blu |
| piani interni esclusi con ponte (EF002661) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3010123-UKH 150 BU | 117 Kbytes |
|
