PHOENIX_CONTACTConnettività armadi industrialiUHK 4-FS/FS(12-2,8-0,8) 2017224 PHOENIX CONTACT Morsetto passante

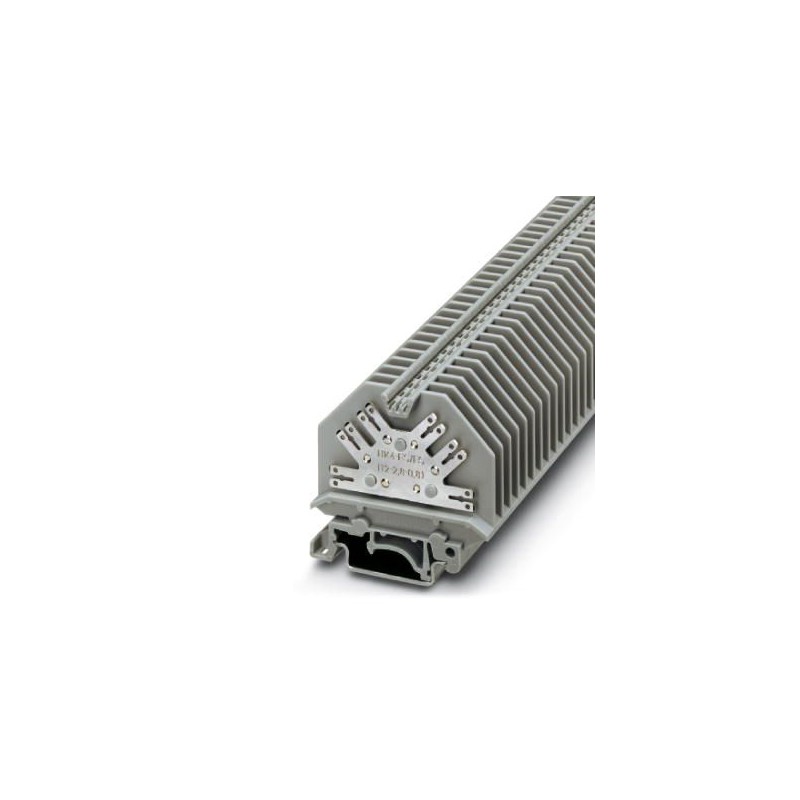

PHOENIX_CONTACT UHK 4-FS/FS(12-2,8-0,8) 2017224 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

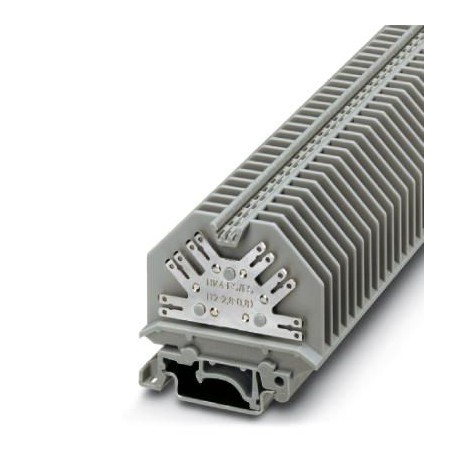

UHK 4-FS/FS(12-2,8-0,8) 2017224 PHOENIX CONTACT Morsetto passante

Riferimento: UHK 4-FS/FS(12-2,8-0,8)

Codice: 2017224

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto passante
Morsetto passante, tensione nominale: 800 V, corrente nominale: 40 A, numero di collegamenti: 12, tipo di collegamento: Collegamento a spina piatto, 1° piano, sezione: 0,5 mm² - 6 mm², classe di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: grigio

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > Connettività armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 179,06 €

Prezzo unitario: 3,581 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2017224
Pezzi/conf.50 PZ
Sales keyBE511X -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 499 (C_1_2017)
GTIN4017918052683
Peso per pezzo (confezione esclusa)9,017 g
Numero tariffa doganale85369010
Paese di originePL (Polonia)

Generalità

Numero di piani1
Numero collegamenti12
Potenziali1
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V2
Tensione impulsiva di dimensionamento8 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Corrente di carico massima40 A (in funzione della presa per connettore Faston)
Corrente nominale IN40 A (in funzione della presa per connettore Faston)
Tensione nominale UN800 V (I dati di tensione per attacchi Faston come da norma EN 61210 sono tra l’altro indipendenti dalle dimensioni nominali, dal materiale e dall'isolamento della presa nonché dalla sezione del conduttore.)
Parete laterale apertaSì
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))130 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)28 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza6,2 mm
Spessore della piastra terminale2,3 mm
Lunghezza54 mm
Altezza NS 35/7,551,5 mm
Altezza NS 35/1559 mm
Altezza NS 3256,5 mm

Dati di collegamento

CollegamentoFaston
Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.6 mm²
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.10
Sezione conduttore flessibile min.0,5 mm²
Sezione conduttore flessibile max.6 mm²
Sezione min. conduttore flessibile AWG20
Sezione max. del conduttore flessibile AWG10
Sezione conduttore flessibile con capocorda con collare in plastica min.0,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.6 mm²
Attacco tipo Faston6,3/2,8 x 0,8 mm

Normative e prescrizioni

Attacco a normaCSA
Classe di combustibilità a norma UL 94V2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2017224 Morsetti di giunzione (EC000897)

Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.5 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica40 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica800 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicacollegamento a connettore piatto
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicacollegamento a connettore piatto
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica12
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV2
Nome caratteristicalarghezza (EF000008)
Valore caratteristica6.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica54 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica51.5 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
