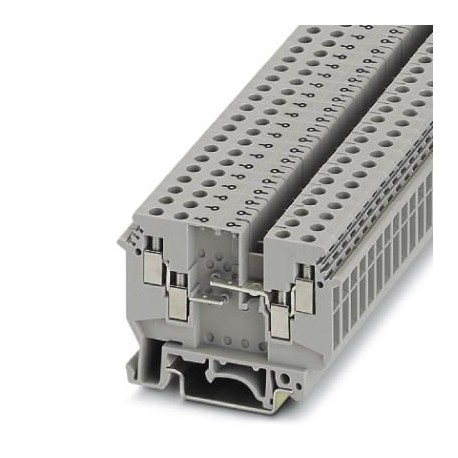

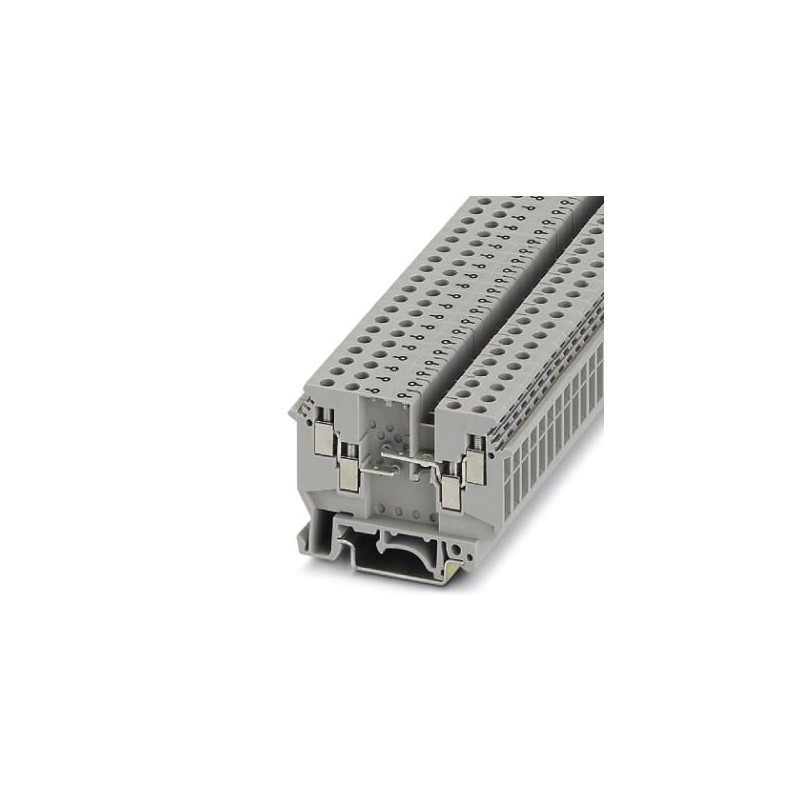

UDK 4-DUR 2775207 PHOENIX CONTACT Morsetto passante
UDK 4-DUR
2775207
PHOENIX_CONTACT
Morsetto passante
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2775207 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1271 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 494 (C_1_2017) |
| GTIN | 4017918068509 |
| Peso per pezzo (confezione esclusa) | 14,960 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 4 |
| Potenziali | 1 |
| Sezione nominale | 4 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Corrente di carico massima | La corrente è determinata dal componente impiegato. |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Corrente di carico massima | A |
| Corrente nominale IN | 32 A (La corrente è determinata dal componente impiegato.) |
| Tensione nominale UN | 630 V |
| Parete laterale aperta | Sì |
| Specifica di prova protezione antinfortunistica | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Nota sulla protezione antinfortunistica | La corrente è determinata dal componente impiegato. |
| Risultato prova di tensione impulsiva | Controllo superato |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 3 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura sezione del conduttore/peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 0,2 mm² |
| Valore nominale forza d'estrazione | 10 N |
| Prova di trazione sezione del conduttore | 4 mm² |
| Valore nominale forza d'estrazione | 60 N |
| Prova di trazione sezione del conduttore | 6 mm² |
| Valore nominale forza d'estrazione | 80 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Valore nominale | 1 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 125 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Spessore della piastra terminale | 1,5 mm |
| Lunghezza | 63,5 mm |
| Altezza NS 35/7,5 | 47 mm |
| Altezza NS 35/15 | 54,5 mm |
| Altezza NS 32 | 52 mm |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 10 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Sezione con ponticello a innesto rigido max. | 2,5 mm² |
| Sezione con ponticello a innesto flessibile max. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Calibro a tampone | A4 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-2775207-UDK 4-DUR | 107 Kbytes |
|
