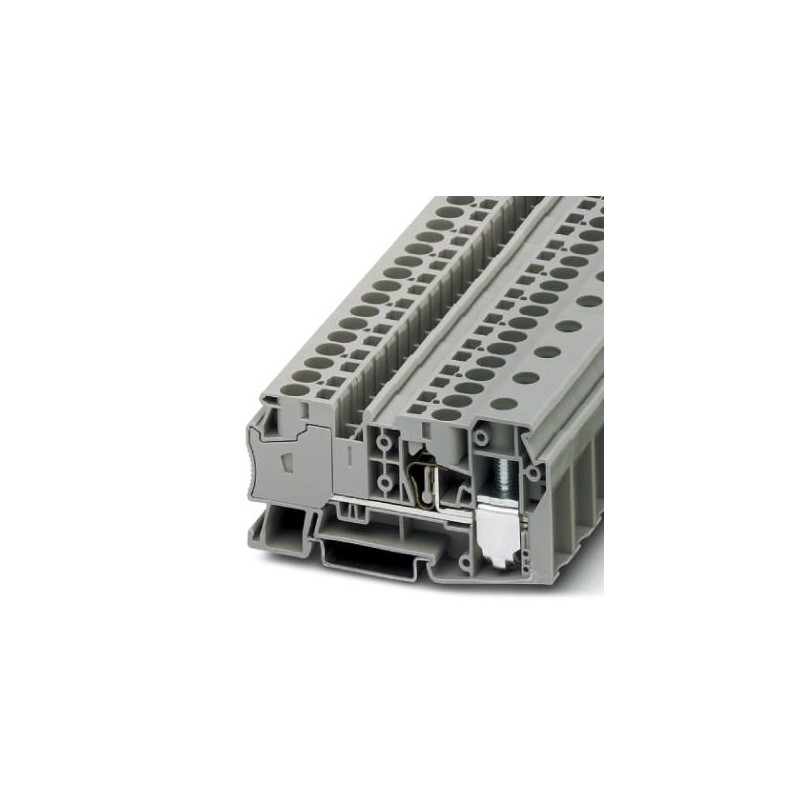

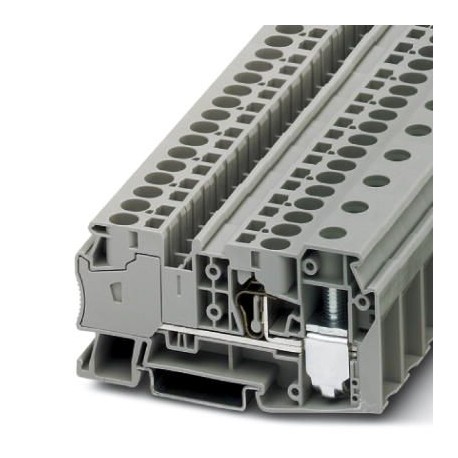

STU 35/ 4X10 3033126 PHOENIX CONTACT Morsetto collettori del potenziale
STU 35/ 4X10
3033126
PHOENIX_CONTACT
25
Morsetto collettori del potenziale
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3033126 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | BE2119 - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 195 (C_1_2017) |
| GTIN | 4046356094078 |
| Peso per pezzo (confezione esclusa) | 58,430 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 5 |
| Sezione nominale | 35 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 4,06 W |
| Temperatura ambiente (esercizio) | -60 °C ... 130 °C |
| Collegamento | Connessione a molla |
| Attacco a norma | IEC 60947-7-1 |
| Corrente di carico massima | 41 A (con sezione conduttore da 10 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati.) |
| Corrente nominale IN | 41 A |
| Tensione nominale UN | 1000 V |
| Collegamento | Connessione a vite |
| Attacco a norma | IEC 60947-7-1 |
| Corrente di carico massima | 125 A (con una sezione conduttore di 50 mm²) |
| Corrente nominale IN | 125 A |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | No |
| Specifica di prova protezione antinfortunistica | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 9,8 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 2 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 1,5 mm2/0,4 kg |
| 35 mm2/6,8 kg | |
| 50 mm² / 9,5 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 1,5 mm² |
| Valore nominale forza d'estrazione | 40 N |
| Prova di trazione sezione del conduttore | 35 mm² |
| 50 mm² | |
| Valore nominale forza d'estrazione | 236 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 35/7,5 |
| Valore nominale | 10 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 1,6 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 10 mm² |
| Corrente di breve durata | 1,2 kA |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 6 mm² |
| Corrente di breve durata | 0,72 kA |
| Risultato prova di invecchiamento | Controllo superato |
| Prova di invecchiamento per cicli di temperatura morsetti componibili senza viti | 192 |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
| Specifica di prova vibrazioni, rumori a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro di prova | Controllo della durata categoria 1, classe B, sulla cassetta di distribuzione del veicolo |
| Frequenza di prova | f1= 5 Hz a f2= 150 Hz |
| Livello ASD | 1,857 (m/s2)2/Hz |
| Accelerazione | 0,8 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato test di sollecitazioni meccaniche | Controllo superato |
| Specifica di prova test di sollecitazioni meccaniche | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma urti | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Attacco a norma | IEC 60947-7-1 |
| Lunghezza di spelatura | 12 mm |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 8 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda TWIN min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda TWIN max. | 1,5 mm² |
| Calibro a tampone | A5 |
| Collegamento | Connessione a vite |
| Attacco a norma | IEC 60947-7-1 |
| Filettatura | M6 |
| Coppia min. | 3,2 Nm |
| Coppia max. | 3,7 Nm |
| Lunghezza di spelatura | 18 mm |
| Sezione conduttore rigido min. | 1,5 mm² |
| Sezione conduttore rigido max. | 50 mm² |
| Sezione trasversale conduttore AWG min. | 16 |
| Sezione trasversale conduttore AWG max. | 1/0 |
| Sezione conduttore flessibile min. | 1,5 mm² |
| Sezione conduttore flessibile max. | 35 mm² |
| Sezione min. conduttore flessibile AWG | 16 |
| Sezione max. del conduttore flessibile AWG | 2 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 35 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 35 mm² |
| Sezione conduttore flessibile con capocorda TWIN min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda TWIN max. | 10 mm² |
| 2 conduttori stesso diametro, rigidi min. | 1,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 16 mm² |
| 2 conduttori stesso diametro, flessibili min. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 10 mm² |
Normative e prescrizioni
| Attacco a norma | UL |
|---|---|
| IEC 60947-7-1 | |
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3033126-STU 35/ 4X10 | 114 Kbytes |
|
