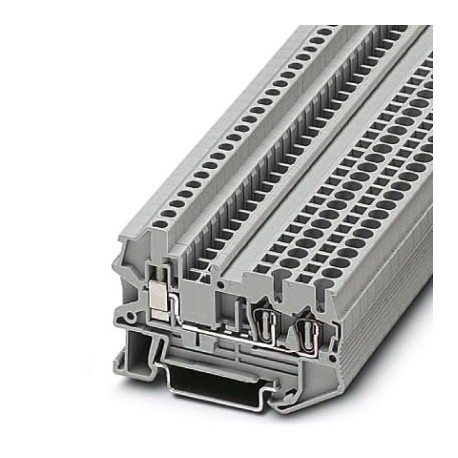

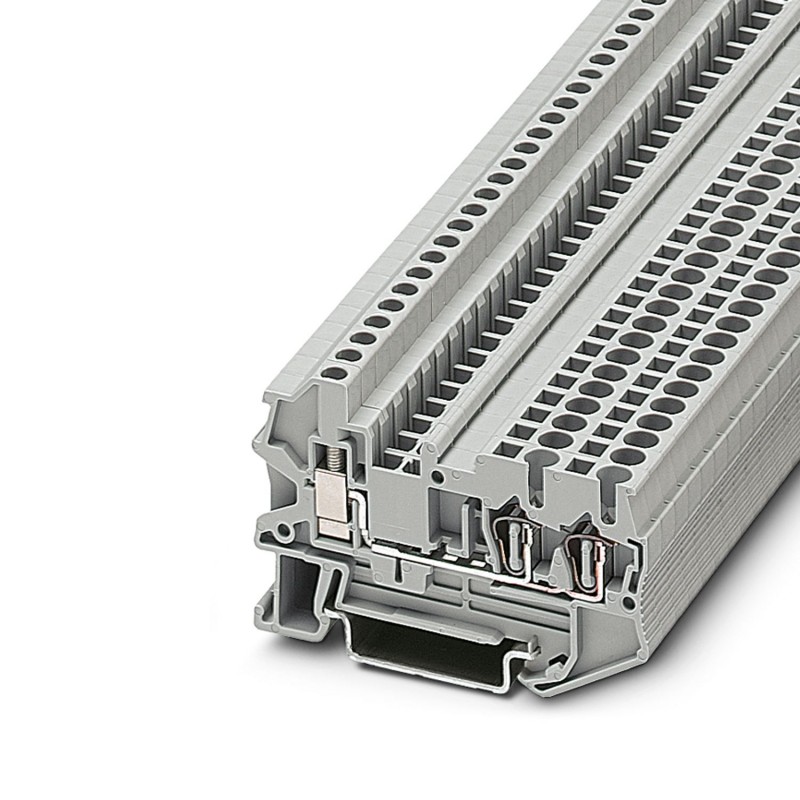

STU 2,5-TWIN 3033016 PHOENIX CONTACT Morsetto passante
STU 2,5-TWIN
3033016
PHOENIX_CONTACT
50
Morsetto passante
Morsetto passante, tensione nominale: 800 V, corrente nominale: 24 A, tipo di collegamento: Collegamento a molla, Dimensioni della sezione: 2,5 mm², sezione: 0,08 mm² - 4 mm², tipo di collegamento: Collegamento a vite, Dimensioni della sezione: 2,5 mm², sezione: 0,14 mm² - 4 mm², montaggio: NS 35/7,5, NS 35/15, colore: grigio
Morsetto passante, tensione nominale: 800 V, corrente nominale: 24 A, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 2,5 mm2, sezione: 0,08 mm2 - 4 mm2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 2,5 mm2, sezione: 0,14 mm2 - 4 mm2, montaggio: NS 35/7,5, NS 35/15, colore: grigio
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Morsetto ibrido |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
Dati di collegamento
| Numero di connessioni per ogni piano | 3 |
| Sezione nominale | 2,5 mm² |
| Piano 1 superiore 1+2 | |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,08 mm² ... 4 mm² |
| Sezione conduttore AWG | 28 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,08 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 28 ... 14 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 2,5 mm² |
| Corrente nominale | 24 A |
| Corrente di carico massima | 28 A (La max. corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati.) |
| Tensione nominale | 800 V |
| Sezione nominale | 2,5 mm² |
| Piano 1 inferiore 1 | |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 ... 0,8 Nm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,14 mm² ... 4 mm² |
| Sezione conduttore AWG | 26 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 26 ... 14 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile (2 conduttori di sezione identica con puntalino TWIN con collare in plastica) | 0,5 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,14 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,14 mm² ... 1,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| Corrente nominale | 24 A |
| Corrente di carico massima | 28 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale | 800 V |
| Sezione nominale | 2,5 mm² |
Dimensioni
| Larghezza | 5,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 65,3 mm |
| Profondità su NS 35/7,5 | 42,8 mm |
| Profondità su NS 35/15 | 50,3 mm |
Indicazioni materiale
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Controlli elettrici
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 9,8 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 2,5 mm² | 0,3 kA |
| Resistenza alla corrente di breve durata 4 mm² | 0,48 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 2 kV |
| Risultato | Prova superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | Sì |
Controlli meccanici
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Guida di supporto/supporto di fissaggio | NS 35 |
| Forza di prova valore nominale | 1 N |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,08 mm² / 0,1 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Risultato | Prova superata |
Condizioni ambientali e della vita elettrica
| Invecchiamento | |
| Cicli di temperatura | 192 |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 105 °C (Temperatura di esercizio massima per breve tempo, vedi RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-1 |
| IEC 60947-7-1 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 800 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a molla |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di piani (EF002659) | 1 |
| numero di punti di fissaggio per ogni piano (EF002660) | 3 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 5.2 mm |
| altezza (EF000040) | 65.3 mm |
| profondità (EF000049) | 42.8 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
