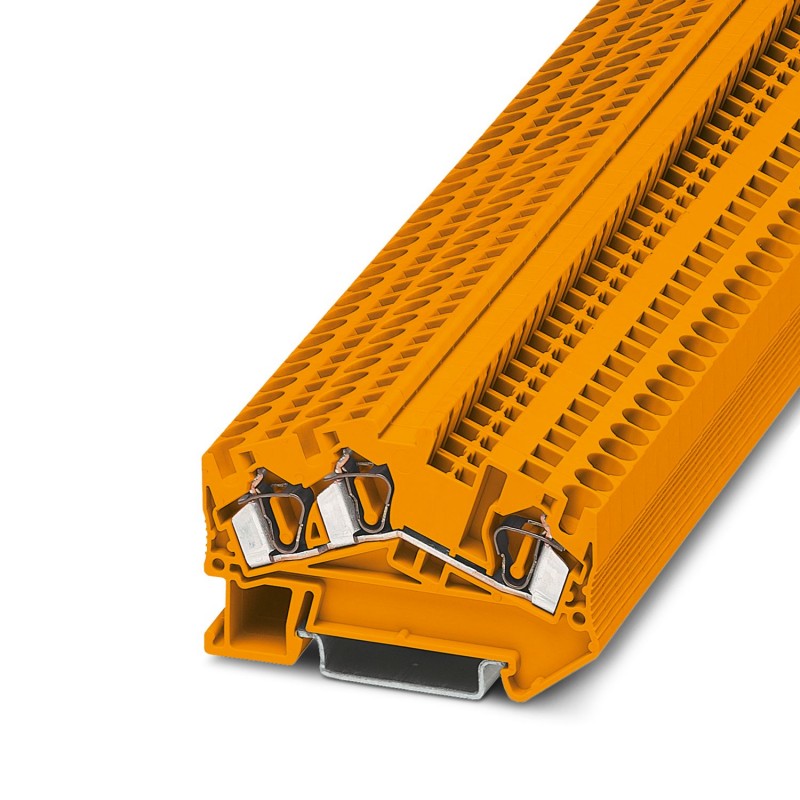

STS 4-TWIN OG 3037533 PHOENIX CONTACT Morsetto passante
STS 4-TWIN OG
3037533
PHOENIX_CONTACT
50
Morsetto passante
Morsetto passante, tensione nominale: 800 V, corrente nominale: 32 A, numero di collegamenti: 3, tipo di collegamento: Collegamento a molla, 1° piano, Sezione dimensionale: 4 mm², sezione: 0,08 mm² - 6 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: arancione
Morsetto passante, tensione nominale: 800 V, corrente nominale: 32 A, numero di connessioni: 3, tipo di connessione: Connessione a molla, 1. piano, Sezione di dimensionamento: 4 mm2, sezione: 0,08 mm2 - 6 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: arancione
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetti a più conduttori |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Numero di connessioni per ogni piano | 3 |
| Sezione nominale | 4 mm² |
| 1. piano | |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A4 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,08 mm² ... 6 mm² |
| Sezione conduttore AWG | 28 ... 10 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,08 mm² ... 4 mm² |
| Sezione conduttore flessibile [AWG] | 28 ... 12 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 4 mm² |
| Corrente nominale | 32 A (con una sezione conduttore di 6 mm²) |
| Corrente di carico massima | 38 A (con connessione a conduttori da 6 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati) |
| Tensione nominale | 800 V |
| Sezione nominale | 4 mm² |
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 G Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 3031704 D-STS 4 |
| 3024481 ATP-ST 6 | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista ponticelli | Ponticello a innesto / FBS 2-6 / 3030336 |
| Ponticello a innesto / FBS 3-6 / 3030242 | |
| Ponticello a innesto / FBS 4-6 / 3030255 | |
| Ponticello a innesto / FBS 5-6 / 3030349 | |
| Ponticello a innesto / FBS 10-6 / 3030271 | |
| Ponticello a innesto / FBS 20-6 / 3030365 | |
| Ponticello a innesto / FBS 50-6 / 3032224 | |
| Dati di ponticellamento | 27 A / 4 mm² |
| Aumento di temperatura Ex | 40 K (30 A / 4 mm²) |
| Tensione nominale | 550 V |
| In caso di ponticellamento con ponticello | 550 V |
| - per ponticellamento tra morsetti non contigui | 352 V |
| - per ponticello tagliato | 352 V |
| - per ponticello tagliato con coperchio | 352 V |
| - per ponticello tagliato con piastra di separazione | 550 V |
| Tensione di isolamento nominale | 500 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 30 A |
| Corrente di carico massima | 33 A |
| Resistività di massa | 0,75 mΩ |
| Dati di collegamento Ex Generalità | |
| Sezione nominale | 4 mm² |
| Sezione di dimensionamento AWG | 12 |
| Dati di collegamento conduttori rigidi | 0,08 mm² ... 6 mm² |
| Dati di collegamento AWG | 28 ... 10 |
| Dati di collegamento conduttori flessibili | 0,08 mm² ... 4 mm² |
| Dati di collegamento AWG | 28 ... 12 |
| Larghezza | 6,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 64,5 mm |
| Profondità su NS 35/7,5 | 43 mm |
| Profondità su NS 35/15 | 50,5 mm |
| Colore | arancione (RAL 2003) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
