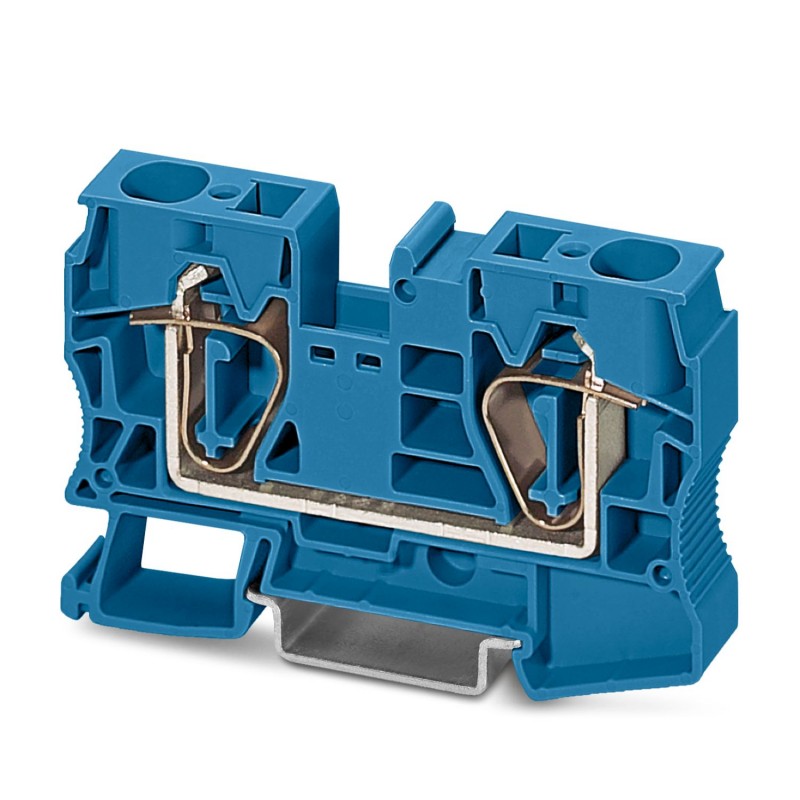

ST 16 BU 3036152 PHOENIX CONTACT Morsetto passante
ST 16 BU
3036152
PHOENIX_CONTACT
50
Morsetto passante
Morsetto passante, tensione nominale: 1000 V, corrente nominale: 76 A, numero di collegamenti: 2, tipo di collegamento: Collegamento a molla, 1° piano, Sezione dimensionale: 16 mm², sezione: 0,2 mm² - 25 mm², tipo di installazione: NS 35/7,5, NS 35/15, colore: blu
Morsetto passante, tensione nominale: 1000 V, corrente nominale: 76 A, numero di connessioni: 2, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 16 mm2, sezione: 0,2 mm2 - 25 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: blu
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto passante |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 16 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 2,43 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 16 mm² |
| Lunghezza di spelatura | 18 mm |
| Calibro a tampone | A7 |
| B6 | |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 25 mm² |
| Sezione conduttore AWG | 24 ... 4 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 16 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 6 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 16 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 16 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 1,5 mm² ... 4 mm² |
| Corrente nominale | 76 A |
| Corrente di carico massima | 90 A (con una sezione conduttore di 25 mm²) |
| Tensione nominale | 1000 V |
| Sezione nominale | 16 mm² |
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 3036657 D-ST 16 |
| 1206612 SZF 3-1,0X5,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista ponticelli | Ponticello a innesto / FBS 2-12 / 3005950 |
| Dati di ponticellamento | 60 A / 16 mm² |
| Aumento di temperatura Ex | 40 K (71,3 A / 16 mm²) |
| Tensione nominale | 550 V |
| In caso di ponticellamento con ponticello | 550 V |
| Tensione di isolamento nominale | 500 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 64,5 A |
| Corrente di carico massima | 81,5 A |
| Resistività di massa | 0,34 mΩ |
| Dati di collegamento Ex Generalità | |
| Sezione nominale | 16 mm² |
| Sezione di dimensionamento AWG | 6 |
| Dati di collegamento conduttori rigidi | 1,5 mm² ... 25 mm² |
| Dati di collegamento AWG | 16 ... 4 |
| Dati di collegamento conduttori flessibili | 1,5 mm² ... 16 mm² |
| Dati di collegamento AWG | 16 ... 6 |
| Larghezza | 12,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 80 mm |
| Profondità su NS 35/7,5 | 51,5 mm |
| Profondità su NS 35/15 | 59 mm |
| Colore | blu (RAL 5015) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 1000 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a molla |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a molla |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 12.2 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 51.5 mm |
| versione antideflagrante approvata Ex e (EF008498) | Sì |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | blu |
| piani interni esclusi con ponte (EF002661) | Sì |
