PHOENIX_CONTACTBORNASST 16 3036149 PHOENIX CONTACT Morsetto passante

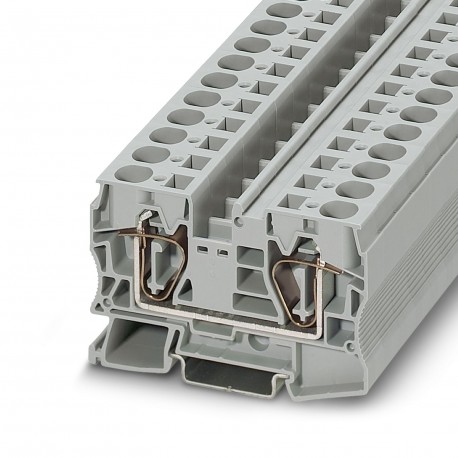

PHOENIX_CONTACT ST 16 3036149 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

ST 16 3036149 PHOENIX CONTACT Morsetto passante

Riferimento: ST 16

Codice: 3036149

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto passante
Morsetto passante, tensione nominale: 1000 V, corrente nominale: 76 A, numero di collegamenti: 2, tipo di collegamento: collegamento a molla, dimensionamento sezione: 16 mm², sezione: 0,2 mm² - 25 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
Blocchi a terminali singoli, tensione nominale: 1000 V, corrente nominale: 76 A, numero di connessioni: 2, tipo di connessione: connessione a molla, sezione trasversale di riferimento: 16 mm2, sezione trasversale: 0,2 mm2 - 25 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 171,37 €

Prezzo unitario: 3,4274 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione3036149
Pezzi/conf.50 PZ
Sales keyBE2111 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 193 (C_1_2017)
GTIN4017918819309
Peso per pezzo (confezione esclusa)36,860 g
Numero tariffa doganale85369010
Paese di originePL (Polonia)

Generalità

Numero di piani1
Numero collegamenti2
Potenziali1
Sezione nominale16 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Tensione impulsiva di dimensionamento8 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali2,43 W
Corrente di carico massima90 A (con una sezione conduttore di 25 mm²)
Corrente nominale IN76 A
Tensione nominale UN1000 V
Parete laterale apertaSì
Specifica di prova protezione antinfortunisticaDIN EN 50274 (VDE 0660-514):2002-11
Protezione dai contatti accidentalicon garanzia
Risultato prova di tensione impulsivaControllo superato
Valore nominale prova di tensione impulsiva9,8 kV
Risultato prova tensione alternataControllo superato
Valore nominale tensione alternata massima sopportata2,2 kV
Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore)Controllo superato
Risultato prova di piegaturaControllo superato
Prova di piegatura velocità di rotazione10 giri/min
Prova di piegatura rotazioni135
Prova di piegatura sezione del conduttore/peso0,2 mm2/0,2 kg
16 mm2/2,9 kg
25 mm2/4,5 kg
Risultato prova di trazioneControllo superato
Prova di trazione sezione del conduttore0,2 mm²
Valore nominale forza d'estrazione10 N
Prova di trazione sezione del conduttore16 mm²
Valore nominale forza d'estrazione100 N
Prova di trazione sezione del conduttore25 mm²
Valore nominale forza d'estrazione135 N
Risultato della sede fissa sul supporto di fissaggioControllo superato
Sede fissa sul supporto di fissaggioNS 35
Valore nominale5 N
Risultato controllo tensione dissipataControllo superato
Requisito tensione dissipata≤ 3,2 mV
Risultato prova di riscaldamentoControllo superato
Risultato prova di resistenza ai cortocircuitiControllo superato
Prova di resistenza ai cortocircuiti sezione del conduttore16 mm²
Corrente di breve durata1,92 kA
Risultato prova termicaControllo superato
Prova di invecchiamento per cicli di temperatura morsetti componibili senza viti192
Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione30 s
Risultato prova di invecchiamentoControllo superato
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))125 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza12,2 mm
Spessore della piastra terminale2,2 mm
Lunghezza80 mm
Altezza NS 35/7,551,5 mm
Altezza NS 35/1559 mm

Dati di collegamento

CollegamentoConnessione a molla
Lunghezza di spelatura18 mm
Attacco a normaIEC 60947-7-1
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.25 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.4
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.16 mm²
Sezione min. conduttore flessibile AWG24
Sezione max. del conduttore flessibile AWG6
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.16 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.16 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.1,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.4 mm²
Attacco a normaIEC/EN 60079-7
Sezione conduttore rigido min.1,5 mm²
Sezione conduttore rigido max.25 mm²
Sezione trasversale conduttore AWG min.16
Sezione trasversale conduttore AWG max.4
Sezione conduttore flessibile min.1,5 mm²
Sezione conduttore flessibile max.16 mm²
Calibro a tamponeA7

Normative e prescrizioni

Attacco a normaCSA
IEC 60947-7-1
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 3036149 Morsetti di giunzione (EC000897)

Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica76 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a molla
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a molla
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica12.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica80 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica51.5 mm
Nome caratteristicaversione antideflagrante approvata Ex e (EF008498)
Valore caratteristicaSì
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
