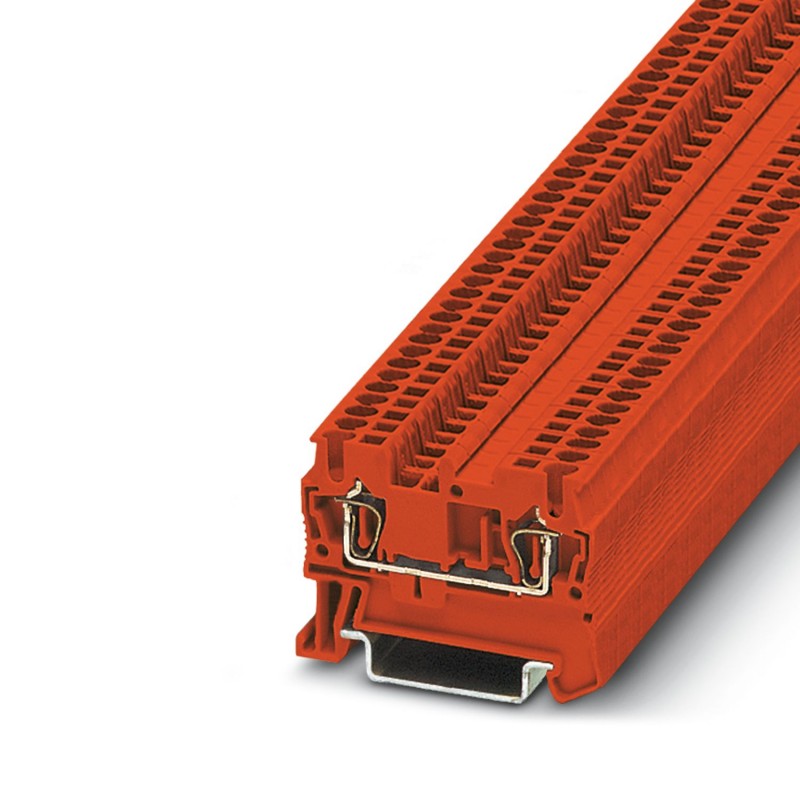

ST 1,5 RD 3037038 PHOENIX CONTACT Morsetto passante
ST 1,5 RD
3037038
PHOENIX_CONTACT
50
Morsetto passante
Morsetto passante, tensione nominale: 500 V, corrente nominale: 17,5 A, numero di collegamenti: 2, tipo di collegamento: Collegamento a molla, 1° piano, Sezione di dimensionamento: 1,5 mm², sezione: 0,08 mm² - 1,5 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: rosso
Morsetto passante, tensione nominale: 500 V, corrente nominale: 17,5 A, numero di connessioni: 2, tipo di connessione: Connessione a molla, 1. piano, Sezione di dimensionamento: 1,5 mm2, sezione: 0,08 mm2 - 1,5 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: rosso
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto passante |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 11 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata massima in condizioni nominali | 0,56 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 1,5 mm² |
| 1. piano | |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A1 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile [AWG] | 28 ... 16 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² |
| Corrente nominale | 17,5 A |
| Corrente di carico massima | 17,5 A (con una sezione conduttore di 1,5 mm²) |
| Tensione nominale | 500 V |
| Sezione nominale | 1,5 mm² |
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 3030417 D-ST 2,5 |
| 3030721 ATP-ST 4 | |
| 1204504 SZF 0-0,4X2,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista ponticelli | Ponticello a innesto / FBS 2-4 / 3030116 |
| Ponticello a innesto / FBS 3-4 / 3030129 | |
| Ponticello a innesto / FBS 4-4 / 3030132 | |
| Ponticello a innesto / FBS 5-4 / 3030145 | |
| Ponticello a innesto / FBS 10-4 / 3030158 | |
| Ponticello a innesto / FBS 20-4 / 3030352 | |
| Dati di ponticellamento | 16,5 A / 1,5 mm² |
| Aumento di temperatura Ex | 40 K (19,4 A / 1,5 mm²) |
| Tensione nominale | 440 V |
| In caso di ponticellamento con ponticello | 440 V |
| - per ponticellamento tra morsetti non contigui | 352 V |
| - per ponticellamento tra morsetti non contigui mediante morsetto PE | 352 V |
| - per ponticello tagliato con coperchio | 220 V |
| - per ponticello tagliato con piastra di separazione | 275 V |
| Tensione di isolamento nominale | 400 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 17,5 A |
| Corrente di carico massima | 17,5 A |
| Resistività di massa | 1,43 mΩ |
| Dati di collegamento Ex Generalità | |
| Sezione nominale | 1,5 mm² |
| Sezione di dimensionamento AWG | 16 |
| Dati di collegamento conduttori rigidi | 0,08 mm² ... 1,5 mm² |
| Dati di collegamento AWG | 28 ... 16 |
| Dati di collegamento conduttori flessibili | 0,08 mm² ... 1,5 mm² |
| Dati di collegamento AWG | 28 ... 16 |
| Larghezza | 4,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 48,5 mm |
| Profondità su NS 35/7,5 | 36,5 mm |
| Profondità su NS 35/15 | 44 mm |
| Colore | rosso (RAL 3001) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C () |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.08 mm² |
| corrente nominale In (EF008250) | 17.5 A |
| tensione nominale (EF000228) | 500 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a molla |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a molla |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 4.2 mm |
| altezza (EF000040) | 48.5 mm |
| profondità (EF000049) | 36.5 mm |
| versione antideflagrante approvata Ex e (EF008498) | Sì |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | rosso |
| piani interni esclusi con ponte (EF002661) | Sì |
