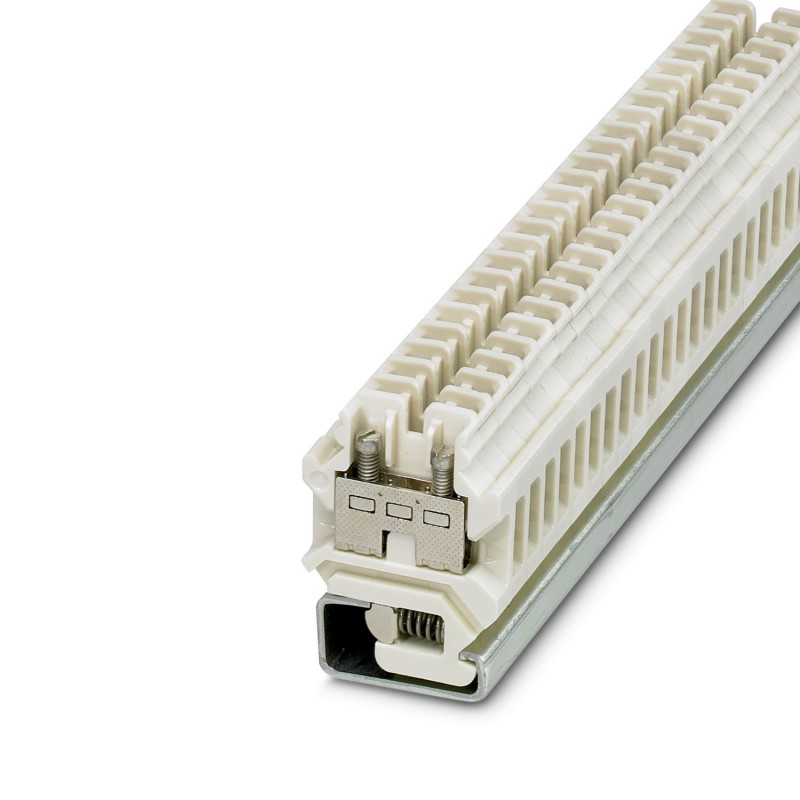

SSK 110 KER-EX 0502058 PHOENIX CONTACT Morsetto passante
SSK 110 KER-EX
0502058
PHOENIX_CONTACT
50
Morsetto passante
Terminale passo-passo, tipo di connessione: connessione a vite, sezione: 0,5 mm² - 10 mm², AWG 20 - 8, larghezza: 8,4 mm, colore: bianco, tipo di montaggio: NS 32, materiale isolante: ceramica
Morsettiera passante, tipo di connessione: connessione a vite, sezione: 0,5 mm2 - 10 mm2, AWG 20 - 8, larghezza: 8,4 mm, colore: bianco, tipo di montaggio: NS 32, materiale isolante: ceramica
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto per temperature elevate |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 1,31 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 6 mm² |
| Piano 1 superiore 1 inferiore 1 | |
| Filettatura | M4 |
| Coppia di serraggio | 1,5 ... 1,8 Nm |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A4 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,5 mm² ... 10 mm² |
| Sezione conduttore AWG | 20 ... 8 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 6 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 10 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 2,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,5 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 2,5 mm² |
| Corrente nominale | 41 A |
| Corrente di carico massima | 57 A (con una sezione conduttore di 10 mm²) |
| Tensione nominale | 800 V |
| Sezione nominale | 6 mm² |
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 180 °C |
| Accessori certificati Ex | 0202060 D-SSK 110 KER |
| 1201044 E/1 | |
| Lista ponticelli | Ponticello a catena / KB- 8 / 0202206 |
| Dati di ponticellamento | 49 A / 10 mm² |
| Aumento di temperatura Ex | 40 K (40,3 A / 6 mm²) |
| Tensione nominale | 440 V |
| In caso di ponticellamento con ponticello | 440 V |
| Tensione di isolamento nominale | 400 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 36,5 A |
| Corrente di carico massima | 49 A |
| Resistività di massa | 0,74 mΩ |
| Dati di collegamento Ex Generalità | |
| Range della coppia di serraggio | 1,5 Nm ... 1,8 Nm |
| Sezione nominale | 6 mm² |
| Sezione di dimensionamento AWG | 10 |
| Dati di collegamento conduttori rigidi | 0,5 mm² ... 10 mm² |
| Dati di collegamento AWG | 20 ... 8 |
| Dati di collegamento conduttori flessibili | 0,5 mm² ... 6 mm² |
| Dati di collegamento AWG | 20 ... 10 |
| Larghezza | 8 mm |
| Spessore della piastra terminale | 4 mm |
| Altezza | 38,4 mm |
| Profondità | 47,3 mm |
| Profondità su NS 32 | 50,2 mm |
| Colore | avorio (RAL 1014) |
| Materiale | Ceramica |
| Gruppo materiale isolante | I |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 1000 °C |
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 9,8 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 6 mm² | 0,72 kA |
| Resistenza alla corrente di breve durata 10 mm² | 1,2 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 2 kV |
| Risultato | Prova superata |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Guida di supporto/supporto di fissaggio | NS 32 |
| Forza di prova valore nominale | 5 N |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,5 mm2/0,3 kg |
| 6 mm2/1,4 kg | |
| 10 mm2/2 kg | |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 180 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 32 |
