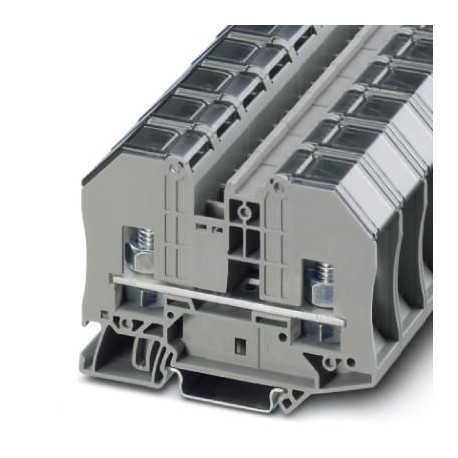

PHOENIX_CONTACT RTO 8-TC 3050002 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

RTO 8-TC 3050002 PHOENIX CONTACT Morsetto passante

Riferimento: RTO 8-TC

Codice: 3050002

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto passante
Morsettiera passante con tecnologia di collegamento a perno e coperchio di protezione trasparente, sezione: 2,5 - 35 mm², AWG: 14 - 2, larghezza: 20,2 mm, colore: grigio

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > Connettività armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 318,84 €

Prezzo unitario: 12,7536 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione3050002
Pezzi/conf.25 PZ
Sales keyBE4312 -
Quantità di ordinazione minima25 PZ
Pagina catalogoPagina 383 (C_1_2017)
GTIN4046356431415
Peso per pezzo (confezione esclusa)85,560 g
Numero tariffa doganale85369010
Paese di origineCN (Cina)

Generalità

NotaAttenzione: per i capocorda non isolati impiegare l'estensione di linee BE-RT... (vedere accessori)!
N. poli1
Numero di piani1
Numero collegamenti2
Potenziali1
Sezione nominale35 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Tensione impulsiva di dimensionamento8 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali4,06 W
Corrente di carico massima125 A (con una sezione conduttore di 35 mm²)
Corrente nominale IN125 A
Tensione nominale UN1000 V
Parete laterale apertaSì

Dimensioni

Larghezza20,2 mm
Spessore della piastra terminale2,2 mm
Lunghezza84 mm
Altezza63,2 mm
Altezza NS 35/7,563,8 mm
Altezza NS 35/1571,3 mm

Dati di collegamento

NotaPerno di collegamento
CollegamentoBullone
FilettaturaM8
Coppia min.6 Nm
Coppia max.10 Nm
Sezione conduttore rigido min.2,5 mm²
Sezione conduttore rigido max.35 mm²
Sezione conduttore flessibile min.2,5 mm²
Sezione conduttore flessibile max.35 mm²
Sezione min. conduttore flessibile AWG14
Sezione max. del conduttore flessibile AWG2
Sezione conduttore flessibile con capocorda con collare in plastica min.2,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.35 mm²
Attacco capocorda a normaDIN 46234
Sezione connessione capocorda min2,5 mm²
Sezione connessione capocorda max35 mm²
Diametro min.8,4 mm
Larghezza capocorda max.16 mm
Diametro bullone8 mm
Attacco capocorda a normaDIN 46235
Diametro min.8,4 mm
Larghezza capocorda max.14 mm
Diametro bullone8 mm
Attacco capocorda a normaDIN 46237
Sezione connessione capocorda min2,5 mm²
Sezione connessione capocorda max6 mm²
Diametro min.8,4 mm
Larghezza capocorda max.14 mm
Diametro bullone8 mm

Normative e prescrizioni

Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 3050002 Morsetti di giunzione (EC000897)

Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica125 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a bullone
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica20.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica84 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica63.2 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì

DATASHEET - PDF
