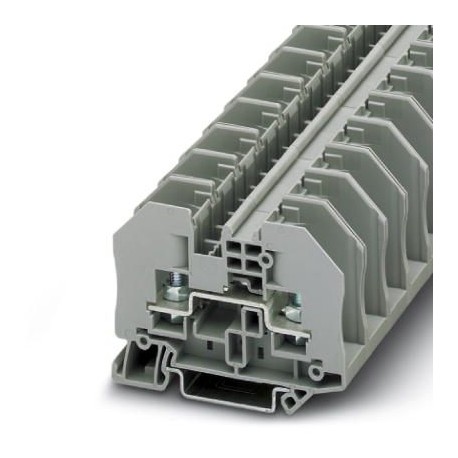

RTO 5 3049521 PHOENIX CONTACT Morsetto di collegamento a bullone
RTO 5
3049521
PHOENIX_CONTACT
50
Morsetto di collegamento a bullone
Connettività armadi industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3049521 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE4312 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 379 (C_1_2017) |
| GTIN | 4046356140829 |
| Peso per pezzo (confezione esclusa) | 28,570 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Generalità
| Nota | Attenzione: per i capocorda non isolati impiegare l'estensione di linee BE-RT... (vedere accessori)! |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Potenziali | 1 |
| Sezione nominale | 6 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,31 W |
| Corrente di carico massima | 41 A (con una sezione conduttore di 6 mm²) |
| Corrente nominale IN | 41 A |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | Sì |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 9,8 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 2,2 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 35 |
| Valore nominale | 5 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 3,2 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 6 mm² |
| Corrente di breve durata | 0,72 kA |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Risultato prova vibrazioni, rumori a banda larga | Controllo superato |
| Specifica di prova vibrazioni, rumori a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Frequenza di prova | f1= 5 Hz a f2= 150 Hz |
| Livello ASD | 1,857 (m/s2)2/Hz |
| Accelerazione | 0,8 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato test di sollecitazioni meccaniche | Controllo superato |
| Specifica di prova test di sollecitazioni meccaniche | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma urti | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 16,3 mm |
|---|---|
| Spessore della piastra terminale | 2,2 mm |
| Lunghezza | 66 mm |
| Altezza NS 35/7,5 | 49,9 mm |
| Altezza NS 35/15 | 57,4 mm |
Dati di collegamento
| Nota | Perno di collegamento |
|---|---|
| Collegamento | Bullone |
| Filettatura | M5 |
| Coppia min. | 2,5 Nm |
| Coppia max. | 3 Nm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore flessibile min. | 0,1 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Sezione min. conduttore flessibile AWG | 26 |
| Sezione max. del conduttore flessibile AWG | 10 |
| Attacco capocorda a norma | DIN 46234 |
| Sezione connessione capocorda min | 0,5 mm² |
| Sezione connessione capocorda max | 6 mm² |
| Diametro min. | 5,3 mm |
| Larghezza capocorda max. | 10 mm |
| Diametro bullone | 5 mm |
| Attacco capocorda a norma | DIN 46237 |
| Sezione connessione capocorda min | 1 mm² |
| Sezione connessione capocorda max | 6 mm² |
| Diametro min. | 5,3 mm |
| Larghezza capocorda max. | 10 mm |
| Diametro bullone | 5 mm |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
