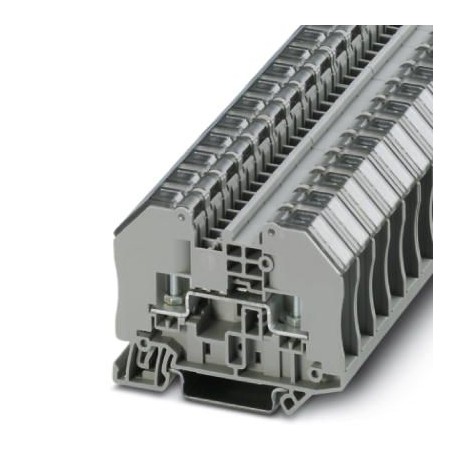

PHOENIX_CONTACT RTO 3-TC 3049945 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

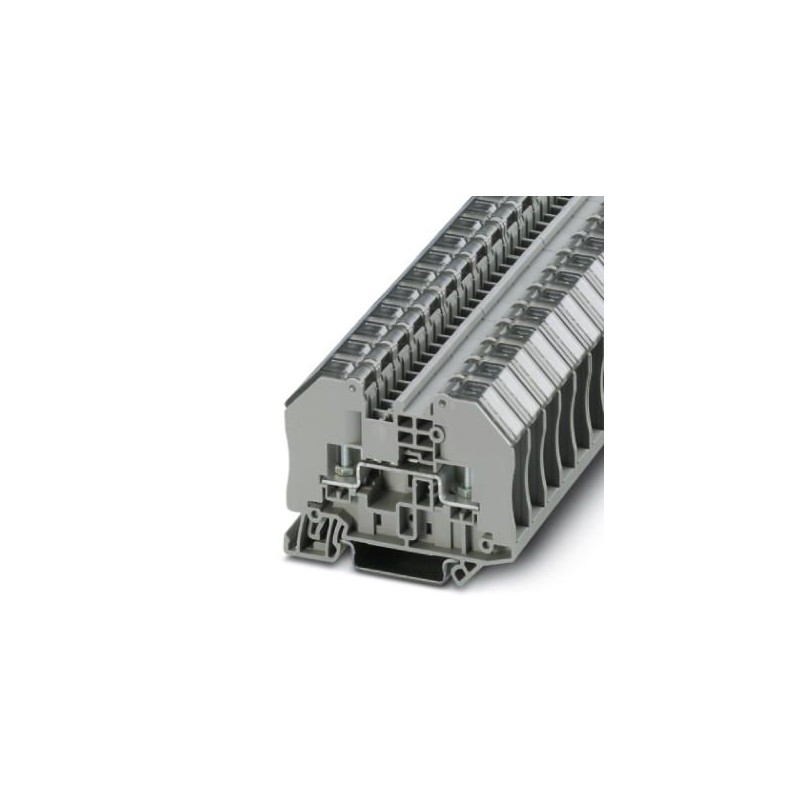

RTO 3-TC 3049945 PHOENIX CONTACT Morsetto passante

Riferimento: RTO 3-TC

Codice: 3049945

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto passante
Morsettiera di alimentazione con tecnologia di collegamento a perno e coperchio di protezione trasparente, sezione: 0,1 - 2,5 mm², AWG: 26 - 14, larghezza: 12,3 mm, colore: grigio

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > Connettività armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 223,67 €

Prezzo unitario: 4,4734 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione3049945
Pezzi/conf.50 PZ
Sales keyBE4312 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 377 (C_1_2017)
GTIN4046356425162
Peso per pezzo (confezione esclusa)20,890 g
Numero tariffa doganale85369010
Paese di origineCN (Cina)

Generalità

NotaAttenzione: per i capocorda non isolati impiegare l'estensione di linee BE-RT... (vedere accessori)!
Numero di piani1
Numero collegamenti2
Potenziali1
Sezione nominale2,5 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Tensione impulsiva di dimensionamento8 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali0,77 W
Corrente di carico massima24 A (con una sezione conduttore di 2,5 mm²)
Corrente nominale IN24 A
Tensione nominale UN1000 V
Parete laterale apertaSì

Dimensioni

Larghezza12,3 mm
Spessore della piastra terminale2,2 mm
Lunghezza66 mm
Altezza NS 35/7,551 mm
Altezza NS 35/1558,5 mm

Dati di collegamento

NotaPerno di collegamento
CollegamentoBullone
FilettaturaM3
Coppia min.0,6 Nm
Coppia max.0,8 Nm
Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,1 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione min. conduttore flessibile AWG26
Sezione max. del conduttore flessibile AWG14
Sezione conduttore flessibile con capocorda con collare in plastica min.0,1 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.2,5 mm²
Attacco capocorda a normaDIN 46234
Sezione connessione capocorda min0,5 mm²
Sezione connessione capocorda max2,5 mm²
Diametro min.3,2 mm
Larghezza capocorda max.6 mm
Diametro bullone3 mm
Attacco capocorda a normaDIN 46237
Sezione connessione capocorda min1 mm²
Sezione connessione capocorda max2,5 mm²
Diametro min.3,2 mm
Larghezza capocorda max.6 mm
Diametro bullone3 mm

Normative e prescrizioni

Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 3049945 Morsetti di giunzione (EC000897)

Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica24 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a bullone
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica12.3 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica66 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica51 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
