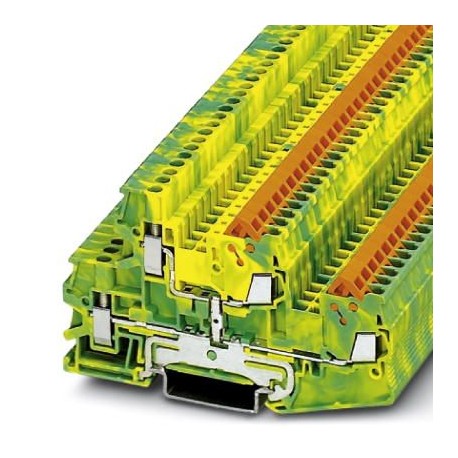

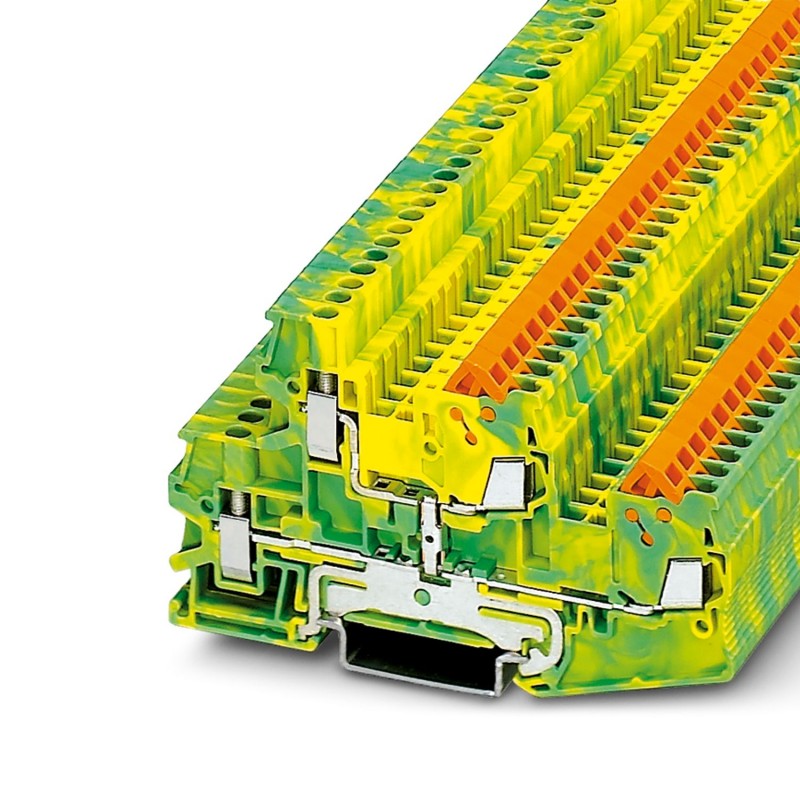

QTTCBU 1,5-PE 3050277 PHOENIX CONTACT Morsetto a due piani per conduttori di terra
QTTCBU 1,5-PE
3050277
PHOENIX_CONTACT
50
Morsetto a due piani per conduttori di terra
Connettività armadi industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3050277 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE3129 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 206 (C_1_2017) |
| GTIN | 4046356056113 |
| Peso per pezzo (confezione esclusa) | 22,240 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Generalità
| Numero di piani | 2 |
|---|---|
| Numero collegamenti | 4 |
| Sezione nominale | 1,5 mm² |
| Colore | giallo-verde |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Collegamento | Connessione rapida |
| Attacco a norma | IEC 60947-7-2 |
| Collegamento | Connessione a vite |
| Attacco a norma | IEC 60947-7-2 |
| Parete laterale aperta | Sì |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 5,2 mm |
|---|---|
| Lunghezza | 93,5 mm |
| Altezza NS 35/7,5 | 55,5 mm |
| Altezza NS 35/15 | 63 mm |
| Spessore della piastra terminale | 2,2 mm |
Dati di collegamento
| Collegamento | Connessione rapida |
|---|---|
| Attacco a norma | IEC 60947-7-2 |
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
| Diametro cavo incluso isolamento max. | 3 mm |
| Sezione conduttore rigido min. | 0,25 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Sezione conduttore flessibile min. | 0,25 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 16 |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile min dopo il 10. collegamento con il conduttore rigido max | 0,25 mm² |
| Sezione conduttore flessibile max dopo il 10. collegamento con il conduttore rigido max | 1,5 mm² |
| Sezione conduttore rigido min dopo il 10. collegamento con il conduttore rigido max | 0,25 mm² |
| Sezione conduttore rigido max dopo il 10. collegamento con il conduttore rigido max | 1,5 mm² |
| AWG min dopo il 10. collegamento con il conduttore rigido max | 24 |
| AWG max dopo il 10. collegamento con il conduttore rigido max | 16 |
| Sezione min linee sensori | 0,25 mm² |
| Sezione max linee sensori | 0,34 mm² |
| Materiale, isolamento fili | PVC / PE |
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | classe 1 fino a 5 |
| Calibro a tampone | A3 / B2 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| IEC 60947-7-2 | |
| IEC 60947-7-2 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3050277-QTTCBU 1,5-PE | 112 Kbytes |
|
