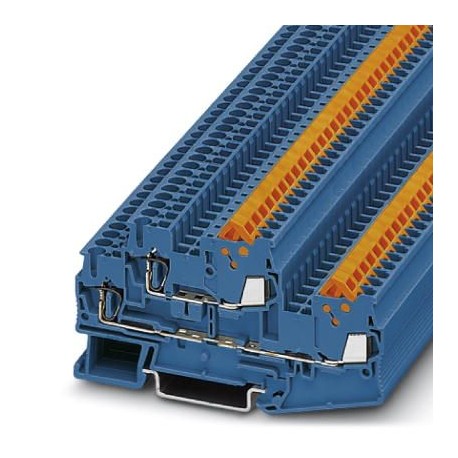

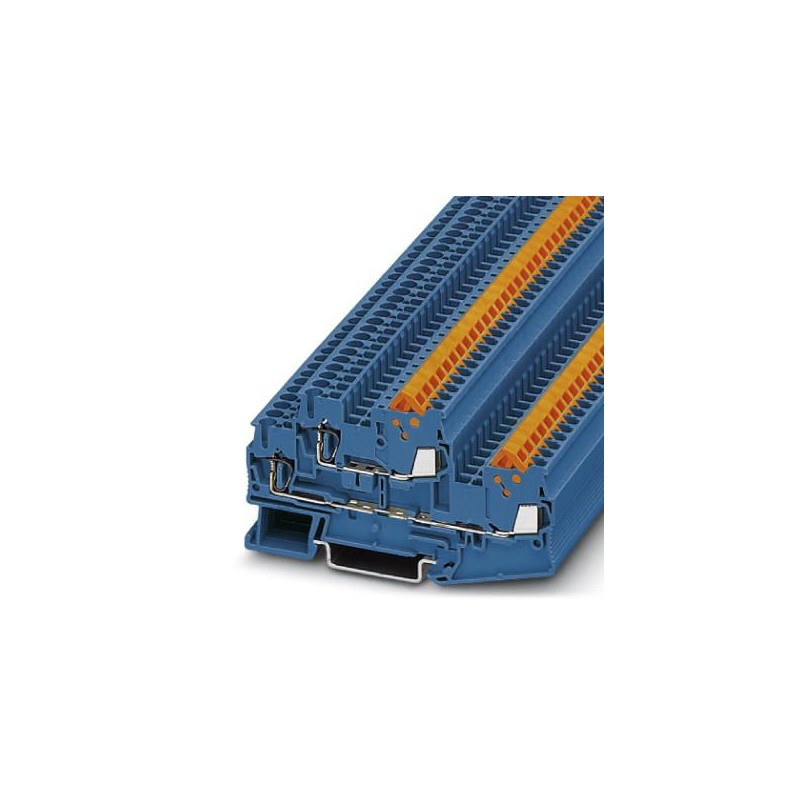

QTTCBS 1,5 BU
3050235
PHOENIX_CONTACT
50
Morsetto passante
Connettività armadi industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 3050235 |
---|---|
Pezzi/conf. | 50 PZ |
Sales key | BE3119 - |
Quantità di ordinazione minima | 50 PZ |
Pagina catalogo | Pagina 207 (C_1_2017) |
GTIN | 4017918975883 |
Peso per pezzo (confezione esclusa) | 14,930 g |
Numero tariffa doganale | 85369010 |
Paese di origine | CN (Cina) |
Numero di piani | 2 |
---|---|
Numero collegamenti | 4 |
Sezione nominale | 1,5 mm² |
Colore | blu |
Materiale isolante | PA |
Classe di combustibilità a norma UL 94 | V0 |
Tensione impulsiva di dimensionamento | 6 kV |
Grado d'inquinamento | 3 |
Categoria di sovratensione | III |
Gruppo materiale isolante | I |
Potenza dissipata massima in condizioni nominali | 0,56 W (con il collegamento di molteplici piani il valore si moltiplica) |
Collegamento | Connessione rapida |
Attacco a norma | IEC 60947-7-1 |
Corrente di carico massima | 17,5 A (con una sezione conduttore di 1,5 mm2) |
Corrente nominale IN | 17,5 A |
Tensione nominale UN | 500 V |
Collegamento | Connessione a molla |
Attacco a norma | IEC 60947-7-1 |
Corrente di carico massima | 17,5 A (con una sezione conduttore di 1,5 mm2) |
Corrente nominale IN | 17,5 A |
Tensione nominale UN | 500 V |
Parete laterale aperta | Sì |
Specifica di prova protezione antinfortunistica | DIN EN 60529 (VDE 0470-1):2000-09 |
Protezione dai contatti accidentali | con garanzia |
Protezione per le dita | con garanzia |
Risultato prova di tensione impulsiva | Controllo superato |
Valore nominale prova di tensione impulsiva | 7,3 kV |
Risultato prova tensione alternata | Controllo superato |
Valore nominale tensione alternata massima sopportata | 1,89 kV |
Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
Risultato prova di piegatura | Controllo superato |
Prova di piegatura velocità di rotazione | 10 giri/min |
Prova di piegatura rotazioni | 135 |
Prova di piegatura sezione del conduttore/peso | 0,2 mm2/0,2 kg |
1,5 mm2/0,4 kg | |
4 mm2/0,9 kg | |
Risultato prova di trazione | Controllo superato |
Prova di trazione sezione del conduttore | 0,2 mm² |
Valore nominale forza d'estrazione | 10 N |
Prova di trazione sezione del conduttore | 1,5 mm² |
Valore nominale forza d'estrazione | 40 N |
Prova di trazione sezione del conduttore | 4 mm² |
Valore nominale forza d'estrazione | 60 N |
Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
Sede fissa sul supporto di fissaggio | NS 35 |
Valore nominale | 1 N |
Risultato controllo tensione dissipata | Controllo superato |
Requisito tensione dissipata | ≤ 3,2 mV |
Risultato prova di riscaldamento | Controllo superato |
Risultato prova di resistenza ai cortocircuiti | Controllo superato |
Prova di resistenza ai cortocircuiti sezione del conduttore | 1,5 mm² |
Corrente di breve durata | 0,18 kA |
Prova di resistenza ai cortocircuiti sezione del conduttore | 1,5 mm² |
Corrente di breve durata | 0,18 kA |
Risultato prova di invecchiamento | Controllo superato |
Prova di invecchiamento per cicli di temperatura morsetti componibili senza viti | 192 |
Risultato prova termica | Controllo superato |
Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Inserto materiale isolante statico a freddo | -60 °C |
Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Classe I | 2 |
NF F16-101, NF F10-102 Classe F | 2 |
Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Larghezza | 5,2 mm |
---|---|
Lunghezza | 88,2 mm |
Altezza NS 35/7,5 | 49,9 mm |
Altezza NS 35/15 | 57,4 mm |
Spessore della piastra terminale | 2,2 mm |
Collegamento | Connessione rapida |
---|---|
Attacco a norma | IEC 60947-7-1 |
Diametro cavo incluso isolamento max. | 3 mm |
Sezione conduttore rigido min. | 0,25 mm² |
Sezione conduttore rigido max. | 1,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 16 |
Sezione conduttore flessibile min. | 0,25 mm² |
Sezione conduttore flessibile max. | 1,5 mm² |
Sezione min. conduttore flessibile AWG | 24 |
Sezione max. del conduttore flessibile AWG | 16 |
Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
Sezione conduttore flessibile min dopo il 10. collegamento con il conduttore rigido max | 0,25 mm² |
Sezione conduttore flessibile max dopo il 10. collegamento con il conduttore rigido max | 1,5 mm² |
Sezione conduttore rigido min dopo il 10. collegamento con il conduttore rigido max | 0,25 mm² |
Sezione conduttore rigido max dopo il 10. collegamento con il conduttore rigido max | 1,5 mm² |
AWG min dopo il 10. collegamento con il conduttore rigido max | 24 |
AWG max dopo il 10. collegamento con il conduttore rigido max | 16 |
Sezione min linee sensori | 0,25 mm² |
Sezione max linee sensori | 0,34 mm² |
Materiale, isolamento fili | PVC / PE |
Collegamento | Connessione a molla |
Attacco a norma | IEC 60947-7-1 |
Lunghezza di spelatura | 10 mm |
Sezione conduttore rigido min. | 0,08 mm² |
Sezione conduttore rigido max. | 4 mm² |
Sezione trasversale conduttore AWG min. | 28 |
Sezione trasversale conduttore AWG max. | 12 |
Sezione conduttore flessibile min. | 0,08 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
Attacco a norma | CUL |
---|---|
IEC 60947-7-1 | |
IEC 60947-7-1 | |
Classe di combustibilità a norma UL 94 | V0 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
