PHOENIX_CONTACTConnettività armadi industrialiQTTCB 1,5-PE 3205132 PHOENIX CONTACT Morsetto a due piani per conduttori di terra

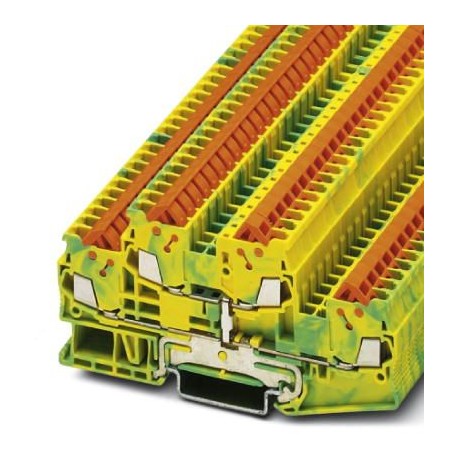

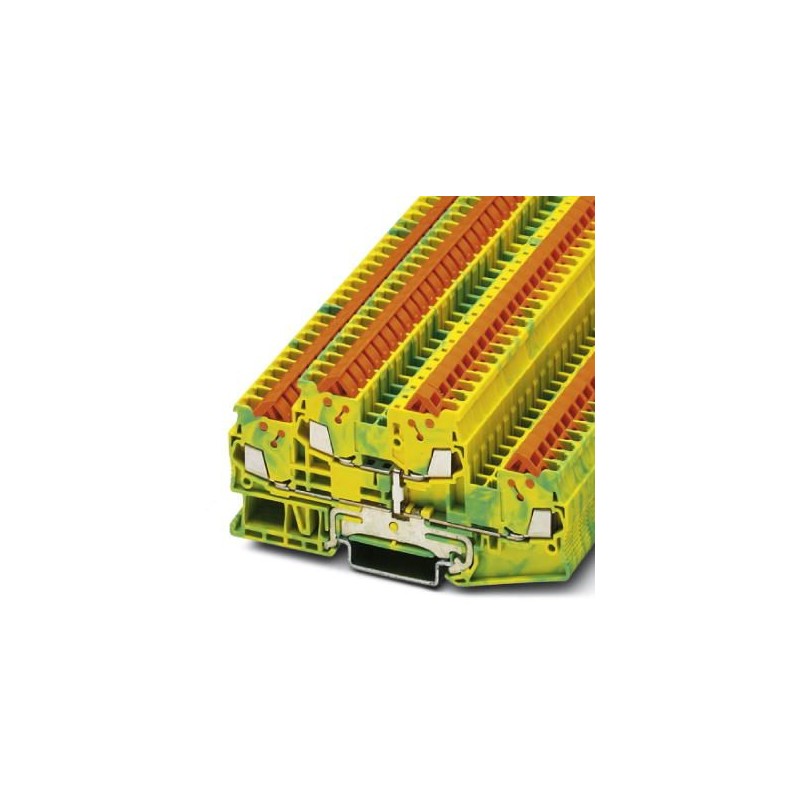

PHOENIX_CONTACT QTTCB 1,5-PE 3205132 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

QTTCB 1,5-PE 3205132 PHOENIX CONTACT Morsetto a due piani per conduttori di terra

Riferimento: QTTCB 1,5-PE

Codice: 3205132

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto a due piani per conduttori di terra
Morsettiera a due piani con conduttore di protezione, numero di collegamenti: 4, tipo di collegamento: Collegamento rapido, 1° e 2° piano, sezione: 0,25 mm² - 1,5 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: giallo-verde

Categorie:

  • morsetti di giunzione > Morsettiera per terra
  • PHOENIX_CONTACT > Connettività armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 434,53 €

Prezzo unitario: 8,6906 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione3205132
Pezzi/conf.50 PZ
Sales keyBE3129 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 204 (C_1_2017)
GTIN4017918932510
Peso per pezzo (confezione esclusa)20,920 g
Numero tariffa doganale85369010
Paese di originePL (Polonia)

Generalità

Numero di piani2
Numero collegamenti4
Sezione nominale1,5 mm²
Coloregiallo-verde
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Campo di applicazioneIndustria ferroviaria
Costruzione di macchine
Costruzione di impianti
Industria dei processi
Tensione impulsiva di dimensionamento6 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Temperatura ambiente (attivazione)-10 °C ... 90 °C
Parete laterale apertaSì
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))130 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)28 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza5,2 mm
Spessore della piastra terminale2,2 mm
Lunghezza99,6 mm
Altezza NS 35/7,549,9 mm
Altezza NS 35/1557,4 mm

Dati di collegamento

NotaAttenersi al carico di corrente ammesso delle guide di montaggio.
CollegamentoConnessione rapida
Attacco a normaIEC 60947-7-2
Sezione conduttore rigido min.0,25 mm²
Sezione conduttore rigido max.1,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.16
Sezione conduttore flessibile min.0,25 mm²
Sezione conduttore flessibile max.1,5 mm²
Sezione min. conduttore flessibile AWG24
Sezione max. del conduttore flessibile AWG16
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.1,5 mm²
Attacco a normaIEC/EN 60079-7
Sezione conduttore rigido min.0,25 mm²
Sezione conduttore rigido max.1,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.16
Sezione conduttore flessibile min.0,25 mm²
Sezione conduttore flessibile max.1,5 mm²
Materiale, isolamento filiPVC / PE
Struttura fili in conformità con VDE 0295 / Diametro minimo trefoloVDE 0295 Kl.1-5

Normative e prescrizioni

Attacco a normaCSA
IEC 60947-7-2
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 3205132 Morsetti di giunzione (EC000901)

Nome caratteristicafunzione PEN possibile (EF002544)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaaltro
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica2
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica5.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica99.6 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica49.9 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicaverde-giallo
