PHOENIX_CONTACTBORNASPT 6 BU 3211819 PHOENIX CONTACT Morsetto passante

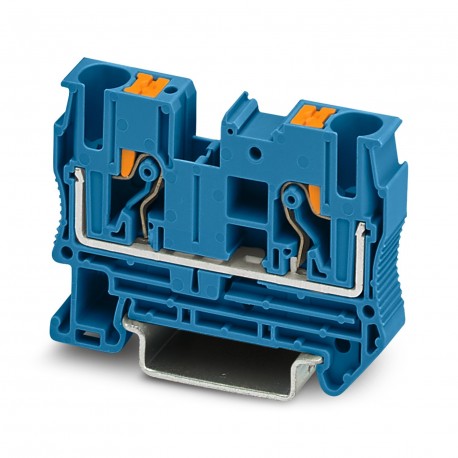

PHOENIX_CONTACT PT 6 BU 3211819 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PT 6 BU 3211819 PHOENIX CONTACT Morsetto passante

Riferimento: PT 6 BU

Codice: 3211819

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto passante
Passante, tensione nominale: 1000 V, corrente nominale: 41 A, numero di collegamenti: 2, numero di poli: 1, tipo di collegamento: Collegamento push-in, Sezione dimensionale: 6 mm², sezione: 0,5 mm² - 10 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: blu
Morsetto passante, tensione nominale: 1000 V, corrente nominale: 41 A, numero di collegamenti: 2, numero di poli: 1, tipo di collegamento: Collegamento push-in, Dimensionamento sezione: 6 mm2, sezione: 0,5 mm2 - 10 mm2, classe di montaggio: NS 35/7,5, NS 35/15, colore: blu

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1,94 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo
Spedizione in stock domani. 90 unità.

Più unità, scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione3211819
Pezzi/conf.50 PZ
Sales keyBE2211 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 105 (C_1_2017)
GTIN4046356494663
Peso per pezzo (confezione esclusa)15,847 g
Numero tariffa doganale85369010
Paese di origineCN (Cina)

Generalità

Numero di piani1
Numero collegamenti2
Potenziali1
Sezione nominale6 mm²
Coloreblu
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Campo di applicazioneIndustria ferroviaria
Costruzione di macchine
Costruzione di impianti
Tensione impulsiva di dimensionamento8 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali1,31 W
Corrente di carico massima52 A (con una sezione conduttore di 10 mm²)
Corrente nominale IN41 A
Tensione nominale UN1000 V
Parete laterale apertaSì
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))130 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)28 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza8,2 mm
Spessore della piastra terminale2,2 mm
Lunghezza57,7 mm
Altezza42,2 mm
Altezza NS 35/7,543,5 mm
Altezza NS 35/1551 mm

Dati di collegamento

CollegamentoConnessione Push-in
Lunghezza del tratto da spelare10 mm ... 12 mm
Attacco a normaIEC 60947-7-1
Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.10 mm²
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.8
Sezione conduttore flessibile min.0,5 mm²
Sezione conduttore flessibile max.6 mm²
Sezione min. conduttore flessibile AWG20
Sezione max. del conduttore flessibile AWG10
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,5 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.6 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.6 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.1,5 mm²
Calibro a tamponeA5

Normative e prescrizioni

Attacco a normaCSA
IEC 60947-7-1
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 3211819 Morsetti di giunzione (EC000897)

Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.5 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica41 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaaltro
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica8.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica57.7 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica42.2 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicablu
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
