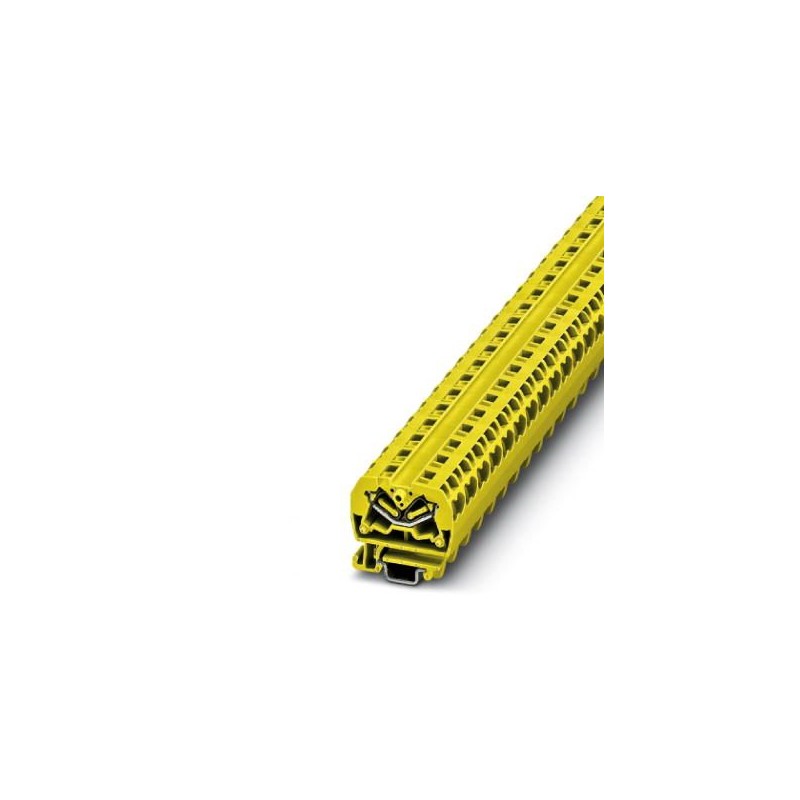

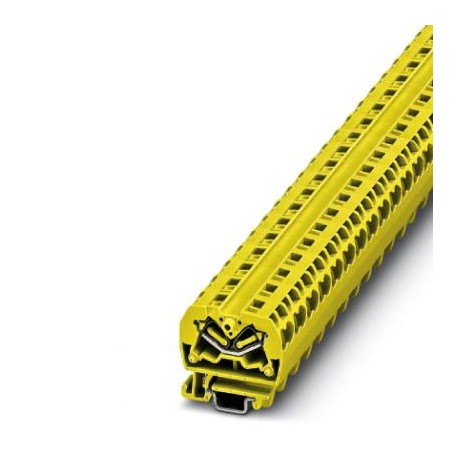

MSDBV 2,5 YE 3073160 PHOENIX CONTACT Minimorsetto passante
Riferimento: MSDBV 2,5 YE
Codice: 3073160
Produttore: PHOENIX_CONTACT
Descrizione:
Minimorsetto passante
Mini morsettiera, tensione nominale: 800 V, corrente nominale: 24 A, numero di collegamenti: 4, tipo di collegamento: Collegamento a molla, 1° piano, Sezione di dimensionamento: 2,5 mm², sezione: 0,08 mm² - 4 mm², classe di montaggio: NS 15, colore: giallo
Categorie:
- morsetti di giunzione > Staffa terminale per canalina
- PHOENIX_CONTACT > BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
Prezzo totale: 83,30 €
Prezzo unitario: 1,666 €
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).
Calcola prezzo per quantità
| Quantità | Prezzo |
|---|---|
Scadenza standard: 2-3 settimane.
- Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 3073160 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE2162 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 301 (C_3_2013) |
| GTIN | 4046356334174 |
| Peso per pezzo (confezione esclusa) | 3,830 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 4 |
| Sezione nominale | 2,5 mm² |
| Colore | giallo |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Corrente di carico massima | 30 A (con una sezione conduttore di 4 mm²) |
| Corrente nominale IN | 24 A |
| Tensione nominale UN | 800 V |
| Parete laterale aperta | Sì |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 10,4 mm |
|---|---|
| Spessore della piastra terminale | 4 mm |
| Lunghezza | 32 mm |
| Altezza | 22 mm |
| Altezza NS 15 | 30 mm |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Lunghezza di spelatura | 8 mm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione min. conduttore flessibile AWG | 28 |
| Sezione max. del conduttore flessibile AWG | 14 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| Attacco a norma | IEC/EN 60079-7 |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
ETIM for 3073160 Morsetti di giunzione (EC000897)
Nome caratteristica
Valore caratteristica
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.08 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.08 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica24 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica800 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a molla
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a molla
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 15 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica10.4 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica32 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica22 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicagiallo
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
