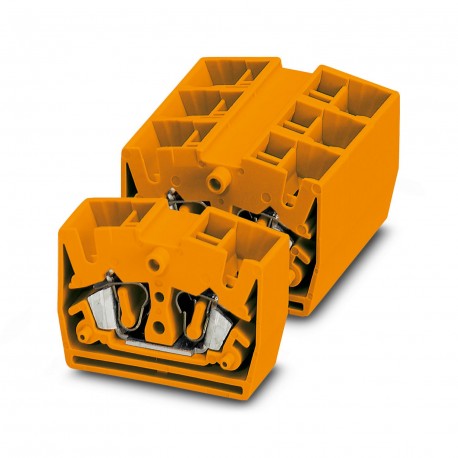

MSDB 2,5-M OG 3244287 PHOENIX CONTACT Minimorsetto passante
Riferimento: MSDB 2,5-M OG
Codice: 3244287
Produttore: PHOENIX_CONTACT
Descrizione:
Minimorsetto passante
Minimorsettiera, tensione nominale: 800 V, corrente nominale: 24 A, numero di collegamenti: 4, tipo di collegamento: Collegamento a molla, 1° piano, Sezione di dimensionamento: 2,5 mm², sezione: 0,08 mm² - 4 mm², tipo di installazione: Montaggio diretto con una flangia, colore: arancione
Minimorsetto passante, tensione nominale: 800 V, corrente nominale: 24 A, numero di connessioni: 4, tipo di connessione: Connessione a molla, 1. piano, Sezione di dimensionamento: 2,5 mm2, sezione: 0,08 mm2 - 4 mm2, tipo di montaggio: Montaggio diretto con flangia, colore: arancione
Categorie:
- morsetti di giunzione > Staffa terminale per canalina
- PHOENIX_CONTACT > BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
Prezzo totale: 83,30 €
Prezzo unitario: 1,666 €
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).
Calcola prezzo per quantità
| Quantità | Prezzo |
|---|---|
Scadenza standard: 2-3 settimane.
- Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
DETTAGLI
Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Minimorsetto |
| Numero collegamenti | 4 |
| Numero di file | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
Dati di collegamento
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 2,5 mm² |
| 1. piano | |
| Lunghezza di spelatura | 8 mm |
| Calibro a tampone | A3 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,08 mm² ... 4 mm² |
| Sezione conduttore AWG | 28 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,08 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 28 ... 14 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² |
| Corrente nominale | 24 A |
| Corrente di carico massima | 30 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale | 800 V |
| Sezione nominale | 2,5 mm² |
| Attacco a norma | IEC/EN 60079-7 |
Dati EX
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 G Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 3024177 D-MZB 1,5 |
| 3024180 D-MSB 1,5-F | |
| 1204517 SZF 1-0,6X3,5 | |
| Lista ponticelli | Ponticello a pettine / ESB 2-MZDB / 3029703 |
| Dati di ponticellamento | 21 A / 2,5 mm² |
| Aumento di temperatura Ex | 40 K (21,3 A / 2,5 mm²) |
| Tensione di isolamento di dimensionamento per montaggio su guide DIN | 630 V |
| Tensione di isolamento di dimensionamento per montaggio diretto su superficie di montaggio | 500 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Tensione di dimensionamento per montaggio su guide DIN | 690 V |
| Tensione di dimensionamento per montaggio diretto su superficie di montaggio | 550 V |
| Corrente nominale | 21 A |
| Corrente di carico massima | 26 A |
| Resistività di massa | 0,87 mΩ |
| Dati di collegamento Ex Generalità | |
| Sezione nominale | 2,5 mm² |
| Sezione di dimensionamento AWG | 14 |
| Dati di collegamento conduttori rigidi | 0,08 mm² ... 4 mm² |
| Dati di collegamento AWG | 28 ... 12 |
| Dati di collegamento conduttori flessibili | 0,08 mm² ... 2,5 mm² |
| Dati di collegamento AWG | 28 ... 14 |
Dimensioni
| Larghezza | 10,4 mm |
| Spessore della piastra terminale | 4 mm |
| Altezza | 32 mm |
| Profondità | 22 mm |
Indicazioni materiale
| Colore | arancione (RAL 2003) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | Sì |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-1 |
| IEC/EN 60079-7 |
Montaggio
| Tipo di montaggio | Montaggio diretto con flangia |
ETIM for 3244287 Morsetti di giunzione (EC000897)
Nome caratteristica
Valore caratteristica
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.08 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.08 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica24 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica800 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a molla
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a molla
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica2
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica10.4 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica32 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica22 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicaarancione
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
