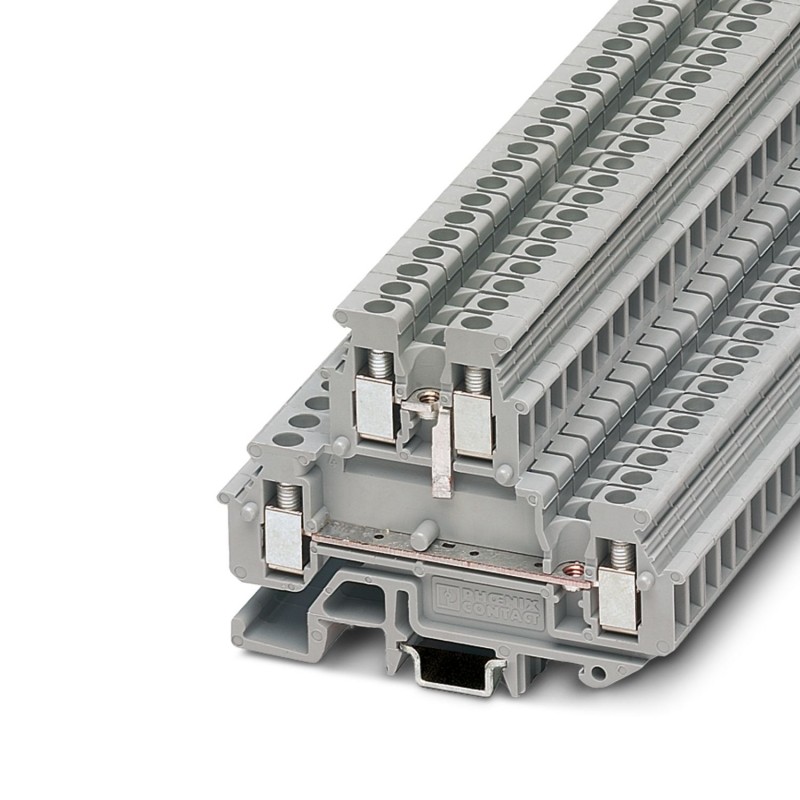

MBKKB 2,5-BE 1414103 PHOENIX CONTACT Minimorsetto passante
MBKKB 2,5-BE
1414103
PHOENIX_CONTACT
50
Minimorsetto passante
Mini-morsettiera, Larghezza massima dei componenti da saldare: 4 mm, per il montaggio di componenti autoselezionanti, tensione nominale: 500 V, corrente nominale: 24 A, 1° e 2° piano, tipo di collegamento: Collegamento a vite, Dimensionamento sezione: 2,5 mm², sezione: 0,2 mm² - 4 mm², montaggio: NS 15, NS 35/7,5, NS 35/15, colore: grigio
Minimorsetto passante, Larghezza massima del componente da saldare: 4 mm, per il montaggio di componenti selezionabili a piacere, tensione nominale: 500 V, corrente nominale: 24 A, 1. e 2. piano, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 2,5 mm2, sezione: 0,2 mm2 - 4 mm2, montaggio: NS 15, NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > morsetto
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il funzionamento | Larghezza massima del componente da saldare: 4 mm |
| Tipo di prodotto | Minimorsetto |
| Numero di poli | 2 |
| Numero collegamenti | 4 |
| Numero di file | 2 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 2,5 mm² |
| 1. e 2. piano | |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 ... 0,6 Nm |
| Lunghezza di spelatura | 7 mm |
| Calibro a tampone | A3 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 14 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 2,5 mm² |
| Sezione con ponticello a pettine rigido | 2,5 mm² |
| Sezione con ponticello a pettine flessibile | 2,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1,5 mm² |
| Corrente nominale | 24 A |
| Corrente di carico massima | 24 A (con una sezione conduttore di 2,5 mm²) |
| Tensione nominale | 500 V (Il dato si riferisce alla rigidità dielettrica verso i morsetti o la guida di supporto contigui) |
| Sezione nominale | 2,5 mm² |
| Larghezza | 5,2 mm |
| Spessore della piastra terminale | 2,5 mm |
| Altezza | 62 mm |
| Profondità su NS 15 | 47,5 mm |
| Profondità su NS 35/7,5 | 48 mm |
| Profondità su NS 35/15 | 55,5 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V2 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | NS 15 |
| NS 35/7,5 | |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 500 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di piani (EF002659) | 2 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| piani interni esclusi con ponte (EF002661) | No |
| modo di montaggio (EF000003) | guida DIN 15 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| larghezza (EF000008) | 5.2 mm |
| altezza (EF000040) | 62 mm |
| profondità (EF000049) | 47.5 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-1414103-MBKKB 2,5-BE | 102 Kbytes |
|
