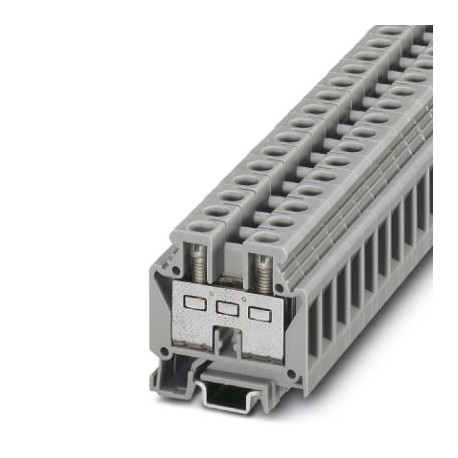

MBK 6/E 0552024 PHOENIX CONTACT Minimorsetto passante
MBK 6/E
0552024
PHOENIX_CONTACT
50
Minimorsetto passante
Minimorsettiera, tensione nominale: 500 V, corrente nominale: 41 A, numero di collegamenti: 2, tipo di collegamento: Collegamento a vite, 1° piano, Sezione dimensionale: 6 mm², sezione: 0,5 mm² - 10 mm², classe di montaggio: NS 15, colore: grigio
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 0552024 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1261 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 528 (C_1_2017) |
| GTIN | 4017918002893 |
| Peso per pezzo (confezione esclusa) | 13,024 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Potenziali | 1 |
| Sezione nominale | 6 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,31 W |
| Corrente di carico massima | 57 A (con una sezione conduttore di 10 mm²) |
| Corrente nominale IN | 41 A |
| Tensione nominale UN | 500 V |
| Parete laterale aperta | Sì |
| Specifica di prova protezione antinfortunistica | IEC 60529:1989-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 7,3 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,89 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 0,5 mm2/0,3 kg |
| 6 mm2/1,4 kg | |
| 10 mm2/2 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 0,5 mm² |
| Valore nominale forza d'estrazione | 20 N |
| Prova di trazione sezione del conduttore | 6 mm² |
| Valore nominale forza d'estrazione | 80 N |
| Prova di trazione sezione del conduttore | 10 mm² |
| Valore nominale forza d'estrazione | 90 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 15 |
| Valore nominale | 5 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 3,2 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 6 mm² |
| Corrente di breve durata | 0,72 kA |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 10 mm² |
| Corrente di breve durata | 1,2 kA |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 125 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -40 °C |
Dimensioni
| Larghezza | 8,2 mm |
|---|---|
| Spessore della piastra terminale | 1,5 mm |
| Lunghezza | 35 mm |
| Altezza NS 15 | 36 mm |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 8 |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Sezione min. conduttore flessibile AWG | 20 |
| Sezione max. del conduttore flessibile AWG | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 6 mm² |
| Sezione con ponticello a innesto rigido max. | 6 mm² |
| Sezione con ponticello a innesto flessibile max. | 4 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 2,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 2,5 mm² |
| Attacco a norma | IEC/EN 60079-7 |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 8 |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A5 |
| Filettatura | M4 |
| Coppia min. | 1,5 Nm |
| Coppia max. | 1,8 Nm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0 27141123 eCl@ss 4.1 27141123 eCl@ss 5.0 27141120 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141120 eCl@ss 8.0 27141120 eCl@ss 9.0 27141120
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-0552024-MBK 6/E | 113 Kbytes |
|
