PHOENIX_CONTACTBORNASMBK 5 1415018 PHOENIX CONTACT Minimorsetto passante, Collegamento: Connessione a vite, Sezione:0,2 mm²

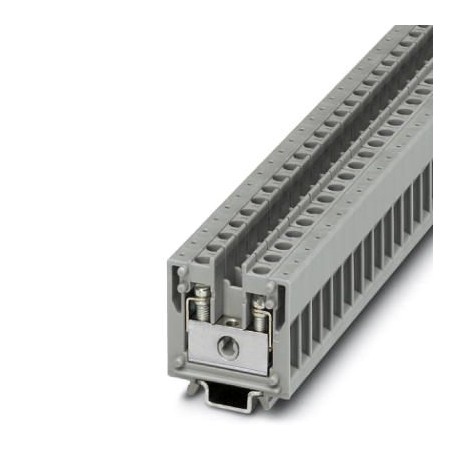

PHOENIX_CONTACT MBK 5 1415018 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MBK 5 1415018 PHOENIX CONTACT Minimorsetto passante, Collegamento: Connessione a vite, Sezione:0,2 mm²

Riferimento: MBK 5

Codice: 1415018

Produttore: PHOENIX_CONTACT

Descrizione:

Minimorsetto passante, Collegamento: Connessione a vite, Sezione:0,2 mm²
Mini morsettiera, tensione nominale: 500 V, corrente nominale: 32 A, numero di collegamenti: 2, tipo di collegamento: Collegamento a vite, 1° piano, Sezione di dimensionamento: 4 mm², sezione: 0,2 mm² - 4 mm², classe di installazione: NS 15, colore: grigio

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Generalità

Numero di piani1
Numero collegamenti2
Sezione nominale4 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0

Generalità

Tensione impulsiva di dimensionamento6 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Attacco a normaIEC 60947-7-1
Corrente di carico massima32 A (per sezione conduttore 4 mm²)
Corrente nominale IN32 A
Tensione nominale UN500 V
Parete laterale apertaja

Dimensioni

Larghezza6,2 mm
Spessore della piastra terminale2,5 mm
Lunghezza28 mm
Altezza NS 1532 mm

Dati di collegamento

NotaPunto di connessione
CollegamentoConnessione a vite
Attacco a normaIEC 60947-7-1
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.4 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.4 mm²
Sezione min. conduttore flessibile AWG24
Sezione max. del conduttore flessibile AWG12
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.4 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.2,5 mm²
Sezione con ponticello a innesto rigido max.4 mm²
Sezione con ponticello a innesto flessibile max.2,5 mm²
2 conduttori stesso diametro, rigidi min.0,2 mm²
2 conduttori stesso diametro, rigidi max.1,5 mm²
2 conduttori stesso diametro, flessibili min.0,2 mm²
2 conduttori stesso diametro, flessibili max.1,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.2,5 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min.0,25 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max.1,5 mm²
Sezione con ponticello a innesto rigido max.4 mm²
Sezione con ponticello a innesto flessibile max.2,5 mm²
Lunghezza di spelatura8 mm
Calibro a tamponeA4
FilettaturaM3
Coppia min.0,6 Nm
Coppia max.0,8 Nm
