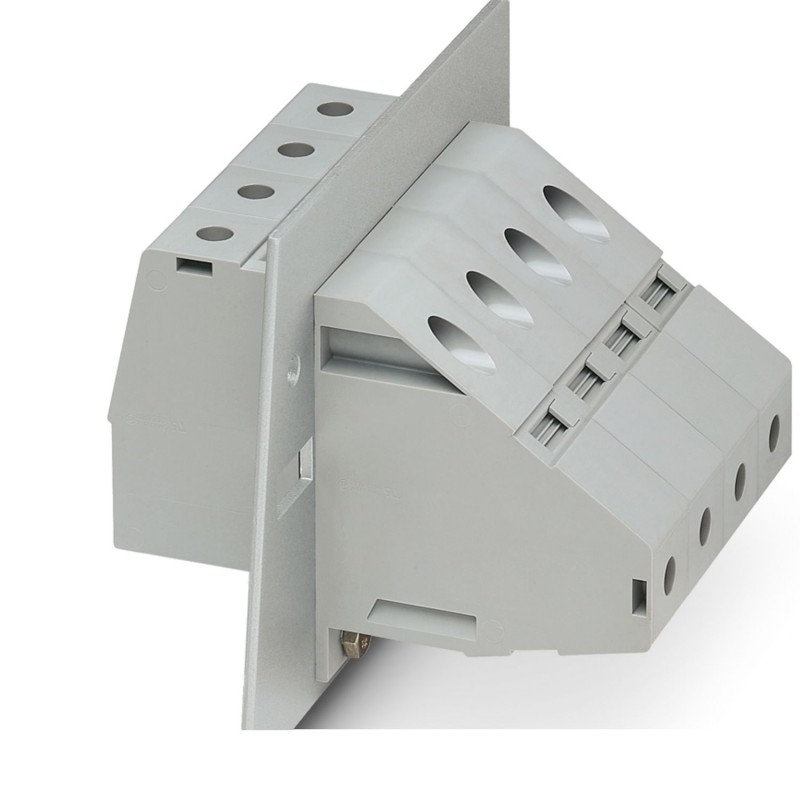

HDFKV 95-F 0709673 PHOENIX CONTACT Morsetto passaparete
HDFKV 95-F
0709673
PHOENIX_CONTACT
10
Morsetto passaparete
Morsettiera, tipo di collegamento: Collegamento a vite con capsula di trazione, Collegamento a vite con capsula di trazione, numero di poli: 1, corrente di carica: 232 A, sezione: 25 mm² - 95 mm², direzione di collegamento del conduttore rispetto alla direzione della spina: -90 °, larghezza: 25 mm
Morsetto d'esecuzione, tipo di connessione: Connessione a vite con gabbia, Connessione a vite con gabbia, numero poli: 1, corrente di carico: 232 A, sezione: 25 mm2 - 95 mm2, direzione di connessione del conduttore alla direzione di inserzione: -90 °, larghezza: 25 mm, colore: grigio
morsetti di giunzione > morsetto passante
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto d'esecuzione |
| Famiglia di prodotti | HDFKV 95 |
| Numero di poli | 1 |
| Passo | 25 mm |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Numero dei potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Corrente nominale IN | 232 A |
| Tensione nominale UN | 1000 V (per pareti in metallo da 1 mm... 2,5 mm) |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tecnologia di connessione | |
| Sistema di connettori | HDFK 95 |
| Sezione nominale | 95 mm² |
| Connessione conduttori esterno | |
| Collegamento | Connessione a vite con gabbia |
| Direzione di connessione del conduttore alla direzione di inserzione | -90 ° |
| Sezione conduttore rigida | 25 mm² ... 95 mm² |
| Sezione conduttore flessibile | 35 mm² ... 95 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 35 mm² ... 95 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 35 mm² ... 95 mm² |
| 2 conduttori di sezione identica rigidi | 16 mm² ... 35 mm² |
| 2 conduttori di sezione identica flessibili | 16 mm² ... 35 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 16 mm² ... 35 mm² |
| Calibro a tampone | B12 |
| Lunghezza del tratto da spelare | 27 mm |
| Coppia di serraggio | 15 Nm ... 20 Nm |
| Connessione conduttori interno | |
| Collegamento | Connessione a vite con gabbia |
| Direzione di connessione del conduttore alla direzione di inserzione | -90 ° |
| Sezione conduttore rigida | 25 mm² ... 95 mm² |
| Sezione conduttore flessibile | 35 mm² ... 95 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 35 mm² ... 95 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 35 mm² ... 95 mm² |
| 2 conduttori di sezione identica rigidi | 16 mm² ... 35 mm² |
| 2 conduttori di sezione identica flessibili | 16 mm² ... 35 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 16 mm² ... 35 mm² |
| Calibro a tampone | B12 |
| Lunghezza del tratto da spelare | 27 mm |
| Coppia di serraggio | 15 Nm ... 20 Nm |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnato |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | grigio (7042) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | • Il prodotto deve essere installato e utilizzato esclusivamente da personale qualificato in campo elettrotecnico. Per riconoscere ed evitare pericoli, il personale qualificato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica. |
| • Osservare i dati tecnici qui elencati e la documentazione disponibile alla voce "Download". Nell'area download troverete informazioni importanti come istruzioni di montaggio, disegni tecnici e dati 3D. | |
| • L'area a imbuto per l'introduzione dei cavi non presenta protezioni per le dita. Collegare o scollegare il morsetto solo ed esclusivamente in assenza di tensione. Per garantire la protezione contro i contatti accidentali devono essere adottate misure adeguate. | |
| Disegno quotato |  |
| Passo | 25 mm |
| Larghezza [w] | 25 mm |
| Altezza [h] | 96 mm |
| Misure esterne | |
| Larghezza [w] | 25 mm |
| Altezza [h3] | 96 mm |
| Lunghezza [l1] | 78,7 mm |
| Misure interne | |
| Larghezza [w] | 25 mm |
| Altezza [h4] | 74 mm |
| Lunghezza [l2] | 45 mm |
| Distanze di isolamento in aria e superficiale 1. Coordinazione di isolamento | |
| Applicazione | Parete metallica 1,0 mm ... 2,5 mm |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 12,5 mm |
| Distanze di isolamento in aria e superficiale 2. Coordinazione di isolamento | |
| Applicazione | Parete in metallo > 2,5 mm ... 5,0 mm |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 800 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 10 mm |
| Distanze di isolamento in aria e superficiale 3. Coordinazione di isolamento | |
| Applicazione | Parete in metallo > 5,0 mm ... 6,0 mm |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 690 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 8 mm |
| Distanze di isolamento in aria e superficiale 4. Coordinazione di isolamento | |
| Applicazione | Parete in plastica 1,0 ... 6,0 mm |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 12,5 mm |
| Confezione | confezionato nel cartone |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-0709673-HDFKV 95-F | 128 Kbytes |
|
