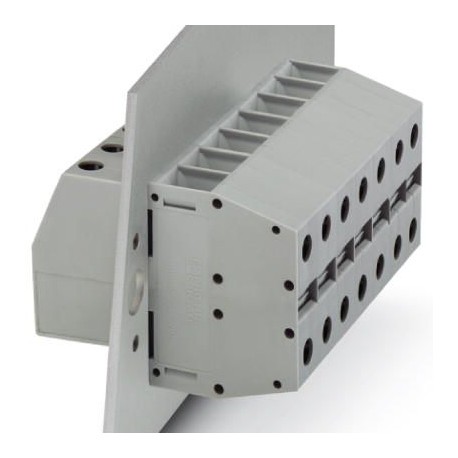

HDFKV 25-TWIN 0709563 PHOENIX CONTACT Morsetto passaparete, Collegamento: Connessione a vite, Corrente di ca..
HDFKV 25-TWIN
0709563
PHOENIX_CONTACT
25
Morsetto passaparete
morsetti di giunzione > morsetto passante
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 0709563 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | AABFDA - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 623 (C_1_2013) |
| GTIN | 4017918117061 |
| Peso per pezzo (confezione esclusa) | 91,500 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | GR (Grecia) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 25 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Corrente di carico massima | 125 A |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 101 A (La massima corrente di carico ammissibile non deve superare la corrente cumulativa dei conduttori collegati) |
| Corrente di carico massima | 125 A |
| Tensione nominale UN | 500 V |
| Parete laterale aperta | No |
| N. poli | 1 |
Dati di collegamento
| Nota | Staffa |
|---|---|
| Lato collegamenti | Piano 1 esterno 1 |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 6 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore flessibile min. | 10 mm² |
| Sezione conduttore flessibile max. | 25 mm² |
| Sezione trasversale conduttore AWG min. | 10 |
| Sezione trasversale conduttore AWG max. | 2 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 4 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 25 mm² |
| 2 conduttori stesso diametro, rigidi min. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 10 mm² |
| 2 conduttori stesso diametro, flessibili min. | 4 mm² |
| 2 conduttori stesso diametro, flessibili max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 10 mm² |
| Lunghezza di spelatura | 19 mm |
| Calibro a tampone | B8 |
| Filettatura | M5 |
| Coppia min. | 4 Nm |
| Coppia max. | 4,5 Nm |
| Collegamento | Connessione a vite |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141134 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27141134 eCl@ss 9.0 27141134
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0709563-HDFKV 25-TWIN | 126 Kbytes |
|
