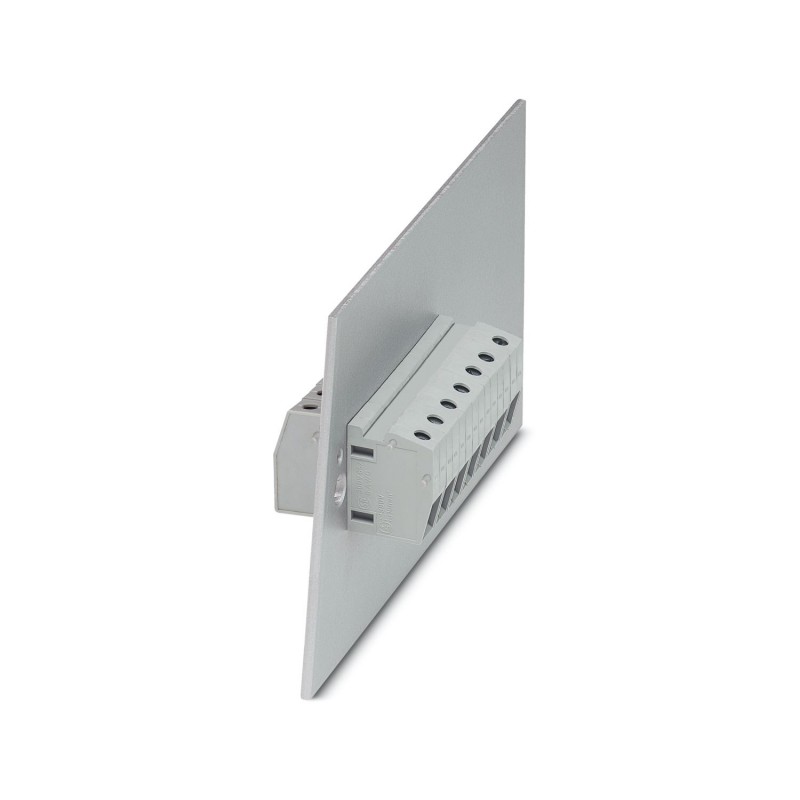

HDFK 10/Z 0709754 PHOENIX CONTACT Morsetto passaparete, Collegamento: Connessione a vite, Corrente di carico..
HDFK 10/Z
0709754
PHOENIX_CONTACT
50
Morsetto passaparete, Collegamento: Connessione a vite, Corrente di carico: 76 A, Sezione: 0,5 mm²
Morsettiera a parete, tipo di collegamento: Collegamento a vite con capsula di trazione, Collegamento a vite con capsula di trazione, numero di poli: 1, corrente di carica: 57 A, sezione: 0,5 mm² - 16 mm², direzione di collegamento del conduttore rispetto alla direzione della spina: 0 °, larghezza: 10,1 mm
Morsetto d'esecuzione, tipo di connessione: Connessione a vite con gabbia, Connessione a vite con gabbia, numero poli: 1, corrente di carico: 57 A, sezione: 0,5 mm2 - 16 mm2, direzione di connessione del conduttore alla direzione di inserzione: 0 °, larghezza: 10,1 mm, colore: grigio
morsetti di giunzione > morsetto passante
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Morsetto d'esecuzione |
| Famiglia di prodotti | HDFK 10 |
| Numero di poli | 1 |
| Passo | 10,1 mm |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Numero dei potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 09 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Corrente nominale IN | 57 A |
| Tensione nominale UN | 400 V (per pareti in metallo da 1 mm... 2,5 mm) |
| Tensione di dimensionamento (III/3) | 400 V |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione di dimensionamento (III/2) | 500 V |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Dati di collegamento
| Tecnologia di connessione | |
| Sistema di connettori | HDFK 10 |
| Sezione nominale | 10 mm² |
| Connessione conduttori esterno | |
| Collegamento | Connessione a vite con gabbia |
| Direzione di connessione del conduttore alla direzione di inserzione | 0 ° |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 10 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 10 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,5 mm² ... 10 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 4 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,5 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 6 mm² |
| Calibro a tampone | B6 |
| Lunghezza del tratto da spelare | 10 mm |
| Coppia di serraggio | 1,5 Nm ... 1,8 Nm |
| Connessione conduttori interno | |
| Collegamento | Connessione a vite con gabbia |
| Direzione di connessione del conduttore alla direzione di inserzione | 0 ° |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 10 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 10 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,5 mm² ... 10 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 4 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,5 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 6 mm² |
| Calibro a tampone | B6 |
| Lunghezza del tratto da spelare | 10 mm |
| Coppia di serraggio | 1,5 Nm ... 1,8 Nm |
Indicazioni materiale
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnato |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | grigio (7042) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Note
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | • Il prodotto deve essere installato e utilizzato esclusivamente da personale qualificato in campo elettrotecnico. Per riconoscere ed evitare pericoli, il personale qualificato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica. |
| • Osservare i dati tecnici qui elencati e la documentazione disponibile alla voce "Download". Nell'area download troverete informazioni importanti come istruzioni di montaggio, disegni tecnici e dati 3D. | |
| • L'area a imbuto per l'introduzione dei cavi non presenta protezioni per le dita. Collegare o scollegare il morsetto solo ed esclusivamente in assenza di tensione. Per garantire la protezione contro i contatti accidentali devono essere adottate misure adeguate. | |
| Non sussiste alcun contatto elettrico con la custodia. Stabilire la messa a terra di protezione per le varianti di colore verde-giallo e gli articoli contrassegnati con PE. | |
Dimensioni
| Disegno quotato |  |
| Passo | 10,1 mm |
| Larghezza [w] | 10,1 mm |
| Misure esterne | |
| Altezza [h3] | 28,5 mm |
| Lunghezza [l1] | 18,1 mm |
| Misure interne | |
| Altezza [h4] | 31 mm |
| Lunghezza [l2] | 24,5 mm |
Controlli meccanici
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,5 mm² / rigido / > 20 N |
| 0,5 mm² / flessibile / > 20 N | |
| 16 mm² / rigido / > 100 N | |
| 10 mm² / flessibile / > 90 N | |
Controlli elettrici
| Test temperatura ambientale | |
| Specifica di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Resistenza alla corrente di breve durata | |
| Specifica di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Distanze di isolamento in aria e superficiale 1. Coordinazione di isolamento | |
| Applicazione | Parete metallica 1,0 mm ... 2,5 mm |
| Specifica di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 400 V |
| Tensione impulsiva nominale (III/3) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 5,5 mm |
| Tensione di isolamento di nominale (III/2) | 500 V |
| Tensione impulsiva nominale (III/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 5,5 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 5,5 mm |
| Distanze di isolamento in aria e superficiale 2. Coordinazione di isolamento | |
| Applicazione | Parete in metallo > 2,5 mm ... 4,0 mm |
| Specifica di prova | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione impulsiva nominale (III/3) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 3,2 mm |
| Tensione di isolamento di nominale (III/2) | 250 V |
| Tensione impulsiva nominale (III/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 3 mm |
| Tensione di isolamento di nominale (II/2) | 500 V |
| Tensione impulsiva nominale (II/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 3 mm |
| Distanze di isolamento in aria e superficiale 3. Coordinazione di isolamento | |
| Applicazione | Parete in plastica |
| Specifica di prova | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 500 V |
| Tensione impulsiva nominale (III/3) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 6,3 mm |
| Tensione di isolamento di nominale (III/2) | 500 V |
| Tensione impulsiva nominale (III/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 5,5 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 5,5 mm |
| Distanze di isolamento in aria e superficiale 4. Coordinazione di isolamento | |
| Applicazione | Parete in plastica con DP-HDFK 10-5,5 |
| Specifica di prova | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 800 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 10 mm |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva nominale (III/2) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 8 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 8 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 8 mm |
Condizioni ambientali e della vita elettrica
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 960 °C |
| Durata di applicazione | 30 s |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Informazioni sull'imballaggio
| Confezione | confezionato nel cartone |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-0709754-HDFK 10/Z | 104 Kbytes |
|
