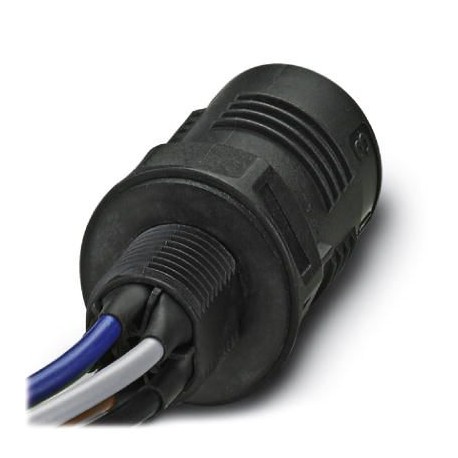

QPD W 4PE2,5 M25 0,5 BK 1582565 PHOENIX CONTACT Passaparete
QPD W 4PE2,5 M25 0,5 BK
1582565
PHOENIX_CONTACT
Passaparete
Passante, collegamento QUICKON, numero di poli: 4+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, nero, senza dado QUICKON, filettatura di montaggio: M25, Conduttori singoli (saldati), 2,5 mm², conduttori tagliati in modo che rimangano piatti, lunghezza del cavo: 0,5 m
sistemi a innesto per impianti di edifici > raccordo per apparecchi per installazione con innesto integrato
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1582565 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF6ACB - |
| Pagina catalogo | Pagina 478 (C_2_2017) |
| GTIN | 4046356661980 |
| Peso per pezzo (confezione esclusa) | 111,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Generalità
| Tipo | QPD 5x2,5 |
|---|---|
| Lungh. cavo | 0,5 m |
| Colore | nero |
| Tipo di bloccaggio | Bloccaggio a vite |
| Tecnica di connessione | Attacco QUICKON |
| Collegamento | Connessione IDC |
| N. poli | 5 |
| Nota numero di poli | 4+PE |
| Apertura chiave dadi | 27 mm |
| Coppia di serraggio dadi | 10 Nm |
| Coppia di serraggio controdadi | 5 Nm |
| Apertura chiave controdadi | 30 mm |
| Numero collegamenti | 10 |
| Sezione conduttore flessibile min. | 1 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 1 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 16 |
| Sezione trasversale conduttore AWG max. | 14 |
Cavo
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 classe da 1 a 6 / min. 0,15 mm |
|---|---|
| Materiale isolante dei fili | PVC / PE / TPE / gomma |
| Diametro cavo isolamento compreso | 2 mm ... 3,8 mm |
| Diametro esterno conduttore | 6 mm ... 10 mm |
| Sezione del conduttore | 2,5 mm² |
| Colori filo | nero, marrone, grigio, blu, verde/giallo |
| Polarità | 1, 2, 3, N, PE |
Condizioni ambientali
| Grado di protezione | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
Dati elettrici
| Corrente nominale IN | 20 A |
|---|---|
| Corrente di dimensionamento | 20 A |
| Tensione di dimensionamento (III/3) | 690 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
Dati materiale
| Materiale contatto | Cu |
|---|---|
| Materiale superficie contatti | argentato |
| Materiale inserto portacontatti | PA |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF000228) | 690 V |
| corrente nominale (EF000227) | 20 A |
| numero di poli (EF001391) | 5 |
| grado di protezione (IP) (EF005474) | IP66 |
| quota di collegamento filettatura (EF004756) | M25 |
| numero di collegamenti per ogni polo (EF006769) | 1 |
| marcatura del polo (EF006771) | altro |
| codifica meccanica (EF002910) | Sì |
| colore della codifica/dell'inserto di contatto (EF006772) | nero |
| colore dell'elemento adattatore separato (EF008312) | senza adattatore |
| colore della scatola (EF000136) | nero |
| materiale della scatola (EF001596) | poliammide (PA) |
| senza alogeni (EF000025) | No |
| trattamento superficiale (EF002558) | argentato |
| lunghezza (EF001438) | 70.1 mm |
| altezza (EF000040) | 33.4 mm |
| larghezza (EF000008) | 33.4 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1582565-QPD W 4PE2,5 M25 0,5 BK | 124 Kbytes |
|
