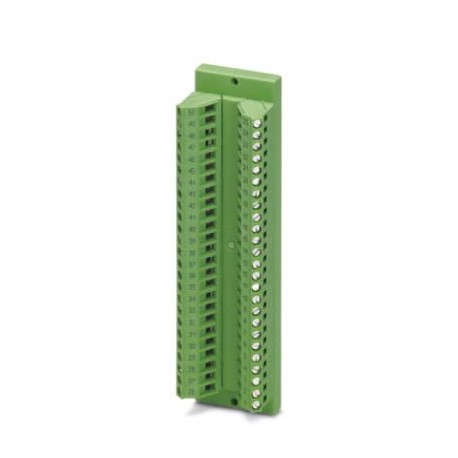

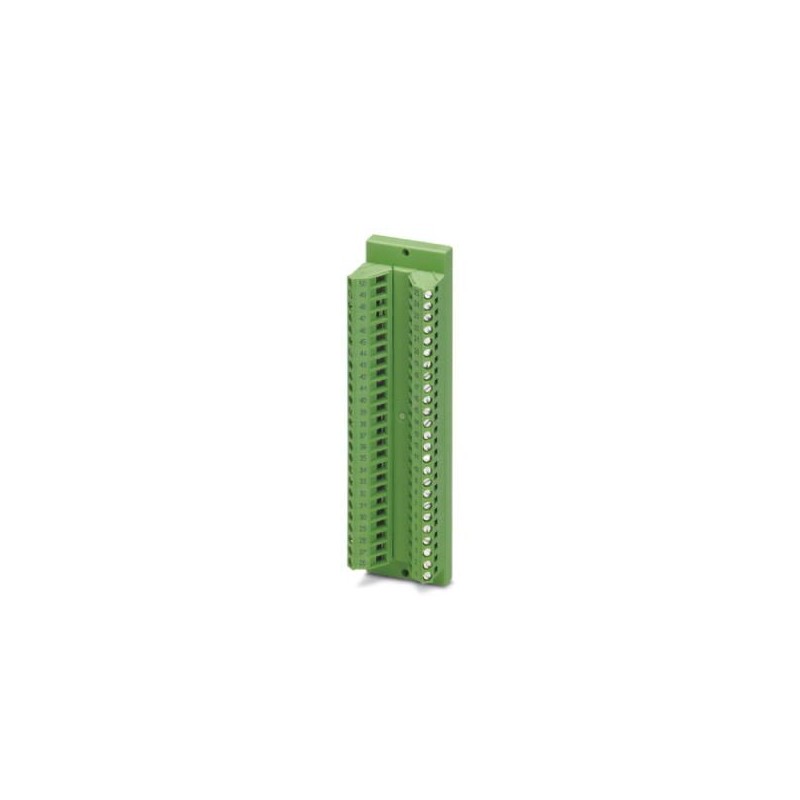

DFLK-D50 SUB/S 2291286 PHOENIX CONTACT Modulo d’interfaccia
DFLK-D50 SUB/S
2291286
PHOENIX_CONTACT
5
Prodotto su richiesta, non accetta il ritorno.
Modulo d’interfaccia
Il modulo passante VARIOFACE effettua un collegamento 1:1 tra i morsetti di collegamento a vite a innesto e un connettore D-miniaturizzato (n. 50 poli). Non è disponibile uno shunt di massa separato.
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2291286 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | CK2225 - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 575 (C_5_2017) |
| GTIN | 4017918058333 |
| Peso per pezzo (confezione esclusa) | 146,528 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Tensione d’esercizio max. ammessa | 25 V AC |
|---|---|
| 60 V DC | |
| Corrente max. ammessa (per segnale) | 2,5 A |
| Corrente max. ammessa (tutti i segnali) | 50 A |
| N. poli | 50 |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Grado di protezione | IP20 |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Attacco a norma | IEC / EN |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio D-SUB |
| Numero collegamenti | 1 |
| N. poli | 50 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| DIN EN 50178 | |
| Tensione di isolamento nominale | 125 V |
| Tensione impulsiva di dimensionamento | 1,2 kV (Isolamento funzionale) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | D-Sub |
| numero di poli (EF001391) | 50 |
| tensione nominale (EF000228) | 30 V |
| corrente nominale (EF000227) | 2.5 A |
| profondità (EF000049) | 33.07 mm |
| larghezza (EF000008) | 39.88 mm |
| altezza (EF000040) | 143.4 mm |
| modo di montaggio (EF000003) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2291286-DFLK-D50 SUB/S | 202 Kbytes |
|
