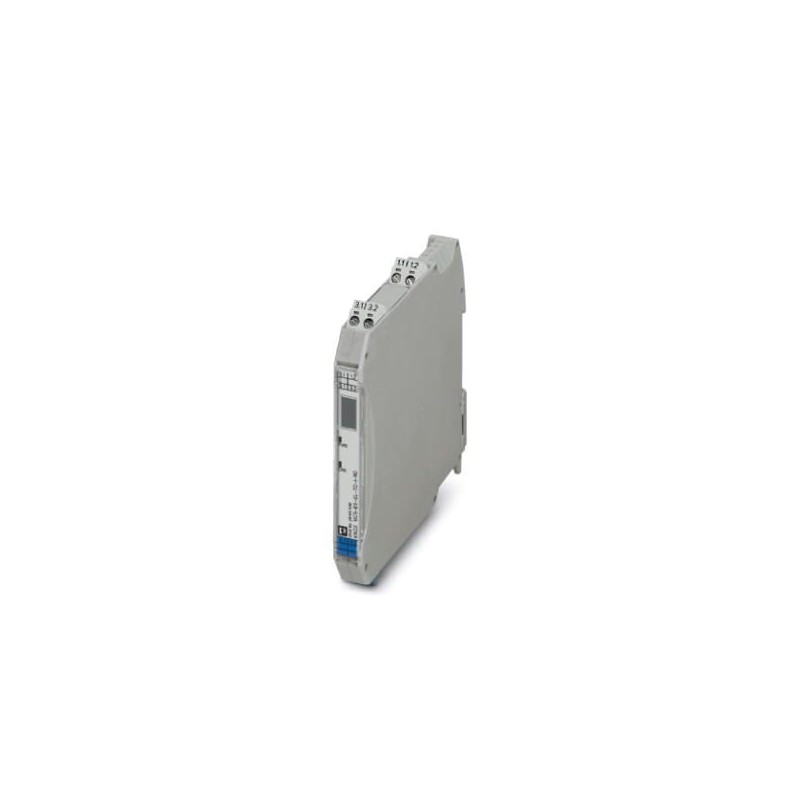

MACX MCR-EX-SL-TC-I-NC 2865586 PHOENIX CONTACT Convertitore di temperatura
MACX MCR-EX-SL-TC-I-NC
2865586
PHOENIX_CONTACT
Convertitore di temperatura
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2865586 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3121 - |
| Pagina catalogo | Pagina 146 (C_5_2017) |
| GTIN | 4046356160513 |
| Peso per pezzo (confezione esclusa) | 176,100 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Posizione di montaggio a piacere) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Dati di ingresso
| Ingresso | a sicurezza intrinseca |
|---|---|
| Tipi di sensori utilizzabili (TC) | E, J, K, N secondo IEC / EN 60584, L secondo DIN 43760 |
| Intervallo di misurazione temperatura | -250 °C ... 1372 °C (Range a seconda del tipo di sensore) |
| Campo segnale in ingresso | -20 mV ... 70 mV |
| Range di misurazione | min. 50 K con termocoppie, 3 mV con sorgenti mV |
Dati di uscita
| Uscita segnale | Uscita in corrente |
|---|---|
| Configurabile/Programmabile | sì |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carico/carico di uscita uscita di corrente | ≤ 500 Ω |
| Ripple d'uscita (corrente) | < 50 µASS |
| Comportamento in caso di guasto sensore | secondo NE 43 o liberamente definibile |
| Configurabile/Programmabile | no |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Max. corrente assorbita | < 40 mA (24 V DC) |
| Potenza dissipata | < 1 W |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Collegamento | Connessione a vite |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Generalità
| Numero di canali | 1 |
|---|---|
| Coefficiente termico tipico | 0,01 %/K |
| Errore punto freddo tipico | ± 1 K |
| Tempo di risposta (0-99%) | tip. 700 ms |
| ≤ 1100 ms | |
| Zero | ± 5 % |
| Zero / Span | ± 5 % |
| Segnalazione stato | LED verde (tensione di alimentazione, PWR) |
| LED rosso, lampeggiante 2,4 Hz (errore di linea, sensore sull'ingresso o sull'uscita, ERR) | |
| LED rosso, lampeggiante 1,2 Hz (funzionamento di servizio, ERR) | |
| LED rosso, acceso fisso su (errore modulo, ERR) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissioni | EN 61000-6-4 |
| Materiale custodia | PA 6.6-FR |
| Colore | grigio |
| Denominazione | Ingresso/uscita/alimentazione |
| Separazione galvanica | 300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensione di prova) | |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | ingresso/alimentazione |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA ic [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA ic [ia Ga] IIC T4 Gc | |
| UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
Dati tecnici di sicurezza
| Safety Integrity Level (SIL) | 2 |
|---|---|
| Max. tensione d’uscita Uo | 6 V |
| Max. corrente in uscita Io | 4,7 mA |
| Max. potenza in uscita Po | 7 mW |
| Gruppo | IIC |
| Max. induttività esterna Lo | 100 mH |
| Max. capacità esterna Co | 1,5 µF |
| Gruppo | IIC |
| Max. induttività esterna Lo | 10 mH |
| Max. capacità esterna Co | 1,9 µF |
| Gruppo | IIC |
| Max. induttività esterna Lo | 1 mH |
| Max. capacità esterna Co | 2,7 µF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 100 mH |
| Max. capacità esterna Co | 7 µF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 10 mH |
| Max. capacità esterna Co | 9,4 µF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 1 mH |
| Max. capacità esterna Co | 15 µF |
| Tensione massima di sicurezza Um | 253 V AC (125 V DC) |
Dati EMC
| Denominazione | Campi elettromagnetici ad alta frequenza |
|---|---|
| Norme/Disposizioni | EN 61000-4-3 |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| EN 61000-4-4 | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA ic [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA ic [ia Ga] IIC T4 Gc | |
| UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
| Gruppo | IIC |
| IIC | |
| IIC | |
| IIB | |
| IIB | |
| IIB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2865586-MACX MCR-EX-SL-TC-I-NC | 142 Kbytes |
|
