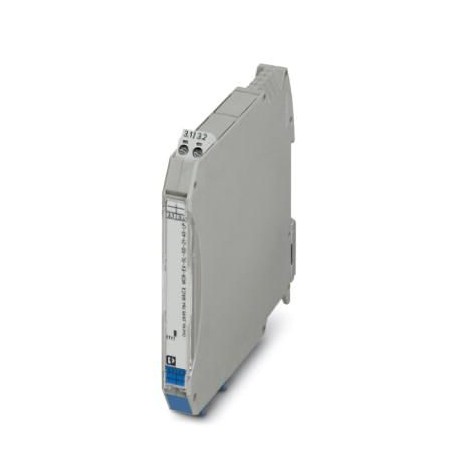

MACX MCR-EX-SL-SD-21-40-LP 2865764 PHOENIX CONTACT Modulo controllo valvole
MACX MCR-EX-SL-SD-21-40-LP
2865764
PHOENIX_CONTACT
Modulo controllo valvole
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2865764 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3142 - |
| Pagina catalogo | Pagina 163 (C_5_2017) |
| GTIN | 4046356325233 |
| Peso per pezzo (confezione esclusa) | 123,300 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C (Posizione di montaggio a piacere, osservare la curva di derating nella scheda tecnica) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Immunità ai disturbi | EN 61000-6-2 |
Dati di uscita
| Curva d'uscita: Resistenza d'uscita | 287 Ω (resistenza interna Ri) |
|---|---|
| Tempo di risposta | 20 ms |
Valvole compatibili
| Nota | Questo è un estratto di alcune possibili combinazioni tra valvole e moduli di controllo valvole. |
|---|---|
| Valvola compatibile | ASCO Coil 195 |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| Bürkert Coil AC 21 standard 700 mW / 65°C | |
| Bürkert Coil AC 21 high resistance 700 mW / 65°C | |
| Bürkert Coil AC 21 standard 900 mW / 45°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 45°C | |
| Bürkert Coil AC 21 standard 900 mW / 60°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 60°C | |
| Bürkert Coil G1 642735 standard 600 mW / 50°C | |
| Bürkert Coil G1 642735 high resistance 600 mW / 50°C | |
| Bürkert Coil G1 642735 standard 800 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Bürkert Coil G1 642735 standard 1000 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
| Hörbiger Piezo P20 381RF-NG-CPN61 30 V type | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Collegamento | Connessione a vite |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Generalità
| Numero di canali | 1 |
|---|---|
| Coefficiente termico massimo | 0,01 %/K |
| Segnalazione stato | LED giallo (stato di funzionamento / stato, si accende con circuito di commutazione in uscita attivo) |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissioni | EN 61000-6-4 |
| Materiale custodia | PA 6.6-FR |
| Colore | grigio |
| Denominazione | Uscita/ingresso |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| 300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) | |
| 2,5 kV (50 Hz, 1 min., tensione di prova) | |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB/IIA |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC/IIB/IIA |
| [Ex ia Da] IIIC | |
| Ex nA [ia IIC Ga] IIC T4 Gc | |
| UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
| SIL | 3 |
Dati tecnici di sicurezza
| Requisito di integrità | IEC 61508 - Low-Demand |
|---|---|
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 3 |
| Quantità di guasti non pericolosi (SFF) | 100 % |
| λSU | 2,84 x 10-7(284 FIT) |
| λSD | 0 |
| λDU | 0 |
| λDD | 0 |
| Possibilità di un guasto pericoloso per requisito (PFDAVG) | 0 (1 anno) |
| 0 (5 anni) | |
| 0 (10 anni) | |
| Copertura diagnostica (DC) | DCS=0 %, DCD=0 % |
| Potenza d'ingresso Pi | trascurabile |
| Induttanza interna max. Li | trascurabile |
| Capacità interna max. Ci | trascurabile |
| Max. tensione d’uscita Uo | 25,1 V |
| Max. corrente in uscita Io | 87 mA |
| Max. potenza in uscita Po | 550 mW |
| Gruppo | IIC |
| Max. induttività esterna Lo | 5 mH |
| Max. capacità esterna Co | 0,108 µF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 20 mH |
| Max. capacità esterna Co | 0,083 µF |
| Gruppo | IIA |
| Max. induttività esterna Lo | 45 mH |
| Max. capacità esterna Co | 2,93 µF |
| Tensione massima di sicurezza Um | 253 V AC (125 V DC) |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB/IIA |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC/IIB/IIA |
| [Ex ia Da] IIIC | |
| Ex nA [ia IIC Ga] IIC T4 Gc | |
| UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Gruppo | IIC |
| IIB | |
| IIA |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210120eCl@ss 6.027210120eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2865764-MACX MCR-EX-SL-SD-21-40-LP | 149 Kbytes |
|
