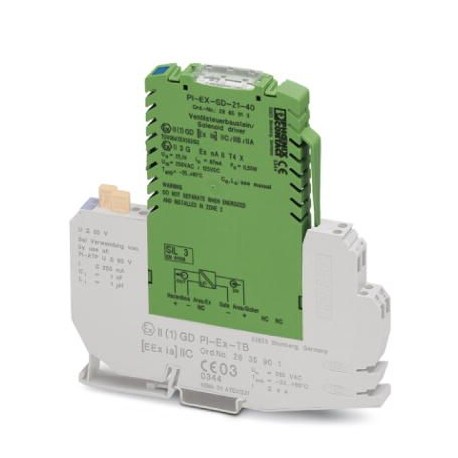

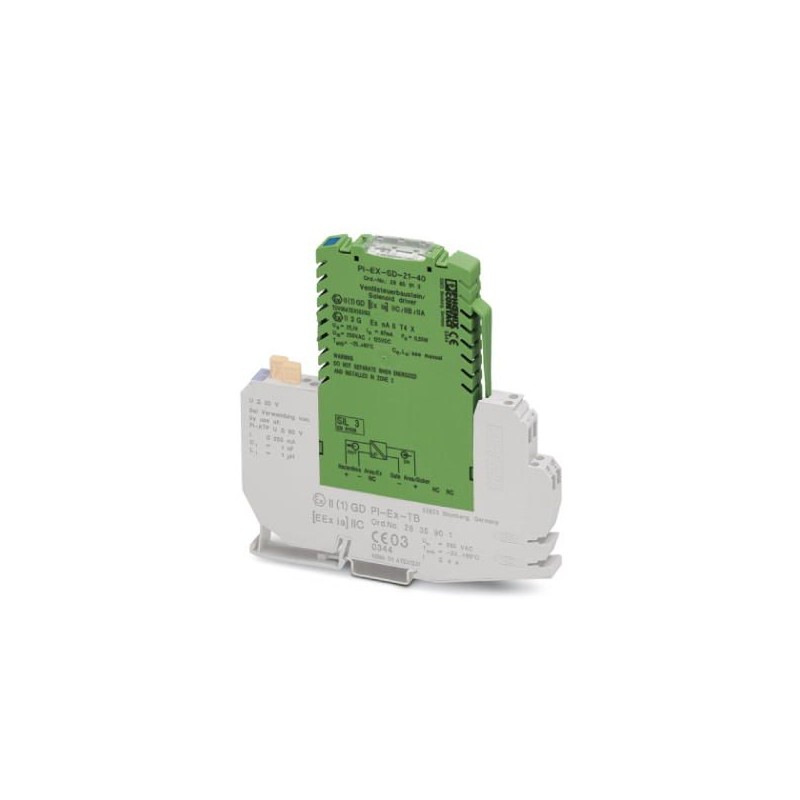

PI-EX-SD-21-40 2865913 PHOENIX CONTACT Modulo controllo valvole
PI-EX-SD-21-40
2865913
PHOENIX_CONTACT
Modulo controllo valvole
Blocco di controllo valvole Ex i, ad innesto. Per l'attivazione di valvole magnetiche a sicurezza intrinseca e componenti di allarme installati nella zona Ex, nonché di semplici apparecchi elettrici. Per gas del gruppo IIC, alimentati ad anello. Separazione galvanica.
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2865913 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3832 - |
| Pagina catalogo | Pagina 463 (IF_2009) |
| GTIN | 4046356324601 |
| Peso per pezzo (confezione esclusa) | 90,000 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (umidità dell'aria relativa, nessuna condensa) |
Dati di uscita
| Curva d'uscita: Resistenza d'uscita | 286 Ω (resistenza interna Ri) |
|---|---|
| Tempo di risposta | < 30 ms |
Valvole compatibili
| Nota | Questo è un estratto di alcune possibili combinazioni tra valvole e moduli di controllo valvole. |
|---|---|
| Valvola compatibile | ASCO Coil 195 |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| Bürkert Coil AC 21 standard 700 mW / 65°C | |
| Bürkert Coil AC 21 high resistance 700 mW / 65°C | |
| Bürkert Coil AC 21 standard 900 mW / 45°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 45°C | |
| Bürkert Coil AC 21 standard 900 mW / 60°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 60°C | |
| Bürkert Coil G1 642735 standard 600 mW / 50°C | |
| Bürkert Coil G1 642735 high resistance 600 mW / 50°C | |
| Bürkert Coil G1 642735 standard 800 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Bürkert Coil G1 642735 standard 1000 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
| Hörbiger Piezo P20 381RF-NG-CPN61 30 V type | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 |
Generalità
| Numero di canali | 1 |
|---|---|
| Coefficiente termico massimo | 0,01 %/K |
| Segnalazione stato | LED giallo (segnalazione di stato) |
| LED rosso (guasto linea) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Materiale custodia | PBT e poliammide PA non rinforzati |
| Colore | verde |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| 2,5 kV (50 Hz, 1 min., tensione di prova) | |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Sicurezza funzionale (SIL) | SIL 3 |
| SIL | 3 |
Dati tecnici di sicurezza
| Requisito di integrità | IEC 61508 - Low-Demand |
|---|---|
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 3 |
| Quantità di guasti non pericolosi (SFF) | 100 % |
| λSU | 2,84 x 10-7(284 FIT) |
| λSD | 0 |
| λDU | 0 |
| λDD | 0 |
| Possibilità di un guasto pericoloso per requisito (PFDAVG) | 0 (1 anno) |
| 0 (5 anni) | |
| 0 (10 anni) | |
| Copertura diagnostica (DC) | DCS=0 %, DCD=0 % |
| Max. tensione d’uscita Uo | 25,1 V |
| Max. corrente in uscita Io | 87 mA |
| Max. potenza in uscita Po | 550 mW |
| Gruppo | IIA |
| Max. induttività esterna Lo | 20 mH |
| Max. capacità esterna Co | 0,6 µF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 18 mH |
| Max. capacità esterna Co | 0,38 µF |
| Gruppo | IIC |
| Max. induttività esterna Lo | 0,5 mH |
| Max. capacità esterna Co | 0,082 µF |
| Tensione massima di sicurezza Um | 250 V AC (125 V DC) |
Normative e prescrizioni
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Gruppo | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
