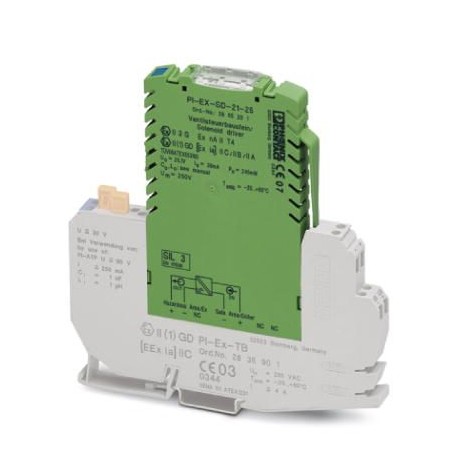

PI-EX-SD-21-25 2865201 PHOENIX CONTACT Modulo controllo valvole
PI-EX-SD-21-25
2865201
PHOENIX_CONTACT
Modulo controllo valvole
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2865201 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3832 - |
| Pagina catalogo | Pagina 462 (IF_2009) |
| GTIN | 4046356134842 |
| Peso per pezzo (confezione esclusa) | 69,610 g |
| Numero tariffa doganale | 85437090 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (umidità dell'aria relativa, nessuna condensa) |
Dati di uscita
| Curva d'uscita: Resistenza d'uscita | 654 Ω (resistenza interna Ri) |
|---|---|
| Tempo di risposta | < 30 ms |
Valvole compatibili
| Nota | Questo è un estratto di alcune possibili combinazioni tra valvole e moduli di controllo valvole. |
|---|---|
| Valvola compatibile | Norgren Herion Coil 2080 / 2082 |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
| Hörbiger Piezo P20 381RF-NG-CPN61 30 V type | |
| Samson Coil 3701-11 (6 V) | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-11 (6 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-11 (6 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 |
Generalità
| Coefficiente termico massimo | 0,01 %/K |
|---|---|
| Segnalazione stato | LED giallo (segnalazione di stato) |
| LED rosso (guasto linea) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | PBT e poliammide PA non rinforzati |
| Colore | verde |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta, a norma EN 50020 / EN 60079-11) |
| 2,5 kV (50 Hz, 1 min., tensione di prova) | |
| Conformità | CE conforme |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Sicurezza funzionale (SIL) | SIL 3 |
| SIL | 3 |
Dati tecnici di sicurezza
| Requisito di integrità | IEC 61508 - Low-Demand |
|---|---|
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 3 |
| Quantità di guasti non pericolosi (SFF) | 100 % |
| λSU | 2,84 x 10-7(284 FIT) |
| λSD | 0 |
| λDU | 0 |
| λDD | 0 |
| Possibilità di un guasto pericoloso per requisito (PFDAVG) | 0 (1 anno) |
| 0 (5 anni) | |
| 0 (10 anni) | |
| Copertura diagnostica (DC) | DCS=0 %, DCD=0 % |
| Max. tensione d’uscita Uo | 25,1 V |
| Max. corrente in uscita Io | 39 mA |
| Max. potenza in uscita Po | 245 mW |
| Gruppo | IIA |
| Max. induttività esterna Lo | 20 mH |
| Max. capacità esterna Co | 0,66 µF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 5 mH |
| Max. capacità esterna Co | 0,43 µF |
| Gruppo | IIC |
| Max. induttività esterna Lo | 0,5 mH |
| Max. capacità esterna Co | 0,093 µF |
| Tensione massima di sicurezza Um | 250 V AC (125 V DC) |
Normative e prescrizioni
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Conformità | CE conforme |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Gruppo | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2865201-PI-EX-SD-21-25 | 150 Kbytes |
|
