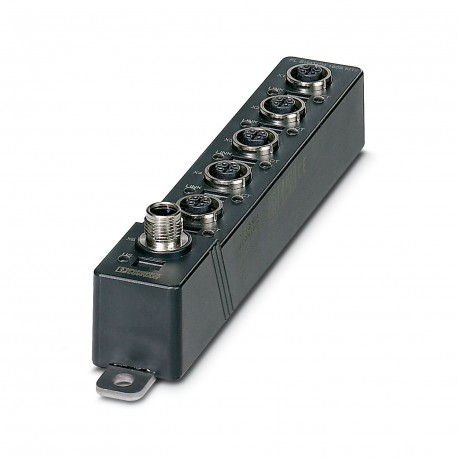

FL SWITCH 1605 M12 2700200 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH 1605 M12
2700200
PHOENIX_CONTACT
Industrial Ethernet Switch
Switch Ethernet, 5 porte Ethernet frontali in formato M12, rilevamento automatico della velocità di trasmissione dati di 10 o 100 Mbit/s, accoppiamento di segmenti di rete con diverse velocità di trasmissione, funzione autocrossing, grado di protezione IP67
Unmanaged Switch 1600, 5 Porte M12 10/100 MBit/s, grado di protezione: IP65/IP66/IP67, PROFINET Conformance-Class A
materiale d’installazione per reti di comunicazione dnt/fnt > switch di rete
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Disegno quotato |  |
| Larghezza | 30 mm |
| Altezza | 200 mm |
| Profondità | 41 mm |
| Distanza foro | 186 mm |
| Note generali | IMPORTANTE: immunità ai disturbi! In caso di montaggio su una base conduttrice, realizzate la connessione FE mediante una vite di fissaggio. In caso di montaggio su una base non conduttrice, la connessione FE avviene con una vite di fissaggio mediante un capocorda. |
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Colore | antracite |
| Materiale piastra di base | Acciaio inox (1.4301/1.4016) |
| Materiale custodia | PBT |
| Tipo di montaggio | Montaggio a parete |
| Ethernet | |
| Collegamento | M12, schermato |
| Nota sul tipo di connessione | Codifica D |
| Velocità di trasmissione | 10/100 MBit/s |
| Fisica di trasmissione | Collegamento twisted pair |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | ricezione dati, Link status |
| Numero di canali | 5 (Porte M12) |
| Tipo di prodotto | Switch |
| Famiglia di prodotti | Unmanaged Switch 1600 |
| Tipo | Stand-Alone |
| MTTF | 302,5 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 156,52 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 40,43 Anni (Standard SN 29500, temperatura 55 °C, ciclo operativo 100%) | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Funzioni dello switch | |
| Funzionalità di base | Unmanaged Switch/autonegoziazione, conforme a IEEE 802.3, Store and Forward Switching Mode, 2 classi di priorità secondo IEEE802.1 P, filtro PTCP |
| Classe Conformance PROFINET | Conformance-Class A |
| Indicazioni di stato e di diagnostica | LED: US (alimentazione di tensione), 2 LED per porta Ethernet (Link e Activity) |
| Altre funzioni | Autonegotiation |
| Funzioni di sicurezza | |
| Funzionalità di base | Unmanaged Switch/autonegoziazione, conforme a IEEE 802.3, Store and Forward Switching Mode, 2 classi di priorità secondo IEEE802.1 P, filtro PTCP |
| Corrente assorbita | 40 mA ... 80 mA (con 24 V DC) |
| Diagnostica locale | US Tensione di alimentazione US LED verde |
| X1...X5 Stato Link LED verde | |
| X1...X5 Ricezione/invio di telegrammi LED verde | |
| Potenza dissipata massima in condizioni nominali | 0,96 W |
| Test di verifica | Alimentazione a 24 V / terra funzionale 500 V DC 1 min. |
| Interfaccia Ethernet / Tutti gli altri potenziali 2,25 kV DC 1 min. | |
| Mezzo trasmissivo | Rame |
| Alimentazione | |
| Tensione di alimentazione (DC) | 24 V DC (Connettore M12) |
| Range tensione di alimentazione | 9 V DC ... 32 V DC |
| Collegamento alimentazione | tramite connettore M12 |
| Ripple residuo | 3,6 VPP |
| Max. corrente assorbita | 40 mA (+10 mA per porta) |
| Corrente assorbita tipica | 40 mA (con US= 24 V DC) |
| Corrente assorbita | 40 mA ... 80 mA (con 24 V DC) |
| Collegamento | M12, schermato |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP66 | |
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Posizione elevata | max. 2000 m (sopra il livello del mare (funzionamento)) |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (3500 m NN) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Conformità alle direttive CEM | Verifica dell’emissione di disturbi a norma EN 61000-6-3/IEC 61000-6-3 EN 61000-6-3 (emissione disturbi) Classe B |
| EN 55011 (emissioni) Classe B | |
| EN 55022 (emissioni) Classe B | |
| EN 61000-4-2 (scarica elettrostatica) Criterio B | |
| EN 61000-4-3 (campi elettromagnetici) Criterio A, 20 V/m | |
| EN 61000-4-3 (campi elettromagnetici) Criterio A, 10 V/m | |
| EN 61000-4-4 Criterio A, 2,2 kV | |
| EN 61000-4-5 (Surge) Criterio A, interfaccia 1 kV | |
| EN 61000-4-6 (segnali di disturbo a frequenza indotta) Criterio A, intensità di campo: 10 V/m | |
| EN 60950-1 | |
| Immunità ai disturbi | EN 61000-6-2 |
| Emissione disturbi | EN 61000-6-4 |
| Funzionalità | |
| Funzionalità di base | Unmanaged Switch/autonegoziazione, conforme a IEEE 802.3, Store and Forward Switching Mode, 2 classi di priorità secondo IEEE802.1 P, filtro PTCP |
| Segnalazione stato | LED: US (alimentazione di tensione), 2 LED per porta Ethernet (Link e Activity) |
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | Sì |
| numero di porte, altre (EF007643) | 5 |
| modo di montaggio (EF000003) | altro |
| gestibile (EF004912) | No |
| grado di protezione (IP) (EF005474) | IP65 |
