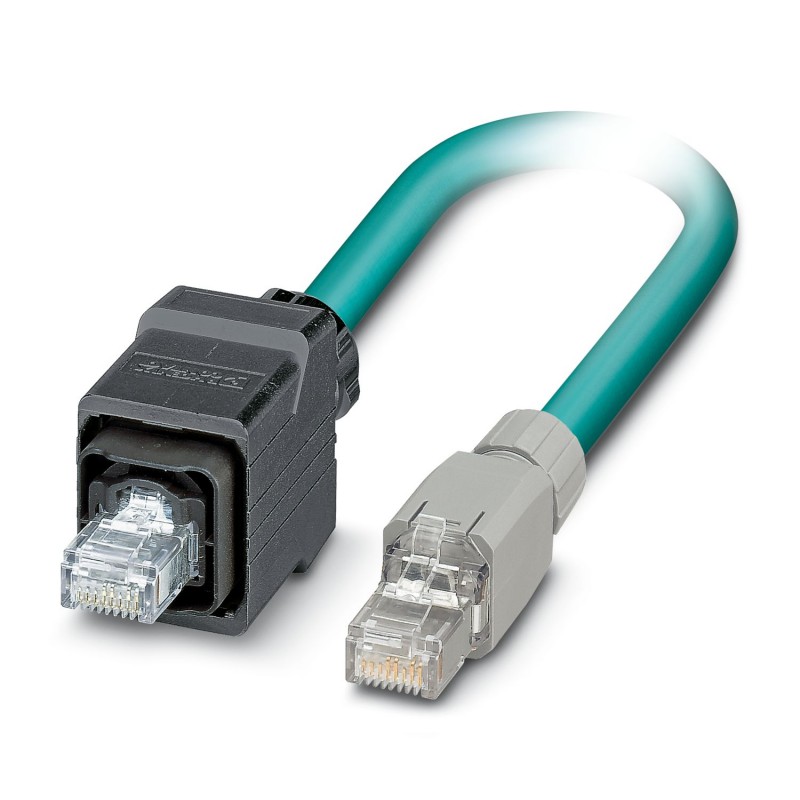

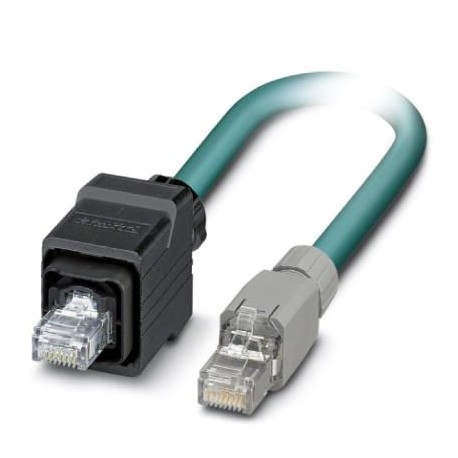

VS-PPC/PL-IP20-94C-LI/2,0 1412972 PHOENIX CONTACT Cavo di rete
Riferimento: VS-PPC/PL-IP20-94C-LI/2,0
Codice: 1412972
Produttore: PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Descrizione:
Cavo di rete
Cavo Ethernet confec., pad, 4 coppie, AWG 26 adatto per catene di fornitura. energia (19 fili), RAL 5021 (blu acqua), conec. RJ45/IP67 maschio push pull carc. di plastica in conec. RJ45/IP20 maschio, Linea, lungo. 2 metri
Cavo Ethernet confezionato, schermato, 4 coppie, AWG 26 con catene portacavi (19 fili), RAL 5021 (azzurro mare), connett. maschio RJ45/IP67 Push-Pull custodia in plastica su connett. maschio RJ45/IP20, Line, lungh. 2 m
Categorie:
- sensori > Cavo sensore-attuatore confezionato
- PHOENIX_CONTACT > Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Cavo dati confezionato |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Numero uscite cavi | 1 |
| Numero degli slot | 1 |
| Schermato | sì |
| Uscita cavo | diritto |
| Stato di manutenzione dei dati | |
| Revisione articolo | 14 |
| Caratteristiche di isolamento | |
| Grado d'inquinamento | 2 |
Caratteristiche elettriche
| Mezzo trasmissivo | Rame |
| Velocità di trasmissione | 1 GBit/s |
| Impedenza caratteristica | 100 Ω |
Caratteristiche meccaniche
| Dati meccanici | |
| Cicli di manovra | ≥ 200 |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 | V2 |
| Guaina esterna, materiale | PUR |
| Materiale conduttore | Filo Cu nudo |
Connettori
| Connessione 1 | |
| Tipo | Maschio diritto RJ45 |
| Tipo di bloccaggio | Push-Pull |
| Materiale | Plastica |
| Grado di protezione | IP67 |
| Connessione 2 | |
| Tipo | Maschio diritto RJ45 |
| Materiale | Plastica |
| Grado di protezione | IP20 |
Cavo / linea
| Lunghezza cavo | 2,00 m |
| Catena portacavi Ethernet CAT5, a 4 coppie [94C] | |
| Disegno quotato |  |
| Schermato | sì |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Peso della linea | 57 kg/km |
| Tipo di cavo | Catena portacavi Ethernet CAT5, a 4 coppie |
| Sigla | 9YC(ST)11Y |
| Tipo cavo (sigla) | 94C |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 1 Gbit/s |
| Struttura dei cavi | 4x2xAWG26/19, S/UTP |
| Diametro esterno conduttore | 6,90 mm +0,1 mm ... 0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Guaina esterna spessore parete | 0,85 mm |
| Materiale conduttore | Filo Cu nudo |
| Struttura conduttore segnale linea | 19x 0,10 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 4x 2x 0,14 mm² |
| Materiale isolamento fili | PP |
| Diametro filo con guaina isolante | 1 mm |
| Conduttore singolo, colore | bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 4 paia e 4 riempitori verso l’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 90 % |
| Tensione nominale cavo | ≤ 100 V |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 700,00 V (50 Hz, 1 min.) |
| Resistenza di isolamento linea | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | ca. 50 nF/km (a 1 kHz) |
| Runtime | 5,3 ns/m |
| Resistenza alla trazione | ≤ 100 N |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Numero dei cicli di piegatura | 5000000 |
| Raggio di piegatura minima, inserto catene portacavi | 7,5 x D |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 5 m/s² |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (con 4 MHz) | |
| 50,3 dB (con 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (con 20 MHz) | |
| 42,9 dB (con 31,25 MHz) | |
| 38,4 dB (con 62,5 MHz) | |
| 35,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Temperatura ambiente (esercizio) | -20 °C ... 80 °C (Cavi, posa mobile) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
ETIM for 1412972 Sensori (EC001855)
Nome caratteristica
Valore caratteristica
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica8
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto a innesto, lato campo (EF006269)
Valore caratteristicamaschio (connettore)
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicadiritto
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicamaschio (connettore)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicadiritto
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica2 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaNo
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaSì
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-20 °C
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP67
