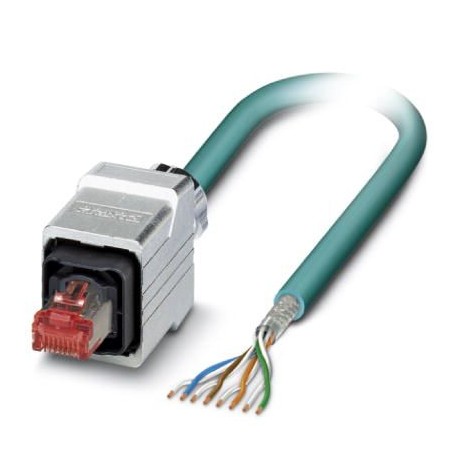

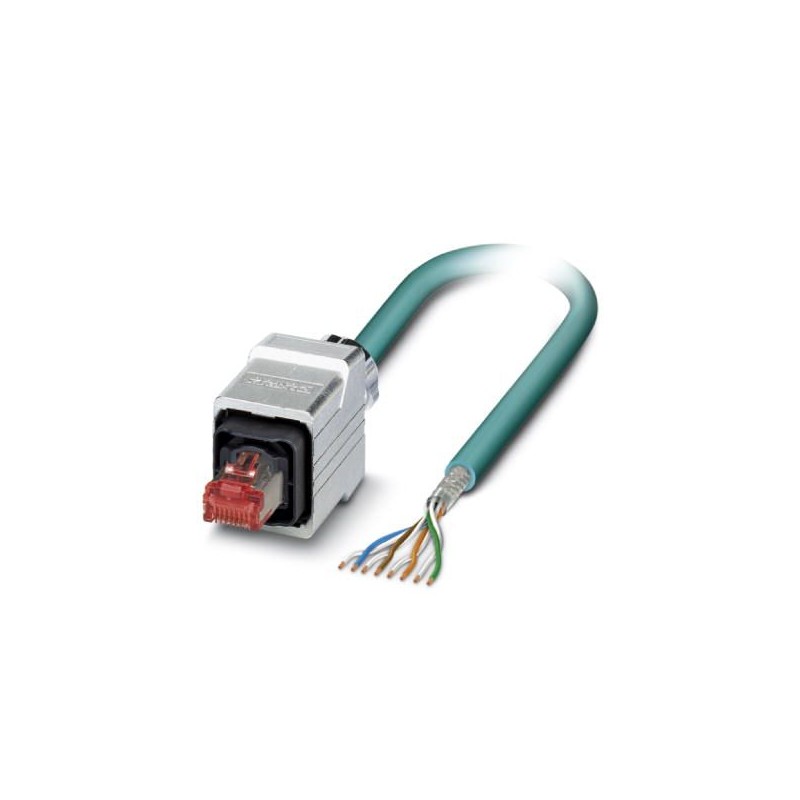

VS-PPC/ME-OE-94B-LI/5,0 1407783 PHOENIX CONTACT Cavo di rete
VS-PPC/ME-OE-94B-LI/5,0
1407783
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Confec., schermato, 4 coppie, flessibile AWG 26 (7 fili), RAL 5021 (blu acqua), connettore. RJ45/IP67 maschio push pull custodia in metallo all'estremità libera del cavo, linea, lunga. 5 metri sopra il livello del mare
sensori > Cavo sensore-attuatore confezionato
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1407783 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABNEAJ - |
| Pagina catalogo | Pagina 404 (C_2_2017) |
| GTIN | 4046356475365 |
| Peso per pezzo (confezione esclusa) | 222,220 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | PL (Polonia) |
Dati generali
| N. poli | 8 |
|---|---|
| Norme/Disposizioni | IEC PAS 61076-3-117 |
| Grado d'inquinamento | 2 |
| Breve descrizione alternativa del prodotto | Cavo Ethernet |
| Tipo di bloccaggio | Push-Pull |
Normative e prescrizioni
| Norme/Disposizioni | IEC PAS 61076-3-117 |
|---|---|
| Classe di combustibilità a norma UL 94 | V2 |
Cavo
| Tipo cavo | CAT5 Ethernet flessibile |
|---|---|
| Tipo cavo (sigla) | 94B |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 1 Gbit/s |
| Struttura cavo | 4x2xAWG26/7; SF/UTP |
| Sezione conduttore | 4x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Diametro cavo incluso isolamento | 0,96 mm |
| Colori filo | bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 4 coppie verso l’anima |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Spessore parete rivestimento esterno | 1,05 mm |
| Diametro esterno cavo D | 6,4 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Resistenza alla trazione GRP | ≤ 100 N |
| Peso del cavo | 47 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | 48 nF/km (a 1 kHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 71,3 dB (con 1 MHz) |
| 62,3 dB (con 4 MHz) | |
| 56,3 dB (con 10 MHz) | |
| 53,2 dB (con 16 MHz) | |
| 51,8 dB (con 20 MHz) | |
| 48,9 dB (con 31,25 MHz) | |
| 44,4 dB (con 62,5 MHz) | |
| 41,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione | 3,2 dB (con 1 MHz) |
| 6 dB (con 4 MHz) | |
| 9,5 dB (con 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (con 20 MHz) | |
| 17,1 dB (con 31,25 MHz) | |
| 24,8 dB (con 62,5 MHz) | |
| 32 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | ≤ 100 V |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 700 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 8 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | No |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1407783-VS-PPC/ME-OE-94B-LI/5,0 | 144 Kbytes |
|
