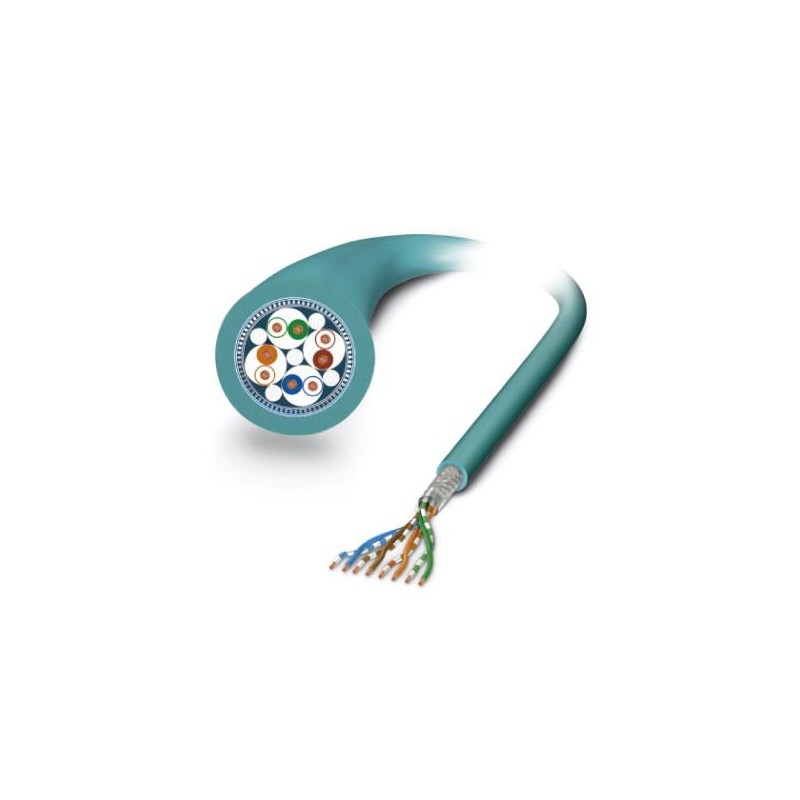

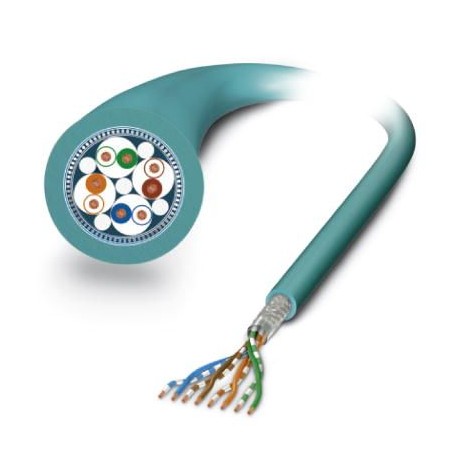

VS-OE-OE-94C-100,0 1416318 PHOENIX CONTACT Cavo di rete
VS-OE-OE-94C-100,0
1416318
PHOENIX_CONTACT
Cavo di rete
Cavo di rete, CAT5 Ethernet (1 GBit/s), 8 poli senza alogeni, schermato, estremità cavo libera, fino all'estremità libera del cavo, lunghezza del cavo: 100 m, per catene portacavi
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1416318 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1LFA - |
| Pagina catalogo | Pagina 397 (C_2_2017) |
| GTIN | 4046356475617 |
| Peso per pezzo (confezione esclusa) | 5.354,800 g |
| Numero tariffa doganale | 85444995 |
| Paese di origine | DE (Germania) |
Cavo
| Tipo cavo | Catena portacavi Ethernet CAT5 |
|---|---|
| Tipo cavo (sigla) | 94C |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 1 Gbit/s |
| Struttura cavo | 4x2xAWG26/19; S/UTP |
| Sezione conduttore | 4x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 19x 0,10 mm |
| Diametro cavo incluso isolamento | 1 mm |
| Colori filo | bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 4 paia e 4 riempitori verso l’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 90 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Spessore parete rivestimento esterno | 0,85 mm |
| Diametro esterno cavo D | 6,9 mm +0,1 mm ... 0,2 mm |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Numero dei cicli di piegatura | 5000000 |
| Raggio di piegatura minima, inserto catene portacavi | 7,5 x D |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 5 m/s² |
| Resistenza alla trazione GRP | ≤ 100 N |
| Peso del cavo | 57 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | ca. 50 nF/km (a 1 kHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (con 4 MHz) | |
| 50,3 dB (con 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (con 20 MHz) | |
| 42,9 dB (con 31,25 MHz) | |
| 38,4 dB (con 62,5 MHz) | |
| 35,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione | 3,2 dB (con 1 MHz) |
| 6 dB (con 4 MHz) | |
| 9,5 dB (con 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (con 20 MHz) | |
| 17,1 dB (con 31,25 MHz) | |
| 24,8 dB (con 62,5 MHz) | |
| 32 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | ≤ 100 V |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 700 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 1 mm |
| sezione nominale del conduttore (EF000060) | 0.14 mm² |
| classe del conduttore (EF001632) | cl. 6 = a filo ultra sottile |
| numero di fili (EF001792) | 8 |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | polipropilene (PP) |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | intrecciato |
| ritorcitura (EF003802) | altro |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | altro |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | altro |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 6.9 mm |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) | 56 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 28 mm |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| categoria (EF001619) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1416318-VS-OE-OE-94C-100,0 | 139 Kbytes |
|
