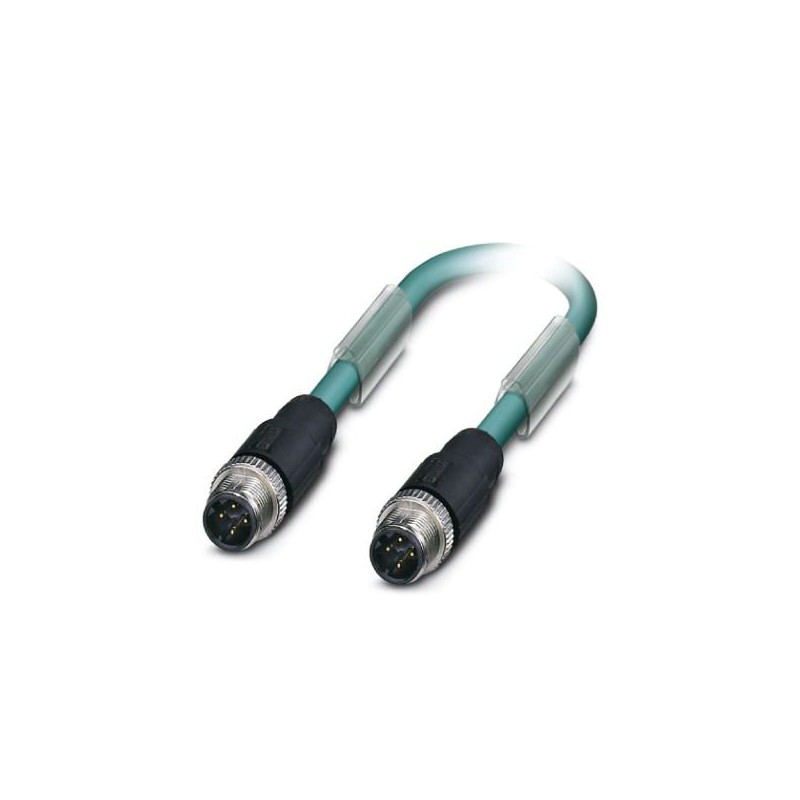

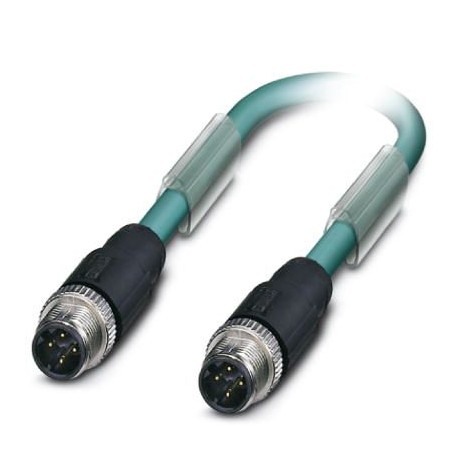

VS-M12MS-M12MS-93E-LI/2,0 1406632 PHOENIX CONTACT Cavo di rete
VS-M12MS-M12MS-93E-LI/2,0
1406632
PHOENIX_CONTACT
10
Cavo di rete
Home > PHOENIX_CONTACT
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1406632 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJI - |
| Pagina catalogo | Pagina 203 (PC_2009) |
| GTIN | 4046356476171 |
| Peso per pezzo (confezione esclusa) | 125,100 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (cavi, posa fissa) |
| -5 °C ... 60 °C (cavi, posa mobile) |
Dati generali
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Breve descrizione alternativa del prodotto | Cavo Ethernet |
| Materiale contatto | CuSn |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale superficie contatti | Ni/Au |
Cavo
| Tipo cavo | Ethernet |
|---|---|
| Tipo cavo (sigla) | 93E |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 2x2xAWG26/7; SF/UTP |
| Sezione conduttore | 2x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Diametro cavo incluso isolamento | 1 mm -0,2 mm |
| Colori filo | bianco/arancione-arancione, bianco/verde-verde |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 2 paisa con 2 riempitori verso l’anima |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Diametro esterno cavo D | 5,75 mm ±0,15 mm |
| Raggio di piegatura minimo, fisso | 30 mm (cavi, posa fissa) |
| Raggio di piegatura minimo, mobile | 78 mm (cavi, posa mobile) |
| Resistenza alla trazione GRP | ≤ 50 N (per brevi periodi) |
| ≤ 10 N (permanente) | |
| Peso del cavo | 43 kg/km |
| Guaina esterna, materiale | Compound senza alogeni, HM 2 secondo VDE 0207 |
| Materiale isolamento fili | Foam-Skin PE |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| resistenza del conduttore | ≤ 284 Ω/km |
| Capacità linea | nom. 48 nF/km (a 800 Hz) |
| Impedenza caratteristica | 100 Ω ±15 % (con 1 .... 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 66 dB/m (con 1 MHz) |
| 57 dB/m (con 4 MHz) | |
| 52 dB/m (con 10 MHz) | |
| 50 dB/m (con 16 MHz) | |
| 47 dB/m (con 20 MHz) | |
| 45 dB/m (con 31,25 MHz) | |
| 40 dB/m (con 62,5 MHz) | |
| 36 dB/m (con 100 MHz) | |
| Attenuazione | 0,028 dB/m (con 1 MHz) |
| 0,06 dB/m (con 4 MHz) | |
| 0,085 dB/m (con 10 MHz) | |
| 0,115 dB/m (con 16 MHz) | |
| 0,128 dB/m (con 20 MHz) | |
| 0,162 dB/m (con 31,25 MHz) | |
| 0,23 dB/m (con 62,5 MHz) | |
| 0,29 dB/m (con 100 MHz) | |
| Attenuazione incrociata (ACR) | 6,57 dB/m (con 1 MHz) |
| 5,64 dB/m (con 4 MHz) | |
| 5,12 dB/m (con 10 MHz) | |
| 4,89 dB/m (con 16 MHz) | |
| 4,57 dB/m (con 20 MHz) | |
| 4,34 dB/m (con 31,25 MHz) | |
| 3,77 dB/m (con 62,5 MHz) | |
| 3,31 dB/m (con 100 MHz) | |
| Velocità del segnale | 0,77 c |
| Runtime | 4,3 ns/m |
| Soppressione interferenze | ca. 65 dB (con 30 MHz) |
| Resistenza accoppiamento | ≤ 5,00 mΩ/m (con 20 MHz) |
| Tensione nominale cavo | 50 Veff |
| 125 V (Valore di punta, non per correnti forti) | |
| Tensione di prova filo/filo | 1000 Veff |
| Tensione di prova filo/schermatura | 500 Veff |
| Resistenza alla fiamma | secondo VDE 0482 Parte 265-2-1 |
| secondo IEC 332-1 | |
| Temperatura ambiente (posa) | -5 °C ... 60 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127060307eCl@ss 6.027061801eCl@ss 7.027061801eCl@ss 8.027060308eCl@ss 9.027060308
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PHOENIX CONTACT-1406632-VS-M12MS-M12MS-93E-LI/2,0 | 145 Kbytes |
 |
