VS-M12MS-IP20-94C-LI/2,0 1413007 PHOENIX CONTACT Cavo di rete
VS-M12MS-IP20-94C-LI/2,0
1413007
PHOENIX_CONTACT
Cavo di rete

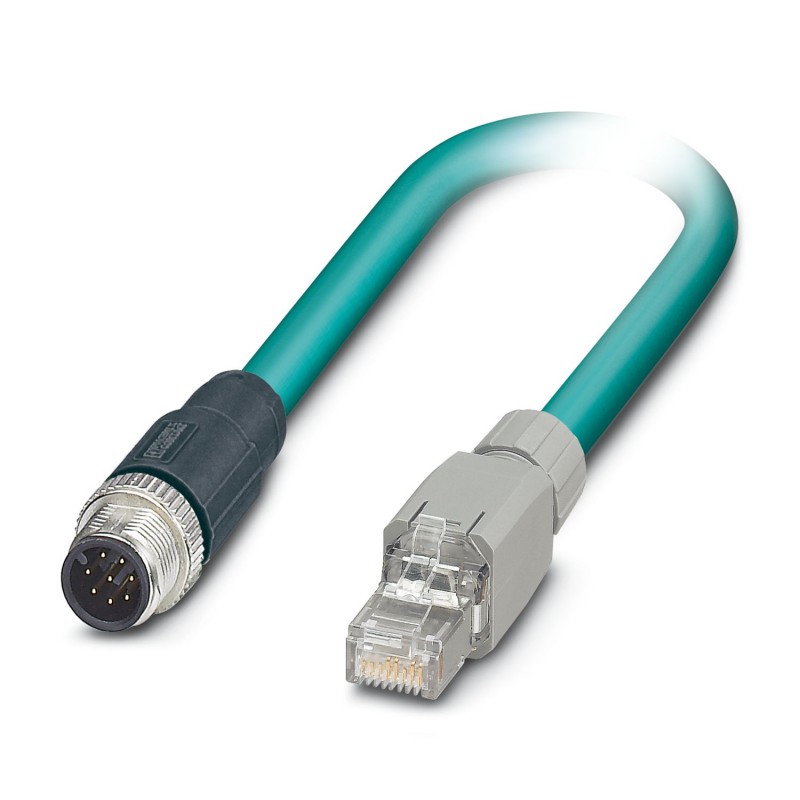

Cavo di rete, CAT5 Ethernet (1 GBit/s), 8 poli, connettore diritto M12, codifica: A / IP67, fino a connettore diritto RJ45 / IP20, lunghezza cavo: 2 m
Cavo di rete, Ethernet CAT5 (1 Gbit/s), 8-poli, PUR senza alogenati, azzurro mare RAL 5021, Maschio diritto M12, codifica: A / IP67, su Maschio diritto RJ45 / IP20, lunghezza cavo: 2 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo dati confezionato |
| Applicazione | Standard |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Caratteristiche di isolamento | |
| Grado d'inquinamento | 3 |
| Tipo di segnale/categoria | Ethernet CAT5 (in conformità a IEC 11801), 1 Gbit/s |
| Tensione nominale UN | 30 V AC |
| 30 V DC | |
| Mezzo trasmissivo | Rame |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Classe di combustibilità a norma UL 94 | HB |
| Connessione 1 | |
| Tipo | Maschio diritto M12 / IP67 |
| Tipo di codifica | A (Standard) |
| Colore impugnature | nero |
| Grado di protezione | IP67 |
| Connessione 2 | |
| Tipo | Maschio diritto RJ45 / IP20 |
| Colore impugnature | grigio |
| Grado di protezione | IP20 |
| Lunghezza cavo | 2 m |
| Catena portacavi Ethernet CAT5, a 4 coppie [94C] | |
| Disegno quotato |  |
| Peso della linea | 57 kg/km |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Numero di poli | 8 |
| Schermato | sì |
| Tipo di cavo | Catena portacavi Ethernet CAT5, a 4 coppie [94C] |
| Struttura conduttore | 4x2xAWG26/19, S/UTP |
| Runtime | 5,3 ns/m |
| Struttura conduttore segnale linea | 19x 0,10 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 4x 2x 0,14 mm² |
| Diametro filo con guaina isolante | 1 mm |
| Diametro esterno conduttore | 6,90 mm +0,1 mm ... 0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PP |
| Conduttore singolo, colore | bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone |
| Guaina esterna spessore parete | 0,85 mm |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 4 paia e 4 riempitori verso l’anima |
| Copertura schermata ottica | 90 % |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Capacità linea | ca. 50 nF/km (a 1 kHz) |
| Tensione nominale cavi | ≤ 100 V |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 700,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Raggio di piegatura minimo, fisso | 28 mm |
| Raggio di piegatura minimo, mobile | 56 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000000, Raggio di piegatura: 7,5 x D, Velocità di posizionamento: 3 m/s, Accelerazione: 5 m/s² |
| Resistenza alla trazione | ≤ 100 N |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (con 4 MHz) | |
| 50,3 dB (con 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (con 20 MHz) | |
| 42,9 dB (con 31,25 MHz) | |
| 38,4 dB (con 62,5 MHz) | |
| 35,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Attenuazione schermatura | 3,2 dB (con 1 MHz) |
| 6 dB (con 4 MHz) | |
| 9,5 dB (con 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (con 20 MHz) | |
| 17,1 dB (con 31,25 MHz) | |
| 24,8 dB (con 62,5 MHz) | |
| 32 dB (con 100 MHz) | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (Cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 80 °C |
| Condizioni ambientali | |
| Grado di protezione | IP65 (Connettore M12) |
| IP20 (Connettore RJ45) | |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 8 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 2 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| tensione nominale (EF000228) | 30 V |
| grado di protezione (IP) (EF005474) | IP65 |
