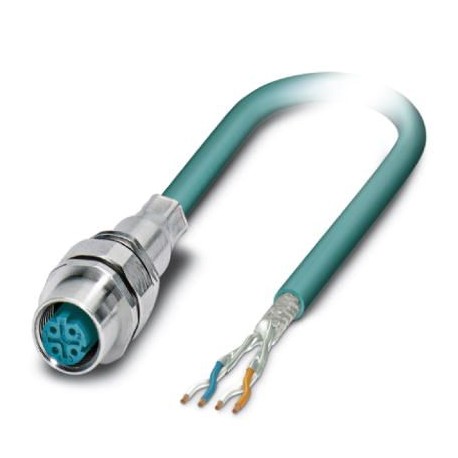

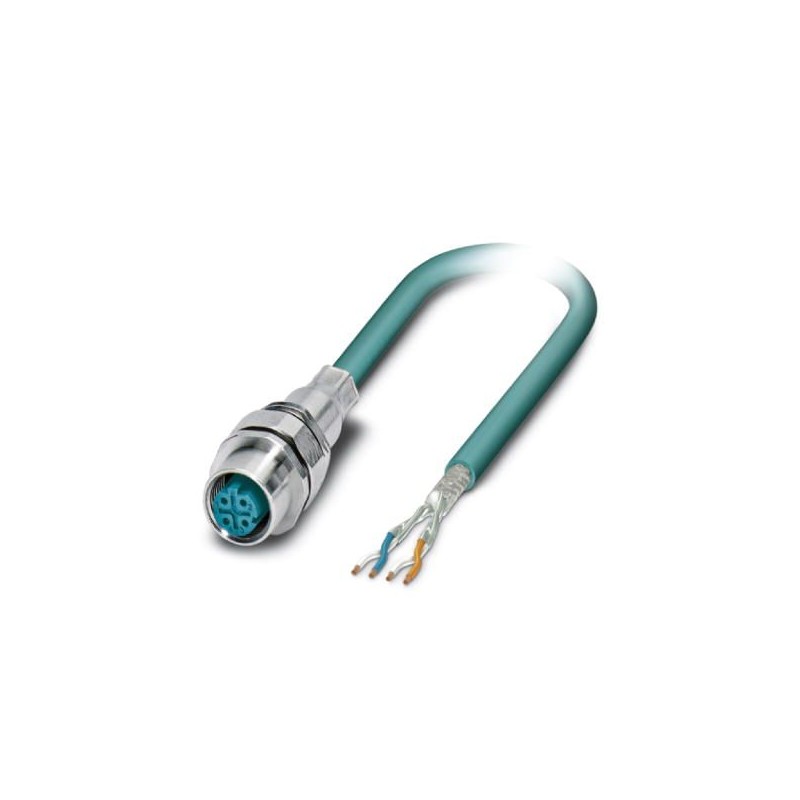

VS-M12FSEC-OE-93E-LI/2,0 1405837 PHOENIX CONTACT Cavo di rete
Riferimento: VS-M12FSEC-OE-93E-LI/2,0
Codice: 1405837
Produttore: PHOENIX_CONTACT
Descrizione:
Cavo di rete
Conect. spina. essere apar. parete frontale, CAT5 Ethernet (100 MBit/s), Ethernet, 4 poli, PUR, blu acqua RAL5021, schermato, montaggio incorporato femmina, diritto, M12-SPEEDCON, codifica: D, estremità cavo libera, montaggio a parete frontale, collegamento via cavo, lunghezza cavo: 2 m, CAT5 flexible Ethernet, 2 coppie, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) codice articolo: 1260717
Categorie:
- connettori ad innesto > connettore circolare, da incasso (con cavo)
- PHOENIX_CONTACT > Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 1405837 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABNGAA - |
| Pagina catalogo | Pagina 297 (PC_2011) |
| GTIN | 4046356475969 |
| Peso per pezzo (confezione esclusa) | 108,200 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (connettore / connecttore femmina) |
| -50 °C ... 70 °C (cavi, posa mobile) | |
| -20 °C ... 60 °C (cavi, posa fissa) |
Dati generali
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A (Connettore maschio/femmina secondo IEC 61076-2-101, attenersi ai dati tecnici del cavo) |
| Tensione di dimensionamento | 250 V |
| N. poli | 4 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Breve descrizione alternativa del prodotto | Cavo Ethernet |
| Materiale contatto | CuZn |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale superficie contatti | Ni/Au |
Cavo
| Tipo cavo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo cavo (sigla) | 93E |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 2x2xAWG26/7; SF/UTP |
| Sezione conduttore | 2x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Diametro cavo incluso isolamento | 0,98 mm |
| Colori filo | bianco/arancione-arancione, bianco/verde-verde |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 2 paisa con 2 riempitori verso l’anima |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Spessore parete rivestimento esterno | 1,2 mm |
| Diametro esterno cavo D | 6,4 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Resistenza alla trazione GRP | ≤ 80 N |
| Peso del cavo | 42 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu nudo |
| Norme/disposizioni | Requisiti elettrici EN 50288-2-2 |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | ca. 45 nF/km (a 1 kHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (con 4 MHz) | |
| 50,3 dB (con 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (con 20 MHz) | |
| 42,9 dB (con 31,25 MHz) | |
| 38,4 dB (con 62,5 MHz) | |
| 35,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione | 3,2 dB (con 1 MHz) |
| 6 dB (con 4 MHz) | |
| 9,5 dB (con 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (con 20 MHz) | |
| 17,1 dB (con 31,25 MHz) | |
| 24,8 dB (con 62,5 MHz) | |
| 32 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | ≤ 100 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 700 V (50 Hz, 1 min) |
| Carico di corrente ammesso del cavo | 2 A (secondo DIN VDE 0891-1) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| secondo UL VW1 | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
ETIM for 1405837 Connettori a innesto (EC003570)
Nome caratteristica
Valore caratteristica
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica2 mm
Nome caratteristicatipo di contatto a innesto, lato esterno (EF005528)
Valore caratteristicasenza
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicamontaggio frontale
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica85 °C
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-25 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica48 V
Nome caratteristicacon collegamento schermato (EF002535)
Valore caratteristicaSì
Nome caratteristicafilettatura a vite (EF012303)
Valore caratteristicaM12
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica100
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaaltro
